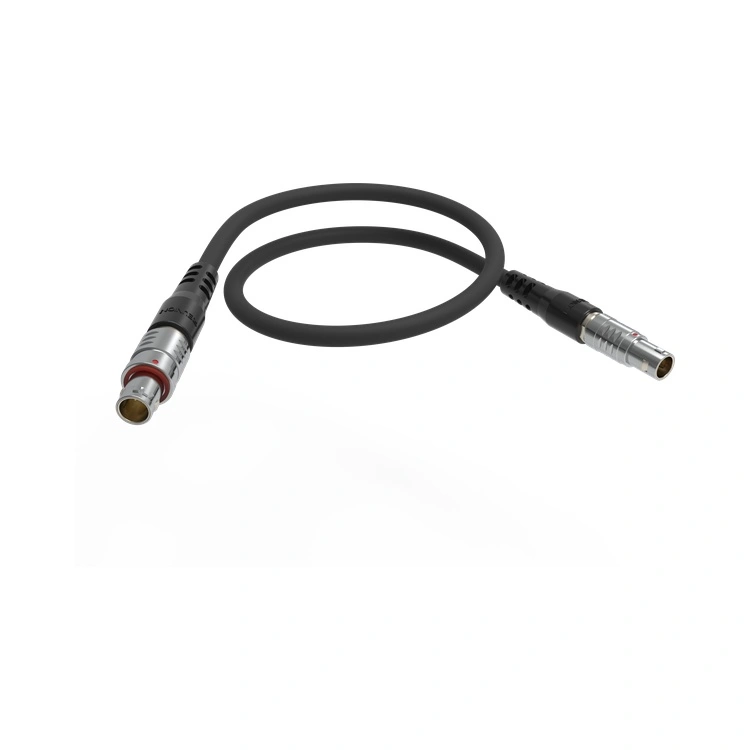

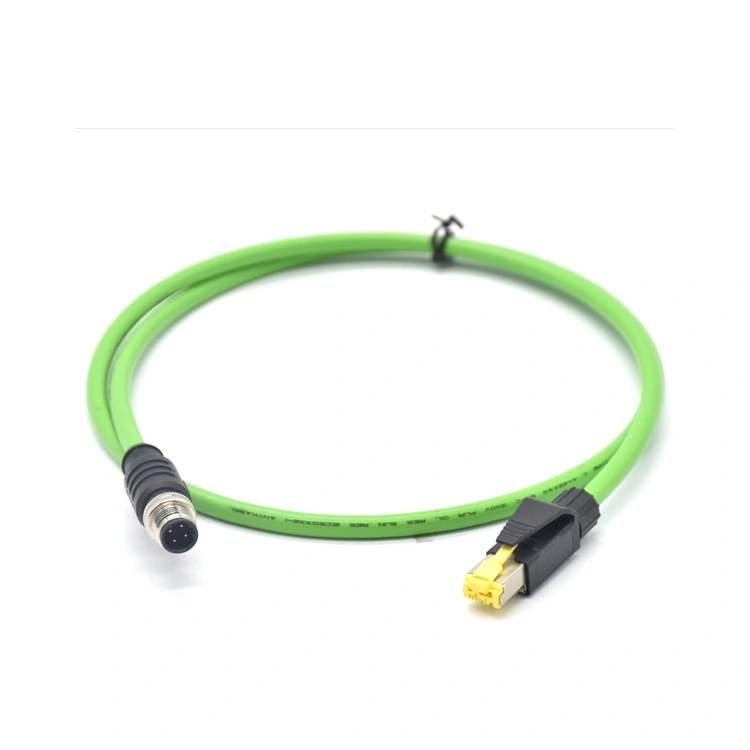

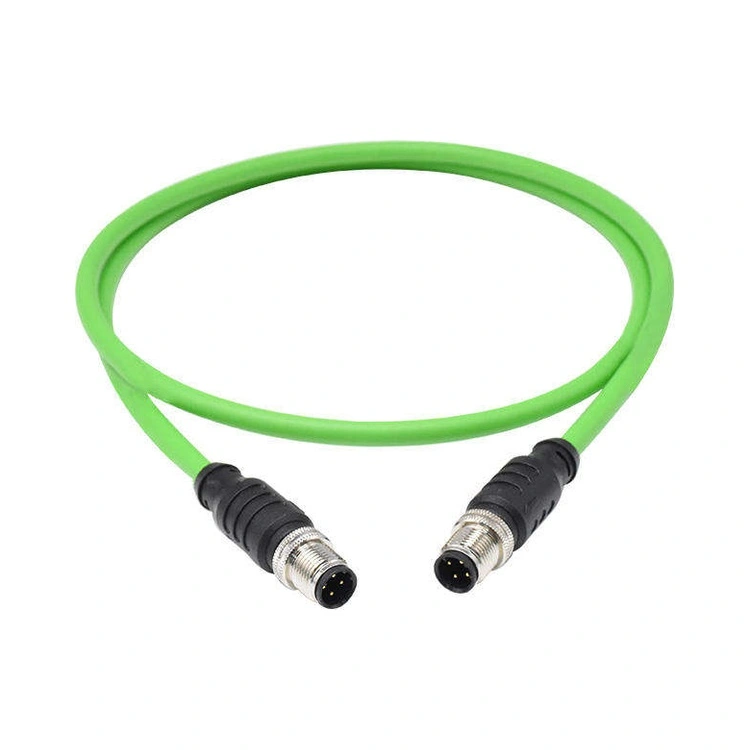

Reunion виробляє роботизовану кабельну збірку на підприємствах, сертифікованих за стандартом ISO 9001, із повною можливістю відстеження, використовуючи автоматизоване обладнання для обробки дроту та точне формовування для забезпечення стабільної якості. Збори доступні з широким діапазоном варіантів роз’ємів, включаючи металеві двотактні роз’єми, роз’єми серії M8/M12, роз’єми Ethernet RJ45 і спеціальні роз’єми, що формуються на замовлення, і можуть бути налаштовані відповідно до конкретних вимог щодо прокладання кабелю та руху різних моделей роботів.
| Особливість | Вигода |
| Вбудоване живлення, сигнал і дані | Консолідує кабелі живлення двигуна, сигнали кодування, Ethernet і кабелі вводу/виводу в єдиний пучок, що зменшує кількість кабелів і спрощує прокладання. |
| Стійкі до стирання куртки | Кожухи PUR і TPE витримують масло, охолоджуючу рідину та абразивне зношування, що є критичним для фарбувального цеху та зварювання. |
| Двошарове екранування | Екранування фольгою та обплетенням (покриття ≥90%) — зберігає цілісність сигналу для високошвидкісного кодера та сигналів Ethernet. |
| Прецизійне формування | Інтегрована система розвантаження, герметизація IP67 і маркування кабелю — захищають від забруднень і спрощують обслуговування. |
| 100% електричні випробування | Кожна збірка перевірена на безперервність, ізоляцію та цілісність сигналу — це гарантує надійність із коробки. |
| Повна відстежуваність | Відстеження ERP від сировини до готової збірки — підтримує перевірки якості та відстеження гарантії. |
| Параметр | Деталь |
| Типи кабелів | Живлення (двигун), кодер (зворотний зв'язок), Ethernet (Cat5e/Cat6), керування вводом/виводом |
| Розміри провідників | 24 AWG (сигнал) до 12 AWG (живлення) |
| Робоча температура | від -40°C до +105°C |
| Ефективність екранування | >90 дБ загасання до 1 ГГц (комбінація фольга + обплетення) |
| Параметри конектора | Роз'єми M8, M12, RJ45, D-sub, металеві двотактні роз'єми або повністю виготовлені на замовлення конструкції |
| Захист від проникнення | IP67 (з відповідним моментом затягування роз'ємів) |
Немає двох однакових роботизованих клітин. Внутрішня команда інженерів Reunion працює безпосередньо з вашими розробниками механіки, щоб створити кабельний вузол промислового робота, який слідує певній траєкторії шарнірного з’єднання вашої руки — будь то 6-осьовий шарнірний робот, SCARA або спільний кобот.
Конфігурація джгута – об’єднайте живлення, кодер, Ethernet і пневматичні трубки в один обгорнутий пучок або окремі допоміжні джгути для модульної заміни.
Орієнтація роз’єму – укажіть кути виходу 0°, 45° або 90°, щоб уникнути щільних вигинів безпосередньо біля роз’єму. Це типова помилка, яка скорочує термін служби кабелю на 60%.
Попередньо сформовані вигини – ми можемо термічно встановити вигини в кабелях, щоб вони відповідали нейтральній позі вашого робота, зменшуючи стрес під час вихідного положення.
Матеріал оболонки – виберіть PUR для впливу масла/охолоджуючої рідини, TPE для високої гнучкості/низької температури або FEP/тефлон для екстремальної температури (до 200°C).
Колір і маркування Overmold – додайте пронумеровані розгалуження, мітки ланцюгів або QR-коди для швидкої ідентифікації технічного обслуговування — функція, яку високо оцінили технічні спеціалісти з обслуговування.
Вхідна перевірка матеріалу – перед випуском кожен барабан кабелю перевіряється на опір провідника та товщину ізоляції.
Автоматизоване різання та зачистка – довжина, виміряна лазером з точністю ±1 мм; нульове зачистка для запобігання пошкодженню провідника.
Прокладка вузлів – кабелі, прокладені в джгути зі спіральним обгортанням або плетеною оболонкою для захисту від стирання.
Збірка з’єднувача та контроль моменту затягування – усі різьбові з’єднувачі затягнуті до заданого моменту затягування (цифровий інструмент із контрольним журналом).
Вертикальне формування (власний інструмент) – вертикальне лиття під тиском із інтегрованою геометрією зняття натягу; вага пострілу та температура реєструються.
100% електричний тест – безперервність (усі контакти), опір ізоляції (≥100 МОм) і діелектрична стійкість (1,5 кВ змінного струму).
Тестування зразків – для кожної партії ми запускаємо 5 збірок на спеціальних випробувальних установках для перевірки
Остаточна перевірка та упаковка – візуальна перевірка під збільшенням; антистатичні пакети + експортні коробки з індивідуальними серійними номерами.
Reunion підтримує активні сертифікати, які можна публічно перевірити через сторонніх реєстраторів:
ISO 9001:2015 – Система управління якістю
ISO 14001:2015 – Екологічний менеджмент
ISO 13485:2016 – Якість медичних виробів (застосовується до кабельних вузлів хірургічних роботів)
RoHS & REACH – повна відповідність обмеженням щодо речовин ЄС; звіти про випробування доступні за запитом
A: Абсолютно. Наша конструкція з подвійним екраном (фольга під обплетенням) забезпечує ефективність екранування >90 дБ. Також ми відокремлюємо сигнальні пари від силових провідників не менше ніж на 2 мм всередині пучка за допомогою центрального наповнювача або розділової стрічки. У середовищах із високим рівнем шуму (наприклад, точкове зварювання з імпульсами 1000 А) ми рекомендуємо додати загальну оплітку на весь джгут — ми перевірили цю конфігурацію на роботах для контактного зварювання з нульовими помилками зв’язку протягом 12 місяців.
В: Ми пропонуємо 24-місячну гарантію на якість виготовлення від дати відправлення, що поширюється на цілісність роз’єму, надійність пайки та герметизацію зовнішньої форми. Термін служби гнучкості підтверджується для кожної партії, але не гарантується від механічного пошкодження (наприклад, згинання нижче вказаного радіуса або перевищення кута скручування). Для великих обсягів контрактів ми пропонуємо розширені умови гарантії на основі річних прогнозів використання.
Типові терміни виконання робіт для шарнірних кабельних вузлів для Reunion:
Зразки прототипів – 10-15 днів (1-10 збірок).
Дослідне виробництво – 15-20 днів (10-100 збірок).
Виробничі замовлення – 20-25 тижнів (500+ збірок).
Терміни виконання можуть відрізнятися залежно від наявності кабелю, часу виконання з’єднувача та складності монтажу. Ми рекомендуємо залучати Reunion на початку вашого циклу проектування, щоб забезпечити оптимальні терміни виконання та підтримку проектування.
