Короткий зміст статті:Оскільки промислові мережі Ethernet стають все більш важливими для автоматизації, машинного зору, спостереження, світлодіодних систем і інтелектуального обладнання, надійність роз’єму безпосередньо впливає на цілісність даних і час безвідмовної роботи системи.Возз'єднання'sСигнальний роз'єм RJ45поєднує знайомий інтерфейс RJ45 з промисловим механічним захистом, гнучкими конфігураціями монтажу та надійними електричними характеристиками. Завдяки підтримці швидкості передачі даних до 10 Гбіт/с, кабелям від CAT5e до CAT7, варіантам захисту IP50/IP67 і принаймні 2000 циклам сполучення, він розроблений для додатків, де звичайні комерційні роз’єми RJ45 можуть не забезпечити достатню довговічність або довготривалу стабільність.

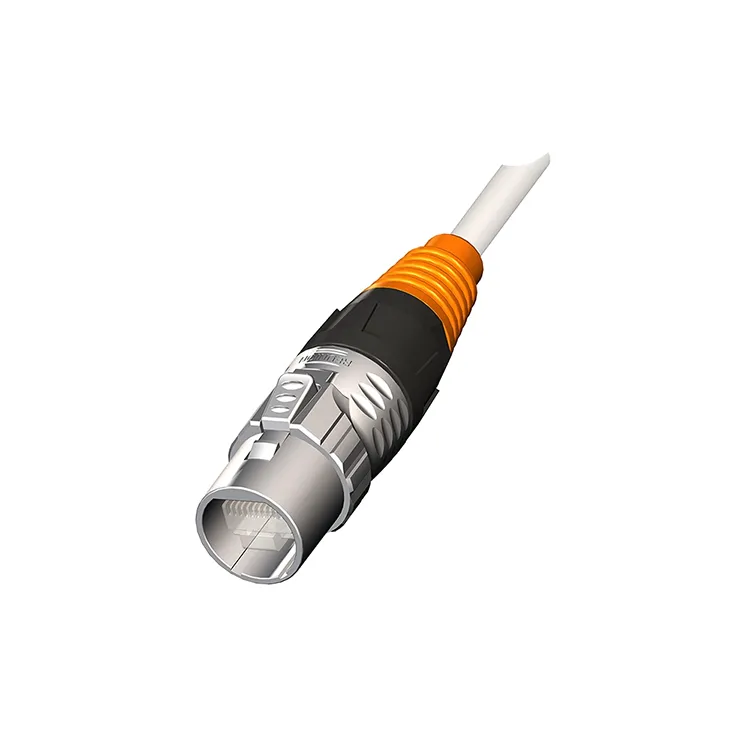

АнСигнальний роз'єм RJ45це компонент з’єднання Ethernet, призначений для встановлення надійного фізичного з’єднання між мережевим обладнанням, кабелями, системами керування та промисловими пристроями. У той час як звичайні роз’єми RJ45 широко використовуються в офісах і комерційних мережах, промислові застосування часто піддають з’єднувачі вібрації, вологи, пилу, перепадів температури, багаторазового з’єднання та механічного впливу.
З цієї причини промислові конструкції RJ45 зазвичай приділяють більшу увагу механічному захисту, механізмам блокування, герметизації, вибору матеріалу та довгостроковій електричній стабільності. Рішення Reunion поєднує в собі стандартний інтерфейс RJ45 з промислово-орієнтованою конструкцією для додатків, включаючи автоматизацію виробництва, машинне бачення, зовнішнє спостереження, світлодіодні дисплеї та промислові системи зв’язку.
Роз’єм підтримує зв’язок Ethernet через такі мережі, як PROFINET, EtherNet/IP, EtherCAT і стандартний TCP/IP. Залежно від конфігурації він також може поставлятися з варіантами встановлення на кабелі, панелі або друкованій платі, що полегшує інженерам інтеграцію роз’єму в різні структури обладнання.
Вимоги до мереж Ethernet, що використовуються в промислових середовищах, відрізняються від стандартних офісних мереж. З’єднувач, встановлений у контрольованій ІТ-кімнаті, рідко може стикатися з водою, маслом, вібрацією, пилом або повторними механічними рухами. Навпаки, промисловий комунікаційний інтерфейс можна встановити всередині шаф управління, роботизованих клітин, виробничого обладнання, зовнішнього обладнання або систем контролю.
Тому надійний промисловий з’єднувач повинен вирішувати кілька практичних завдань:
Ці фактори стають особливо важливими, коли канал Ethernet відповідає за керування машиною, обмін даними в реальному часі, зв’язок камери або віддалений моніторинг обладнання.
Добре сконструйований промисловий роз’єм повинен поєднувати електричні характеристики, механічну міцність і зручність встановлення. Сигнальний роз’єм RJ45 від Reunion містить кілька функцій, призначених для вимогливих додатків Ethernet.
| Особливість | Сигнальний роз'єм Reunion RJ45 | Інженерна вигода |
|---|---|---|
| Швидкість передачі даних | До 10 Гбіт/с | Підтримує високошвидкісний зв'язок Ethernet |
| житло | Цинковий сплав, PA6 необов'язково | Забезпечує механічний захист і гнучкість конфігурації |
| захист | IP50 / IP67 при сполученні | Підходить для різних умов навколишнього середовища |
| Цикли парування | ≥2000 | Підтримує повторне технічне обслуговування та обслуговування обладнання |
| Робоча температура | від -40°C до +85°C | Підходить для широких промислових температурних умов |
| Кабельний вихід | 180° прямо / 90° під прямим кутом | Покращує гнучкість встановлення в компактному обладнанні |
| Припинення | Паяльний стакан або IDC | Підтримує різні вимоги до поля та складання |
Однією з помітних особливостей конструкції є система швидкого повороту блокування. У порівнянні з простим фрикційним інтерфейсом спеціальний механізм блокування може забезпечити додаткову безпеку підключення там, де очікується вібрація або повторювані рухи.
Вибір роз’єму Ethernet слід починати з електричних і екологічних вимог мережі, а не лише з зовнішнього вигляду. Інженери повинні оцінити швидкість передачі, імпеданс, контактний опір, робочу температуру, рівень захисту, сумісність кабелю та механічну конфігурацію.
| Специфікація | Типова вартість зустрічі | Чому це важливо |
|---|---|---|
| Характеристика імпедансу | 100 Ом ± 5% | Допомагає підтримувати відповідну поведінку диференціального сигналу |
| Поточний рейтинг | 1,5 А на контакт | Визначає здатність постійного контактного струму |
| Номінальна напруга | 50 В | Визначає задану робочу напругу |
| Контактний опір | ≤10 мОм початковий | Менший опір підтримує стабільний електричний контакт |
| Опір ізоляції | ≥500 МОм при 500 В постійного струму | Вказує на ефективність ізоляції |
| Сумісність кабелю | CAT5e / CAT6 / CAT6a / CAT7 | Забезпечує гнучкість проектування системи Ethernet |
| Робоча температура | від -40°C до +85°C | Підтримує вимогливе температурне середовище |
Для високошвидкісних систем інженери також повинні враховувати внесені втрати, зворотні втрати, конструкцію кабелю, стратегію екранування, заземлення та повний канал передачі. Ефективність роз’єму не можна оцінити незалежно від кабелю, методу завершення та архітектури мережі.
Возз'єднання визначає підтримку кабелів CAT5e, CAT6, CAT6a та CAT7, включаючи багатожильні або суцільні провідники в зазначеному діапазоні AWG 26–22. Це дозволяє розглядати роз’єм як для стандартної інфраструктури Ethernet, так і для високопродуктивних промислових систем зв’язку.
Універсальність Ethernet робить інтерфейси RJ45 актуальними для багатьох промислових і комерційних систем. Захищена версія стає особливо корисною, коли з’єднувач повинен витримувати вплив навколишнього середовища або механічні навантаження.
Автоматизовані виробничі лінії залежать від зв’язку між ПЛК, контролерами, датчиками, приводами, промисловими комп’ютерами та іншим мережевим обладнанням. Надійний інтерфейс Ethernet може допомогти підтримувати стабільне з'єднання під час безперервної роботи.
Промислові камери можуть генерувати значну кількість даних зображення. Тому високошвидкісне з’єднання Ethernet є важливим для передачі інспекційної інформації між камерами, промисловими комп’ютерами та системами керування.
Обладнання для моніторингу на відкритому повітрі може зазнати дощу, пилу, коливань температури та фізичного впливу. Відповідний роз’єм з рейтингом IP може забезпечити додатковий захист інтерфейсу Ethernet.
Великі світлодіодні дисплеї та професійне освітлювальне обладнання часто потребують надійного керування та передачі даних. Роз’єм із гнучкими кабельними виходами та надійним замком може спростити встановлення в обладнанні з обмеженим простором.
Шафи управління можуть містити кілька комунікаційних інтерфейсів на обмеженій території. Конфігурації для монтажу на панелі та на друкованій платі забезпечують додаткові можливості інтеграції для виробників обладнання та системних інтеграторів.
Вибираючи промисловий роз’єм Ethernet, покупці повинні визначити застосування перед тим, як порівнювати окремі продукти. Наступний контрольний список може допомогти звузити вибір:
Для індивідуальних проектів покупці також повинні надати очікувану кількість замовлень, довжину кабелю, орієнтацію роз’єму, вимоги до маркування, переваги матеріалу корпусу та обмеження щодо встановлення. Ці деталі дозволяють постачальнику рекомендувати конфігурацію, а не просто пропонувати стандартну частину каталогу.
Возз'єднання є китайським виробником роз’ємів, який має досвід у сфері живлення, сигналізації, промислової автоматизації, водонепроникних роз’ємів і кабельних збірок. Його виробничі можливості включають проектування роз’ємів, лиття під тиском, паяння, різання дроту та зачистку, складання та складання кабелів.
Для лінії продуктів RJ45 Reunion заявляє, що кожен пристрій проходить електричні випробування перед відправленням. Компанія також пропонує конфігурації для монтажу кабелю, панелі та друкованої плати, а також прямі та кутові кабельні виходи. Ці параметри можуть бути корисними для OEM-виробників і системних інтеграторів, які розробляють обладнання з різними механічними схемами.
Більш широка виробнича діяльність Reunion включає виробничі потужності приблизно 4000 квадратних метрів, близько 150 співробітників і 10 виробничих ліній. Команда R&D складається з понад 10 досвідчених інженерів, а щорічно компанія повідомляє про понад 30 індивідуальних проектів. Компанія також заявляє, що її система якості включає сертифікати ISO 9001, ISO 14001 та ISO 13485, а також додаткову документацію щодо відповідності, таку як RoHS та REACH, доступну для відповідних продуктів.
Для покупців, які оцінюють постачальника сигнального роз’єму, ці виробничі та інженерні можливості можна розглядати разом із специфікаціями продукту, процедурами тестування, вимогами до налаштування та очікуваними поставками.
Сигнальний роз’єм Reunion RJ45 призначений для передачі даних зі швидкістю до 10 Гбіт/с при використанні відповідного кабелю CAT6a або CAT7 і сумісного мережевого обладнання. Фактична продуктивність системи залежить від повного каналу Ethernet, включаючи кабель, термінал і активні пристрої.
Вибрані конфігурації забезпечують захист IP67 у поєднанні, що робить їх придатними для застосувань, де потрібен захист від пилу та води. Повну інсталяцію слід оцінити щодо кабельного введення, стану сполучення, конструкції корпусу та впливу навколишнього середовища.
Зазначена сумісність включає кабелі CAT5e, CAT6, CAT6a та CAT7, що підтримують багатожильні або тверді провідники в межах зазначеного діапазону AWG 26–22.
Промисловий сигнальний роз’єм RJ45 розрахований на принаймні 2000 циклів сполучення. Це особливо актуально для обладнання, яке потребує періодичного технічного обслуговування, заміни, перевірки або польового обслуговування.
так Залежно від вимог проекту, налаштування можуть включати конфігурацію, довжину кабелю, маркування, варіанти корпусу та інші механічні деталі. Під час запиту пропозиції покупці повинні надати середовище застосування, специфікацію кабелю, спосіб встановлення, кількість і необхідний графік доставки.
Надійне з’єднання Ethernet починається з вибору роз’єму, який відповідає електричним, механічним і екологічним вимогам усієї системи. Для промислової автоматизації, машинного зору, відеоспостереження, світлодіодного обладнання та інших мережевих пристроїв промисловий інтерфейс RJ45 може забезпечити довговічність і гнучкість встановлення, необхідні за межами звичайного офісного мережевого обладнання.
Возз'єднання поєднує в собі сумісність RJ45 з опціями для IP-захисту, промислових температурних характеристик, кількох конфігурацій монтажу, надійного блокування та високошвидкісної передачі через Ethernet. Якщо ви шукаєтеСигнальний роз'єм RJ45для OEM виробництва, системної інтеграції або оптових закупівель спочатку перегляньте вимоги до кабелю та навколишнього середовища, а потім обговоріть необхідну конфігурацію з командою інженерів.
Готові створити надійне з’єднання Ethernet для свого обладнання?Зв’яжіться з Reunion, щоб отримати технічні характеристики, налаштовані конфігурації, вимоги до зразків і підтримку оптових закупівель.зв'яжіться з намисьогодні, щоб обговорити ваш проект роз’єму сигналу RJ45 і отримати рішення, адаптоване до вашої програми.
-
