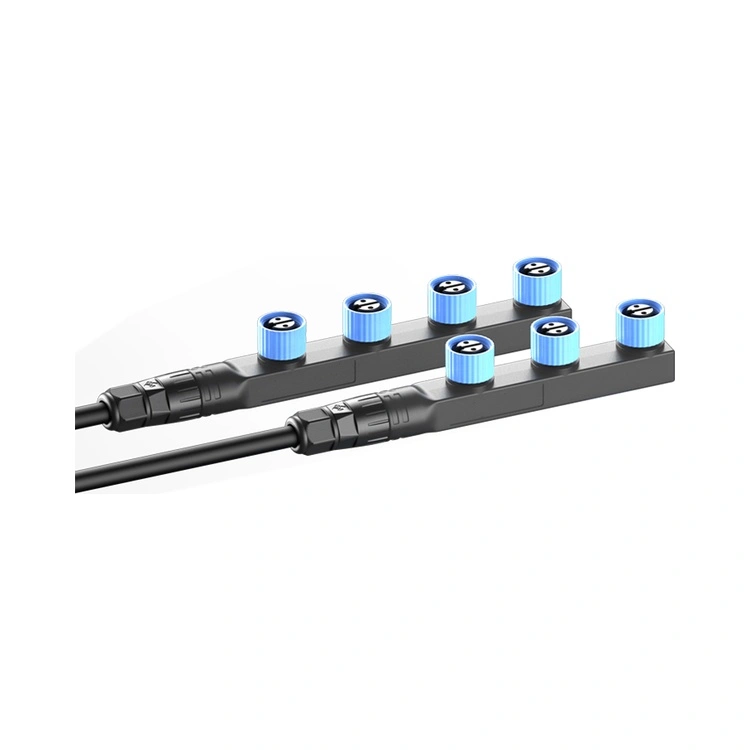

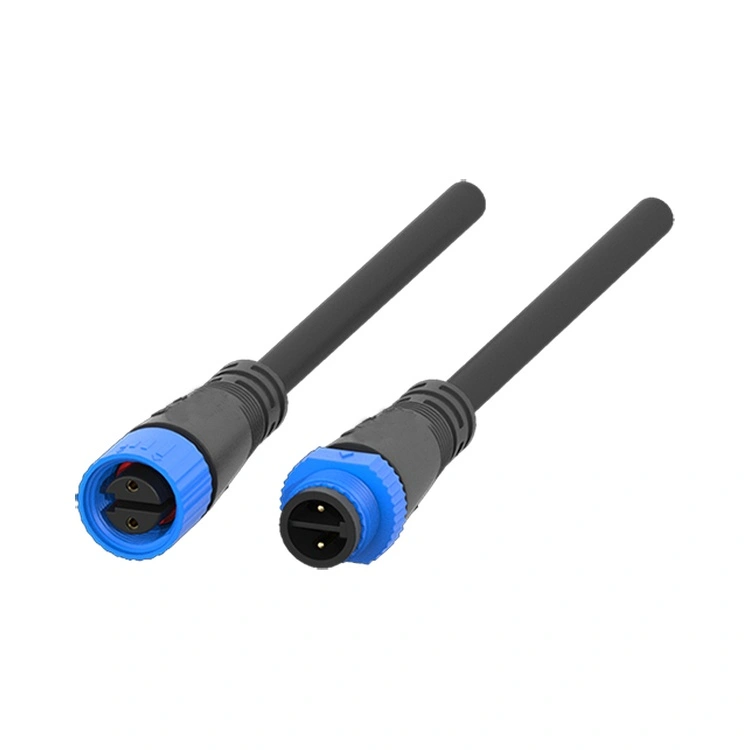

Роз'єм світлодіодного освітлення серії M15

Світлодіодний роз’єм серії M15 — це спеціалізований з’єднувач Reunion для індустрії зовнішнього світлодіодного освітлення — одного з найбільш швидкозростаючих сегментів промислового освітлення. Сертифікований за стандартами інтерфейсу світлодіодного освітлення, цей різьбовий круглий роз’єм поєднує в собі компактну 15-міліметрову конструкцію F-типу з класом ущільнення IP67, що робить його придатним для вуличних ліхтарів, освітлення тунелів, архітектурного освітлення, прожекторів стадіонів і зовнішніх світлодіодних дисплеїв.

Корпус роз’єму виготовлено з високоміцного термопластику PA66, що забезпечує чудову стійкість до атмосферних впливів, захист від корозії та механічну довговічність без ваги та ризику корозії альтернативних металів.

Ключовою особливістю безпеки серії M15 є конструкція багатожильної внутрішньої перегородки — окремі бар’єри між силовими провідниками запобігають коротким замиканням через пошкодження ізоляції проводів, що є критичною вимогою для потужних світлодіодних установок, де джерела живлення можуть видавати понад 500 Вт.

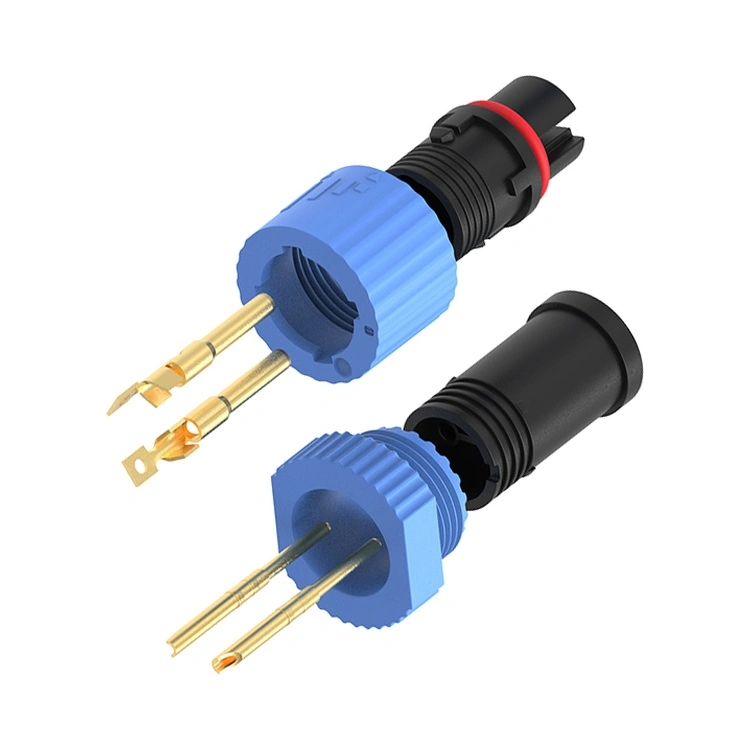

Контакти виготовлені з мідного сплаву з позолотою, зберігаючи низький і стабільний контактний опір (≤3 мОм) протягом усього терміну служби роз'єму.

Доступна в 2-, 3-, 4- і 5-контактних конфігураціях з номінальним струмом до 10 А, серія M15 підтримує світлодіодні драйвери як постійного струму, так і постійної напруги.

Reunion виробляє серію M15 за допомогою вертикально інтегрованого процесу — від точного лиття під тиском до автоматизованого складання та 100% електричного тестування. Різьбовий фіксуючий механізм забезпечує вібростійке з’єднання — критично важливе для установок, які піддаються впливу вітру, вібрації транспорту та температурних циклів від -40°C до +105°C.

Для інженерів, що проектують системи зовнішнього освітлення, цей роз’єм забезпечує надійне, безпечне та компактне рішення, спеціально розроблене для світлодіодних додатків, яке підтримується 15-річним досвідом виробництва Reunion.

Основні переваги продажу

Серія M15 спеціально створена для зовнішнього світлодіодного освітлення з функціями, які задовольняють конкретні вимоги довгострокового зовнішнього встановлення.

Технічні характеристики

Загальні характеристики:

Робоча температура:-40°C ~ +105°C

Рівень захисту:IP67 / IP68 (сполучений)

Матеріал корпусу:PA66

Контактний матеріал:Позолочений мідний сплав

Контактний опір:≤3 мОм

Цикли парування:≥500

Стандарт дизайну:Відповідає стандартам інтерфейсу світлодіодного освітлення

Рейтинг горючості:UL 94 V-0

Усі матеріали відповідають RoHS

Програми та приклади реального використання

Світлодіодний з’єднувач серії M15 використовується для зовнішнього освітлення, де надійність і безпека є найважливішими.

Основні сфери застосування

Освітлення вулиць і доріг– Світлодіодні вуличні ліхтарі та системи освітлення доріг.

Освітлення тунелю– Освітлення автомобільних та залізничних тунелів.

Архітектурне та фасадне освітлення– Будівництво контурів, мостів і пам’ятників.

Стадіон і спортивне освітлення– Системи прожекторного освітлення великої площі.

Зовнішні світлодіодні дисплеї– Модульні рекламні щити та широкоформатні екрани.

Ландшафтне та паркове освітлення– Освітлення доріжок, декоративні інсталяції, садове освітлення.

Освітлення на сонячних батареях– Автономне освітлення вулиць і доріжок.

Сертифікати та гарантія якості

Лінія виробництва світлодіодних роз’ємів M15 Reunion працює під суворим контролем процесу. Герметичність IP67 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням. Записи про випробування, сертифікати матеріалів і звіти про перевірки зберігаються для кожної партії, підтримуючи ваші перевірки якості та вимоги клієнта до документації.

Часті запитання (FAQ)

1. Чому світлодіодний роз’єм M15 має внутрішні перегородки між провідниками — це стандартна функція?

Конструкція внутрішнього багатоядерного розділу є aфункція безпеки спеціально розроблений у серії M15 для світлодіодного освітлення. У потужних світлодіодних установках джерело живлення може забезпечити понад 500 Вт при напрузі до 350 В постійного струму. Якщо шар ізоляції дроту пошкодиться (під час монтажу чи внаслідок вібрації), оголені провідники можуть замикати, що спричинить поломку драйвера або навіть пожежу. Внутрішні перегородки забезпечують фізичне розділення між провідниками всередині корпусу роз’єму, запобігаючи контакту, навіть якщо ізоляція порушена. Ця особливість єне стандартний в роз'ємах загального призначення (M8/M12) і є ключовою відмінністю для M15. Перегородки Reunion формуються як єдине ціле з ізолятором, а не додаються як окремі компоненти, що забезпечує їх ефективність протягом усього терміну служби з’єднувача.

2. Який правильний момент затягування для з’єднувальної гайки M15 і як ущільнення IP67 має підтримуватися протягом тривалого часу?

Для досягнення та підтримки герметичності IP67 у зовнішніх світлодіодних установках Reunion рекомендує:

Сполучний крутний момент– Затягніть з’єднувальну гайку вручну, доки ущільнювальне кільце не торкнеться поверхні панелі, потім додайте додатковий крутний момент0,4-0,6 Нмза допомогою динамометричного ключа. Не перевищуйте 0,8 Нм.

Огляд ущільнювального кільця– Попередньо встановлене ущільнювальне кільце слід перевіряти під час кожного циклу технічного обслуговування. Замініть, якщо видно деформація, тріщини або затвердіння.

Графік заміни ущільнювального кільця– Для зовнішньої установки з щоденним тепловим циклом замінюйте ущільнювальні кільця кожні 2-3 роки в рамках профілактичного обслуговування.

Радіус вигину кабелю– Дотримуйтесь мінімальний радіус вигину5× діаметр кабелю на вході роз’єму, щоб запобігти навантаженню на ущільнення кабелю.

Орієнтація кабелю– Спрямуйте вихід кабелю вниз, щоб запобігти скупченню води біля межі ущільнення.

Очищення перед повторним підключенням– Очистіть зовнішню поверхню роз’єму м’яким миючим засобом і водою перед повторним під’єднанням, щоб запобігти пошкодженню ущільнення сміттям.
