З’єднання високошвидкісних роботів вимагають тривимірного, високочастотного комбінованого руху, а з’єднувачі піддаються безперервній вібрації, крученню та зносу мікроруху. Традиційні промислові роботи мають відносно фіксовані робочі траєкторії, а їхні роз’єми функціонують переважно як шляхи живлення та сигналу; однак у сценаріях високошвидкісного руху збій рідко виникає миттєво, а швидше накопичується поступово під час безперервного руху. Логіка виборуcроз'єми для рухових роботівмає ґрунтуватися на виведенні проектних вимог із цих умов експлуатації.
У середовищах із безперервною вібрацією стандартні фрикційні з’єднувачі можуть поступово ослаблюватися. Під час вібрації клеми злегка зміщуються, внаслідок чого контактний тиск поступово зменшується, що зрештою призводить до пропадання сигналу або перебоїв у живленні.
Конструктивні особливості, що вирішують цю проблему, включають: позитивне фіксування та вторинне блокування, наприклад механізм гарантії положення роз’єму (CPA), який використовує механічні упори для запобігання випадковому роз’єднанню клем; і конструкція резервних контактів, де подвійні контакти або два незалежних контакти зберігають провідність, навіть якщо один контакт зношується. У критичних місцях, таких як з’єднувальні модулі, ці характеристики механічної надійності повинні мати пріоритет над іншими міркуваннями. Для з’єднувачів, що використовуються в рухаються роботах, стійкі до вібрації фіксуючі механізми є фундаментальною вимогою в системах безперервного руху.
Попит на пропускну здатність даних у високошвидкісних роботизованих системах продовжує зростати. Обробка зору в режимі реального часу, керування рухом і датчики навколишнього середовища сильно пов’язані між собою, що часто вимагає, щоб високошвидкісні диференціальні сигнали та лінії електропередач прокладалися паралельно в компактних з’єднаннях.
У цьому плані електромагнітні перешкоди (EMI) є основною проблемою. Конструкції екранування, які використовують структури з контрольованим опором, допомагають зменшити загасання сигналу та перехресні перешкоди між сигналом і лініями живлення. У додатках із сервоприводом,з'єднувачі для рухових роботівмає пропускати струм у декілька ампер, зберігаючи при цьому чистий зв’язок через сигнальні канали для кодерів, датчиків та інших компонентів. Гібридні роз’єми забезпечують електричну ізоляцію та механічну інтеграцію в одному інтерфейсі, зменшуючи складність проводки та кількість точок з’єднання.
Внутрішній простір у суглобах робота відносно обмежений. Коли з’єднувачі з’єднуються в обмеженому просторі, вони можуть зазнавати неосьових монтажних навантажень, які з часом можуть спричинити деформацію корпусу або зміщення клем.
Плаваюча конструкція може поглинати зсув, викликаний допусками при складанні та робочими вібраціями, таким чином зменшуючи вплив напруги при складанні на клеми. Рішення з вузьким кроком і низьким профілем безпосередньо підходять для компактних приміщень, зводячи до мінімуму вимушене складання через обмеження простору. Після виконання перших двох критеріїв виберіть найбільш компактне рішення. Примірказ'єднувачі для рухових роботівв обмеженому просторі потрібен баланс між надійністю та компактністю.
Після завершення вибору рекомендується підтвердити у постачальника, чи пройшов продукт випробування динамічного терміну служби, включаючи дані про продуктивність за умов вібрації, кручення та складного руху. Статичні електричні параметри є лише відправною точкою; надійність у динамічних умовах експлуатації є основним показником дляз'єднувачі для рухових роботів.

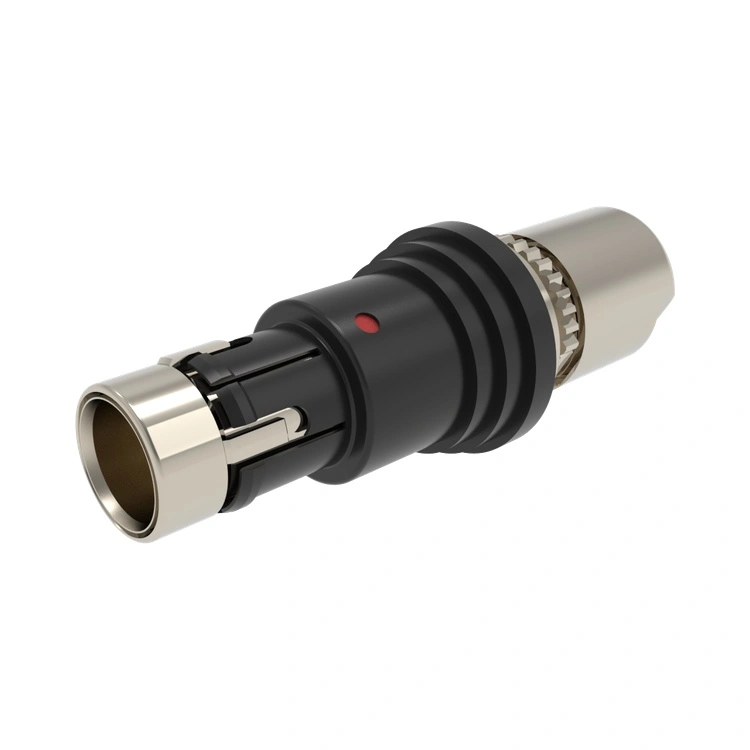

Reunion має великий досвід у двотактних самоблокуючих з’єднувачах. Його стійкий до вібрації запірний механізм і компактна конструкція задовольняють механічну надійність і вимоги до економії простору високошвидкісних роботів. Вибір роз’єму на основі сценаріїв несправності забезпечує точнішу відповідність фактичним потребам, ніж просто порівняння специфікацій.
