Короткий зміст статті:TheМеталевий двотактний роз'єм серії Sпоєднує в собі компактну конструкцію, надійне двотактне замикання, повне екранування від електромагнітної сумісності та гнучкі конфігурації контактів для обладнання, де важливі надійність з’єднання та обмежений простір для встановлення. РозробленоВозз'єднання, серія призначена для медичного обладнання, тестових і вимірювальних приладів, переносних технологій і портативних електронних систем. Завдяки розмірам оболонки 0–2, численним варіантам контактів, понад 5000 циклів сполучення та діапазону температур до -45°C, він забезпечує практичний баланс між мініатюрністю, довговічністю та електричними характеристиками.
Зміст
- Що таке металевий двотактний роз’єм серії S?
- Які основні переваги серії S?
- Які ключові технічні характеристики?
- Де використовується металевий двотактний з’єднувач серії S?
- Як інженерам вибрати правильний роз’єм?
- Як налаштувати серію S?
- Як Reunion контролює якість продукції?
- Часті запитання

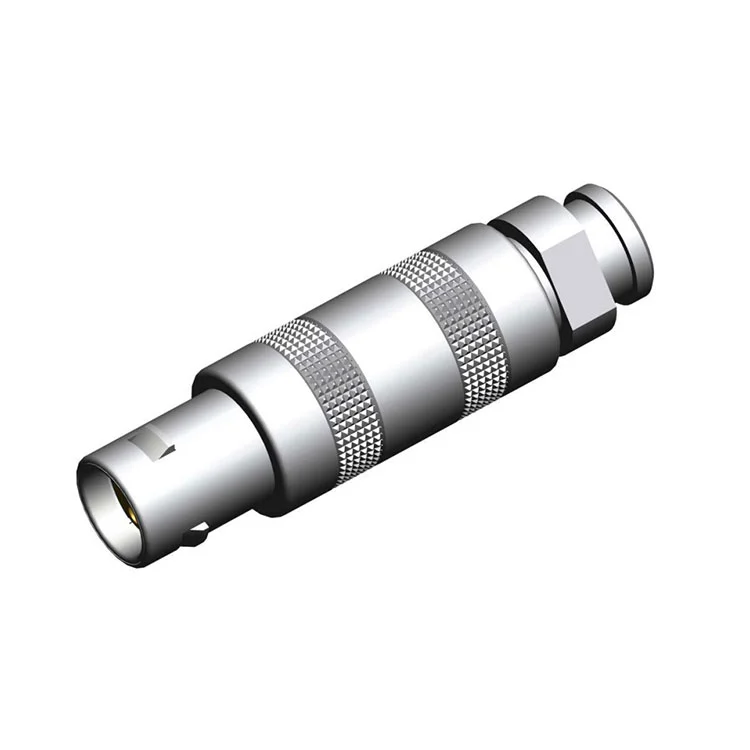

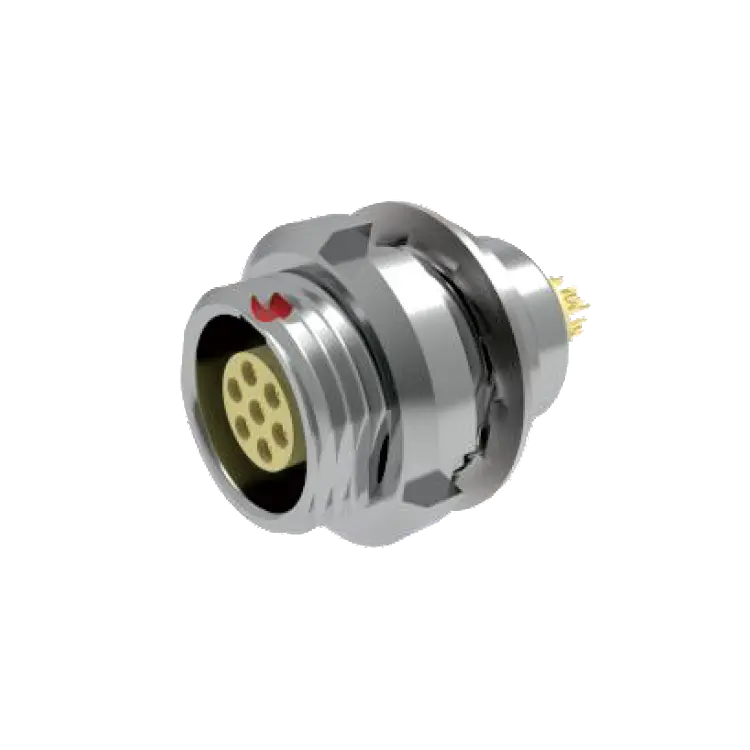

Що таке металевий двотактний роз’єм серії S?
TheМеталевий двотактний роз'єм серії Sкомпактний круглий з’єднувач, розроблений для додатків, що вимагають надійних електричних з’єднань в обмеженому просторі встановлення. На відміну від звичайних різьбових з’єднувачів, його механізм самофіксації Push-Pull забезпечує швидке з’єднання та роз’єднання, забезпечуючи тактильний і звуковий зворотний зв’язок, коли з’єднання встановлено належним чином.
Возз'єднання позиціонує серію S для портативного обладнання з обмеженим простором, де розмір роз’єму, механічна надійність, екранування та простота експлуатації впливають на дизайн системи. Його металева конструкція забезпечує механічну міцність і 360-градусне електромагнітне екранування, а його тонкий профіль допомагає мінімізувати виступи з панелі обладнання.
Серія доступна в різних розмірах оболонки та конфігурації контактів. Залежно від конфігурації інженери можуть вибрати кінцеву частину під пайку або друковану плату відповідно до різних вимог до складання. Ця гнучкість робить роз’єм придатним як для компактних прототипів, так і для серійного професійного обладнання.
Які основні переваги серії S?
Вибір роз’єму рідко базується на одній специфікації. Для портативної електроніки та професійного обладнання розробникам зазвичай потрібно збалансувати простір для встановлення, безпеку з’єднання, цілісність сигналу, довговічність і вимоги до виробництва. Серія S враховує ці фактори за допомогою кількох конструктивних особливостей.
Компактна та легка конструкція
Низькопрофільна конструкція зменшує кількість корпусу роз’єму, що виходить за межі монтажної поверхні. Це особливо цінно для портативних інструментів і компактних корпусів, де кожен міліметр простору на панелі має значення.
Швидке блокування Push-pull
Механізм самозамикання забезпечує швидку роботу однією рукою. Чутне клацання та тактильний зворотний зв’язок допомагають операторам визначити успішне залучення, що особливо корисно, коли роз’єми потрібно встановити в обмежених або візуально обмежених місцях.
360-градусне ЕМС екранування
Суцільнометалевий корпус забезпечує безперервне електромагнітне екранування навколо інтерфейсу підключення. Опубліковані специфікації вказують на затухання понад 60 дБ на 100 МГц, що робить серію придатною для обладнання, де електромагнітні перешкоди можуть впливати на чутливі сигнали.
Висока міцність спаровування
Серія S розроблена для багаторазового підключення та відключення з номінальною довговічністю понад 5000 циклів сполучення. Це важливо для тестового обладнання, медичних інструментів і портативних систем, які часто обслуговуються або змінюються.
- Монтаж низькопрофільних панелей
- Функція самоблокування Push-pull
- Металевий корпус для електромагнітного екранування
- Кілька розмірів оболонки та конфігурації контактів
- Більше 5000 циклів спарювання
- Варіанти робочих температур від -45°C до +125°C
Які ключові технічні характеристики?
Розуміння електричних і механічних характеристик має важливе значення перед інтеграцією круглого з’єднувача в новий продукт. Наступні специфікації підсумовують опубліковану конфігурацію серії S.
| Параметр | Специфікація серії S |
|---|---|
| Матеріал оболонки | Латунь стандартна |
| Розміри оболонки | 0, 1 і 2 |
| Контактні параметри | від 2 до 6 контактів у зазначеній конфігурації; можуть бути доступні варіанти з більшою щільністю |
| Поточний рейтинг | Від 5 A до 15 A на контакт, залежно від калібру контакту |
| Номінальна напруга | Від 200 В до 500 В змінного/постійного струму |
| Цикли парування | Більше 5000 операцій |
| Діапазон температур | від -45°C до +125°C |
| EMI екранування | 360° металеве екранування; >60 дБ загасання на 100 МГц |
| Захист від проникнення | Стандарт IP50 |
| Стійкість до сольових бризок | Більше 72 годин |
| Контактний опір | ≤5 мОм початковий |
| Опір ізоляції | ≥5000 МОм при 500 В постійного струму |
Фактичні номінальні значення слід завжди перевіряти на відповідність конкретної конфігурації роз’єму, розміру контакту, методу закріплення та передбачуваних умов експлуатації перед кваліфікацією кінцевого продукту.
Де використовується металевий двотактний з’єднувач серії S?
Поєднання компактних розмірів, швидкого замикання, екранування та механічної міцності робить серію S придатною для обладнання, яке потребує частого підключення, зберігаючи невелику загальну площу.
Медичне та діагностичне обладнання
Портативні ультразвукові системи, монітори пацієнтів, пульсоксиметри, електрохірургічне обладнання та діагностичні інструменти можуть отримати переваги завдяки компактним роз’ємам, які залишаються надійними під час переміщення та обслуговування обладнання. Надійність роз’єму особливо важлива, коли електричні сигнали повинні залишатися стабільними під час повторного використання.
Тестове та вимірювальне обладнання
Портативні осцилографи, мультиметри, логічні аналізатори, обладнання для калібрування та прилади для перевірки навколишнього середовища часто потребують компактних зовнішніх інтерфейсів. Двухтактний механізм може спростити часту зміну підключення, а металева оболонка допомагає захистити чутливі сигнали від електромагнітних перешкод.
Носимі та портативні технології
Промислові екзоскелети, переносні системи моніторингу, наголовне обладнання та інша портативна електроніка можуть мати жорсткі обмеження щодо простору та ваги. Тонкий круглий роз’єм надає дизайнерам ще один варіант, коли звичайні більші інтерфейси не підходять.
Професійне аудіо-відео обладнання
Для портативних записуючих пристроїв, телевізійних камер, бездротових передавачів і відповідного професійного обладнання можуть знадобитися роз’єми, які можуть витримувати багаторазове використання. Інтерфейс із швидким блокуванням може покращити зручність використання, не покладаючись на тривалий процес сполучення з потоками.
Як інженерам вибрати правильний роз’єм?
Вибір роз’єму слід починати з фактичних електричних, механічних, екологічних та інсталяційних вимог обладнання, а не просто вибирати найменшу доступну модель.
- Визначте контактну вимогу:Визначте необхідну кількість ланцюгів живлення та сигналу та залиште достатньо місця для майбутніх змін конструкції.
- Перевірте електричні характеристики:Порівняйте робочу напругу та силу струму з номінальними значеннями роз’єму, враховуючи калібр контактів і температуру.
- Оцініть доступний простір:Перевірте розмір корпусу, виріз панелі, глибину роз’єму, прокладку кабелю та зазор навколо з’єднувального інтерфейсу.
- Враховуйте частоту спарювання:Для обладнання, яке часто обслуговується, надайте перевагу роз’ємам, призначеним для повторних циклів сполучення.
- Перегляньте умови середовища:Температура, вібрація, удари, вологість, корозія та електромагнітні перешкоди можуть впливати на вибір роз’єму.
- Визначте спосіб припинення:Вирішіть, чи найкраще відповідає виробничому процесу пайка, друкована плата чи кабельна збірка.
Для OEM-проектів також корисно оцінити роз’єм разом із кабельним вузлом, задньою оболонкою, запобіжником натягу, структурою панелі та схемою проводки. Такий підхід зменшує проблеми інтеграції на наступних етапах виробництва.
Як налаштувати серію S?
Для різних платформ обладнання часто потрібні різні конфігурації роз’ємів. Reunion надає параметри налаштування, які дозволяють адаптувати серію S до конкретних вимог до механічних і кабельних збірок.
| Зона налаштування | Доступні опції |
|---|---|
| Оздоблення оболонки / колір | Срібний, чорний або вибрані кольори RAL |
| Покриття контактів | Варіанти із золота, срібла або олова |
| Калібр кабелю | 32AWG до 20AWG |
| Матеріали куртки | ПВХ, PUR, силікон або PTFE |
| Лазерне маркування | Логотип, номер деталі, штрих-код або інша ідентифікація |
| Упаковка | Антистатичні трубки, стрічки та котушки та маркування на замовлення |
Спеціальні кабельні збірки також можуть постачатися з вибраною довжиною, розміром, конфігурацією екранування та формованими накладками для зняття натягу. Це може спростити закупівлю, дозволяючи виробникам комплектного обладнання отримати роз’єм і готовий до встановлення кабельний вузол як один інтегрований компонент.
Як Reunion контролює якість продукції?
Для професійних з’єднувачів узгоджене виробництво є таким же важливим, як і базовий дизайн продукту. Reunion заявляє, що його виробничий процес охоплює точну механічну обробку, обробку поверхні, контактне штампування та покриття, формування вставок, складання, електричні випробування, механічні випробування та пакування.
Критичні розміри виробництва контролюються за допомогою точної обробки та моніторингу процесу. Готові вироби проходять електричну та механічну перевірку, включаючи контактний опір, опір ізоляції, діелектричну стійкість, цілісність, сполучну силу та візуальні перевірки.
Відповідно до інформації про продукт, система якості Reunion включає ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, визнаний статус UL і відповідність RoHS. Компанія також заявляє, що роз’єми серії S проходять 100% електричні та механічні випробування перед відправкою.
Для покупців OEM таке поєднання контролю виробництва, тестування, відстеження та підтримки налаштування може бути цінним, коли продуктивність роз’єму безпосередньо впливає на надійність готового продукту.
Часті запитання
Чим серія S відрізняється від звичайного різьбового з’єднувача?
Основна відмінність полягає в механізмі самозамикання двотактного типу. Це дозволяє оператору швидко з’єднати та від’єднати роз’єм без обертання з’єднувальної гайки, що робить його особливо зручним для портативного обладнання, ситуацій сліпого з’єднання та застосувань, які потребують частої зміни з’єднання.
Скільки циклів сполучення може підтримувати серія S?
Опублікована специфікація вказує на понад 5000 операцій сполучення. Фактичний термін служби може залежати від конфігурації роз’єму, робочого середовища, умов сполучення та методів обслуговування.
Чи підходить серія S для медичного обладнання?
так Серія призначена для медичного діагностичного та лікувального обладнання, і Reunion заявляє, що його система якості включає ISO 13485:2016. Проте повний готовий медичний пристрій залишається відповідальним за свої власні нормативні вимоги та вимоги безпеки.
Чи може Reunion постачати індивідуальні кабельні збірки?
так Кабельні збірки можна налаштувати за типом кабелю, діаметром, довжиною, екрануванням, матеріалом оболонки та конструкцією фіксатора натягу. Варіанти включають кабельні матеріали з ПВХ, PUR, силікону та PTFE з діаметром від 32AWG до 20AWG.
Який діапазон температур доступний?
Опублікований стандартний діапазон становить від -45°C до +125°C. Інженери повинні підтвердити температурний рейтинг точного роз’єму, конфігурації контактів, кабелю та вузла перед використанням у екстремальних температурах.
Чи можна налаштувати роз’єм із логотипом компанії або номером деталі?
так Reunion вказує лазерне гравіювання як варіант налаштування, що дозволяє клієнтам позначати оболонку логотипом, номером деталі, штрих-кодом або іншою ідентифікаційною інформацією.
Висновок
Металевий двотактний з’єднувач серії S розроблений для інженерів, яким потрібне компактне, безпечне та довговічне рішення для з’єднання без шкоди для екранування чи зручності обслуговування. Його двосторонній механізм блокування, металева конструкція, кілька розмірів корпусу, гнучкі варіанти завершення та понад 5000 циклів з’єднання роблять його ідеальним для медичного обладнання, тестових приладів, портативної електроніки, систем, що носяться, і професійних аудіовізуальних програм. Якщо ви розробляєте новий продукт або шукаєте надійний роз’єм для заміни, відвідайте сторінку продуктів Reunion серії S, щоб переглянути доступну конфігурацію та варіанти зв’язку. Для індивідуальних специфікацій, кабельних вузлів, вимог OEM або масових закупівель,зв'яжіться з намищоб обговорити вашу заявку з командою інженерів Reunion і запросити відповідне рішення.
