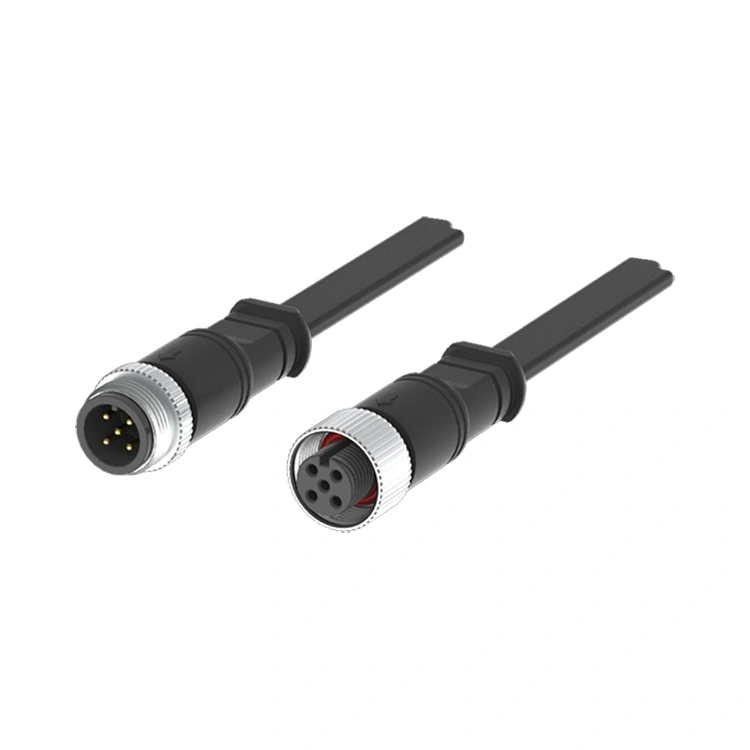

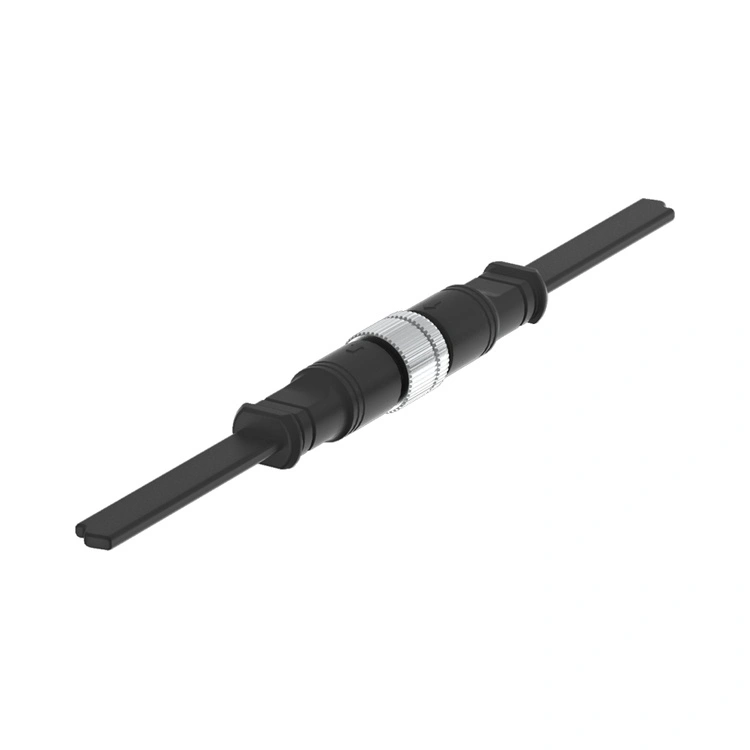

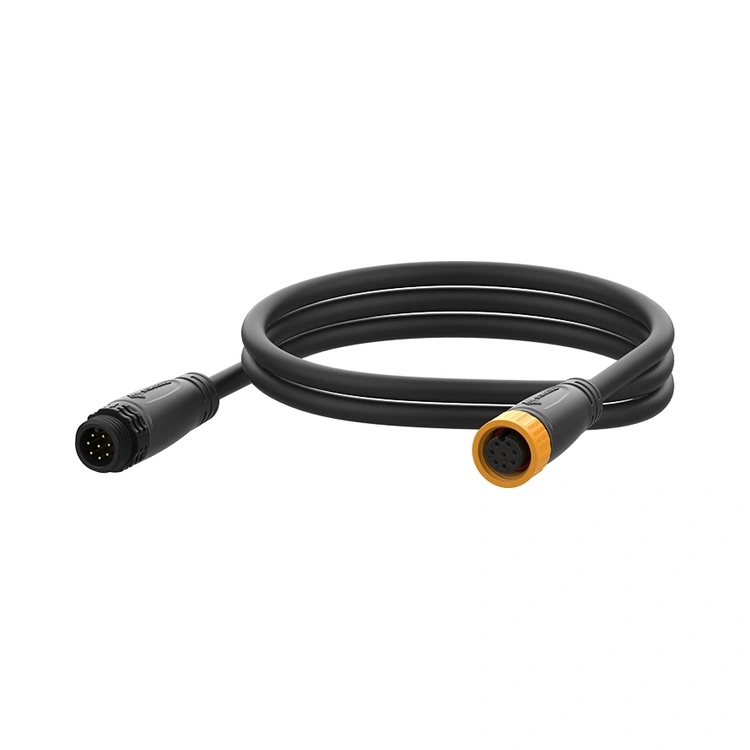

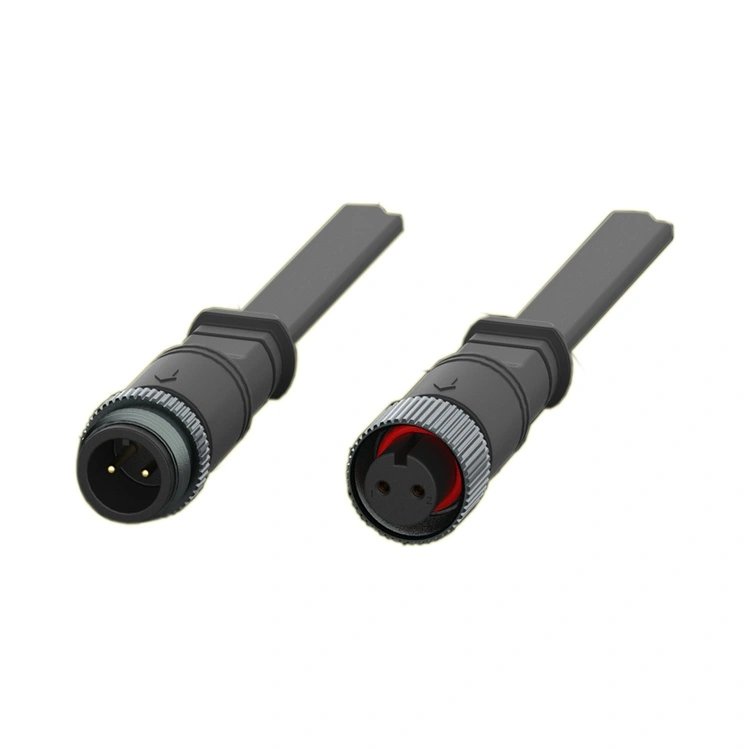

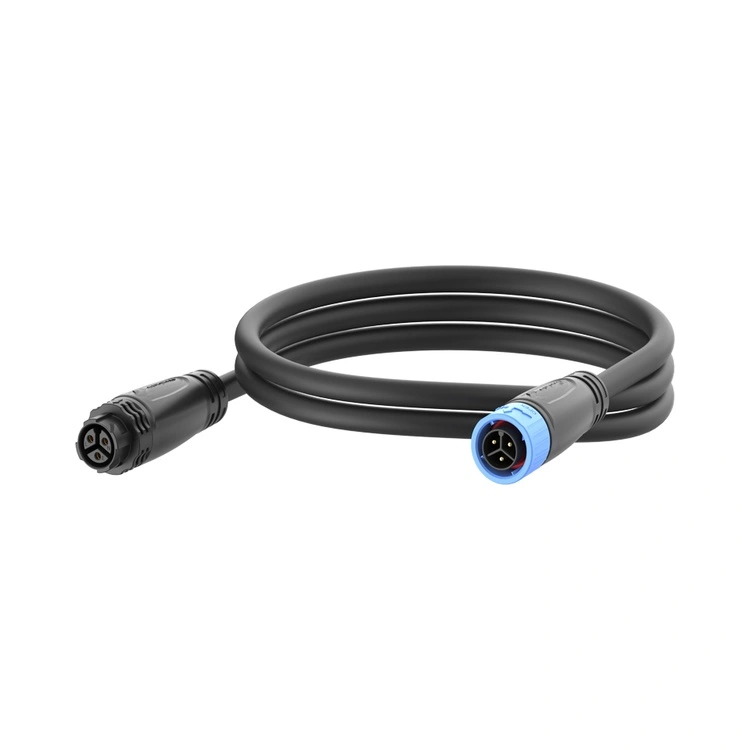

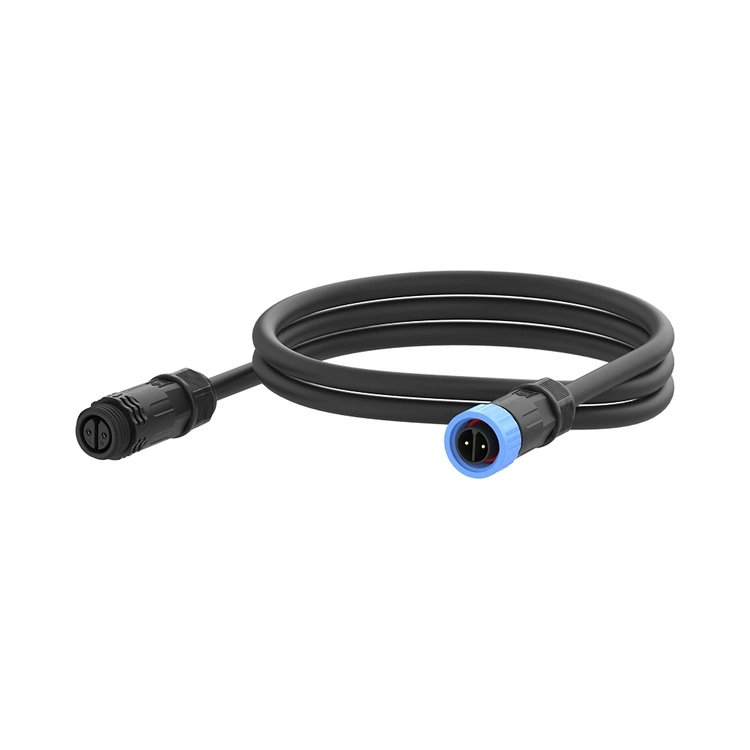

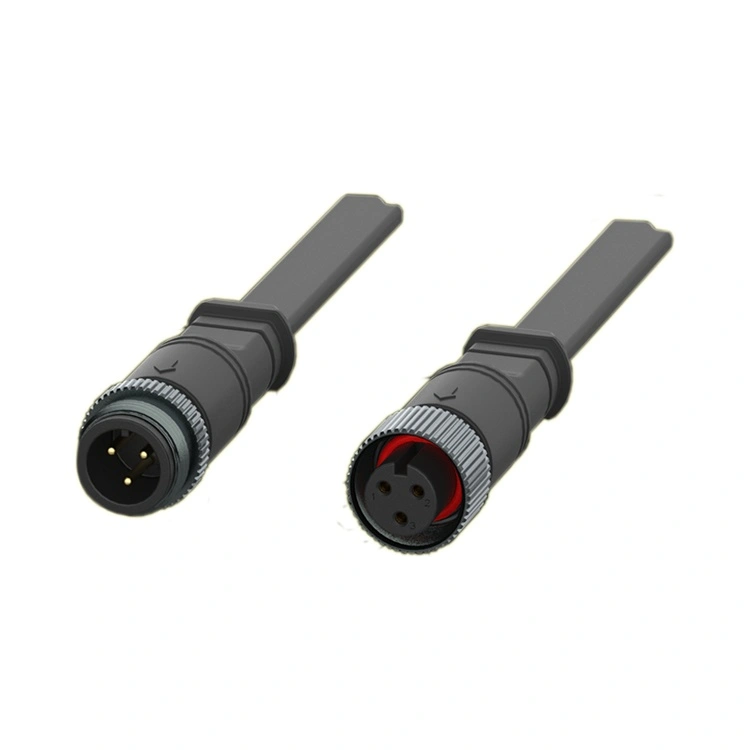

Світлодіодний роз’єм серії M16 — це спеціалізований з’єднувач Reunion для інтелектуальних систем світлодіодного освітлення — від вуличних ліхтарів із регулюванням затемнення до архітектурного освітлення з можливістю зміни кольору. Цей різьбовий круглий з’єднувач поєднує в собі надійний 16-міліметровий інтерфейс із захистом IP67/IP68, що робить його придатним для зовнішньої установки, де важливі як живлення, так і цілісність сигналу.
Доступна в конфігураціях від 2 до 8 контактів, включаючи ключову гібридну версію з 2+4 контактами (2 контакти живлення + 4 контакти для сигналу), серія M16 підтримує подачу живлення при сильному струмі (до 15 А) і сигнали керування низькою напругою (DALI, DMX, затемнення 0-10 В або RS-485) в одному компактному роз’ємі.
Корпус виготовлено з високотемпературного термопластику з чудовою атмосферостійкістю, а контакти оброблені з латуні з вибірковим позолотою для забезпечення низького та стабільного контактного опору. Reunion виробляє серію M16 за допомогою вертикально інтегрованого процесу — від точної механічної обробки та лиття під тиском до автоматизованого складання та 100% електричного тестування.
Серія M16, доступна у версіях для монтажу на панелі та кабелю з наконечниками під пайку або на друкованій платі, адаптується до різноманітних конструкцій світильників. Для інженерів, які розробляють підключені системи освітлення для розумних міст, тунелів або спортивних стадіонів, цей роз’єм забезпечує надійне, захищене від погодних умов з’єднання, яке зменшує кількість кабелів і спрощує встановлення.
| Особливість | Вигода |
| Екологічна герметизація IP67/IP68 | Витримує пил, дощ і тимчасове занурення в воду — надійний для зовнішнього вуличного освітлення, освітлення тунелів і спортивних стадіонів. |
| Гібридна 2+4 контактна конфігурація | Поєднує 2 контакти живлення (10 A) і 4 контакти сигналу (3 A) в одному роз’ємі — зменшує кількість кабелів і спрощує підключення світильника. |
| Номінальна потужність до 15А | Витримує світлодіодне навантаження високої потужності — підходить для вуличних ліхтарів, прожекторів і освітлення стадіонів. |
| Зручний для сигналу дизайн | Окремі контакти живлення та сигналу запобігають перешкодам |
| Різьбовий запірний механізм | Вібростійке сполучення — запобігає ослабленню від вітру, вібрації транспорту та циклічного перегріву. |
| Позолочені латунні контакти | Низький контактний опір (≤3 мОм) і захист від корозії — зберігає постійну продуктивність світлодіодного драйвера та керуючого сигналу. |
| -40°C до +105°C Експлуатація | Широкий діапазон температур охоплює екстремальні погодні умови — від арктичної зими до літа в пустелі. |
| Багатоконтактні варіанти (2-8 контактів) | Підтримує прості світильники, що працюють лише від живлення, і складні багатоканальні світильники зі зміною кольору. |
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний | 6-контактний | 7-контактний | 8-контактний | 2+4-контактний |
| Номінальна напруга | 250В | 250В | 250В | 250В | 125 В | 50В | 50В | 250В+50В |
| Поточний рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Розділ дроту | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Робоча температура:-40°C ~ +105°C
Рівень захисту:IP67 / IP68 (сполучений)
Матеріал корпусу:Високотемпературний термопласт
Контактний матеріал:Позолочений мідний сплав
Контактний опір:≤3 мОм
Цикли парування:≥500
Рейтинг горючості:UL 94 V-0
Усі матеріали відповідають RoHS
Розумне вуличне освітлення– Централізовані системи затемнення та моніторингу з керуванням DALI або 0-10V.
Освітлення тунелю– Потужні світильники з диммуванням та функцією сповіщення про несправності.
Архітектурне та фасадне освітлення– Системи RGB і регульованого білого, що вимагають керування DMX.
Стадіон і спортивне освітлення– Потужні прожектори з затемненням і керуванням на місці.
Промислове висотне освітлення– Освітлення складів і заводів із датчиком руху та збиранням денного світла.
Морське та морське освітлення– Корозійностійкі кріплення для кораблів і морських платформ.
Освітлення на сонячних батареях– Автономні системи з керуванням батареєю та димуванням.
Управління наземного транспорту Сінгапуру модернізувало 25 000 вуличних ліхтарів на інтелектуальні світлодіодні світильники з централізованим затемненням і повідомленням про несправності через протокол DALI. Для цього проекту були потрібні роз’єми, здатні передавати як живлення, так і сигнали керування DALI в одному кабелі, що зменшило складність монтажу та вартість кабелю. Reunion поставила серію M16 з гібридною конфігурацією 2+4 (2 контакти живлення для світлодіодного драйвера, 4 контакти для сигналу для DALI), ущільненням IP67 і попередньо зібраними кабельними джгутами PUR.Поставлено понад 25 000 конекторів по всьому проекту. Після 2 років роботи в тропічному кліматі Сінгапуру (висока вологість, сильний дощ) проект повідомивчастота відмов роз'єму 0,01%. Клієнт відзначив гібридну конструкцію 2+4 за можливість однокабельної установки, скорочуючи час підключення на 35% порівняно з попередніми роздільними установками живлення/сигналу.
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до M16, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Лінія виробництва світлодіодних роз’ємів M16 Reunion працює під суворим контролем процесу. Герметичність IP67 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням. Записи про випробування, сертифікати матеріалів і звіти про перевірки зберігаються для кожної партії, підтримуючи ваші перевірки якості та вимоги клієнта до документації.
Гібридна конфігурація 2+4 особливо цінна длярозумні світлодіодні системи освітлення де потрібні і живлення, і сигнали керування:
2 контакти живлення забезпечує високий струм (10 А) при 250 В для світлодіодного драйвера.
4 сигнальні контакти передавати сигнали керування низькою напругою (наприклад, DALI, DMX, затемнення 0-10 В або дані RS-485).
Об’єднавши обидва в одному роз’ємі, ви усуваєте потребу в окремих кабелях живлення та сигналу, зменшуючи час встановлення, вартість кабелю та простір на панелі. Це особливо цінно для інтелектуального вуличного освітлення, де світильники часто розташовані на великій відстані один від одного, а використання одного гібридного кабелю є значно рентабельнішим, ніж використання окремих кабелів живлення та керування.
Так, гібридна конфігурація 2+4 забезпечує4 незалежних сигнальних контакту, що дозволяє передавати кілька протоколів в одному конекторі. Наприклад:
DALI потрібно 2 дроти (дані + земля).
DMX(RS-485) вимагає 3 дроти (дані+, дані-, земля).
0-10В затемнення потрібно 2 дроти (дим + заземлення).
За допомогою 4 сигнальних контактів ви можете підтримувати DALI (2 контакти) + один додатковий канал керування або повну реалізацію DMX (3 контакти) + один запасний. Для додатків, які вимагають більше сигнальних ліній (наприклад, регульований білий + контроль кольору RGB), ми рекомендуємо використовувати 5-, 6- або 8-контактні конфігурації. Наша команда інженерів може допомогти вам вибрати оптимальну конфігурацію контактів для ваших конкретних вимог протоколу.
Для досягнення та підтримки герметичності IP67/IP68 у зовнішніх світлодіодних установках Reunion рекомендує:
Сполучний крутний момент– Затягніть з’єднувальну гайку вручну, доки ущільнювальне кільце не торкнеться поверхні панелі, потім додайте додатковий крутний момент0,6-0,8 Нмза допомогою динамометричного ключа. Не перевищуйте 1,0 Нм.
Огляд ущільнювального кільця– Замініть ущільнювальне кільце, якщо видно деформація, тріщини або затвердіння.
Графік заміни– Для зовнішніх світлодіодних установок (щоденний термоцикл, ультрафіолетове опромінення, дощ) замінюйте ущільнювальні кільця кожні 2-3 роки в рамках профілактичного обслуговування.
Радіус вигину кабелю– Дотримуйтесь мінімальний радіус вигину5× діаметр кабелю на вході роз’єму, щоб запобігти навантаженню на ущільнення кабелю.
Орієнтація кабелю– Для установки на відкритому повітрі орієнтуйте вихід кабелю вниз, щоб запобігти скупченню води біля межі ущільнення.
прибирання– Очистіть зовнішню поверхню роз’єму м’яким миючим засобом і водою перед повторним під’єднанням, щоб запобігти пошкодженню ущільнення сміттям.
