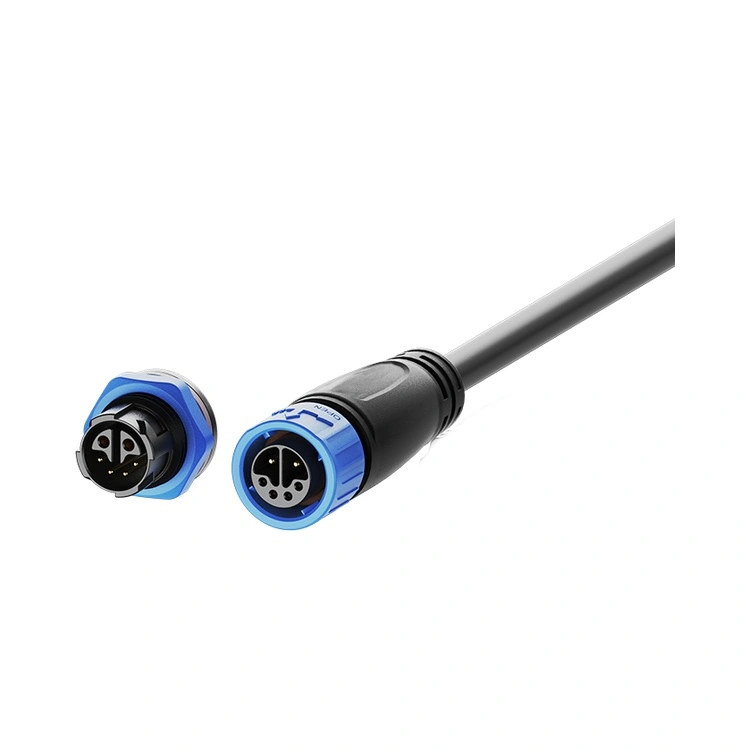

Водонепроникний роз’єм серії M16 — це промисловий з’єднувач середнього класу Reunion, призначений для подолання розриву між компактними роз’ємами M12 і більшими роз’ємами живлення M20/M25. Сертифікований за стандартами герметизації IP67/IP68, цей різьбовий круглий з’єднувач поєднує в собі міцний 16-міліметровий інтерфейс із захистом навколишнього середовища, що підходить для мийних середовищ, установок на відкритому повітрі та промислового обладнання з помірними вимогами до потужності.

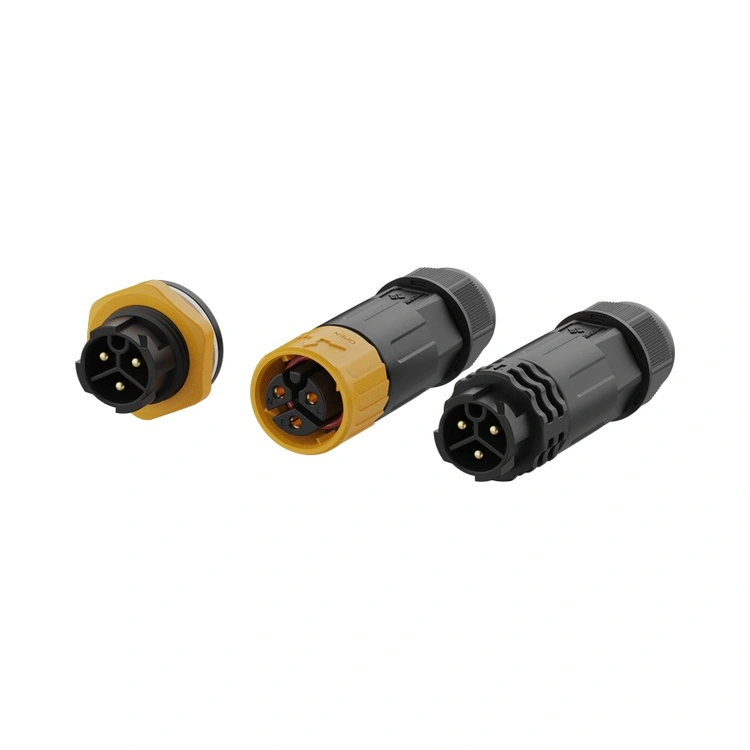

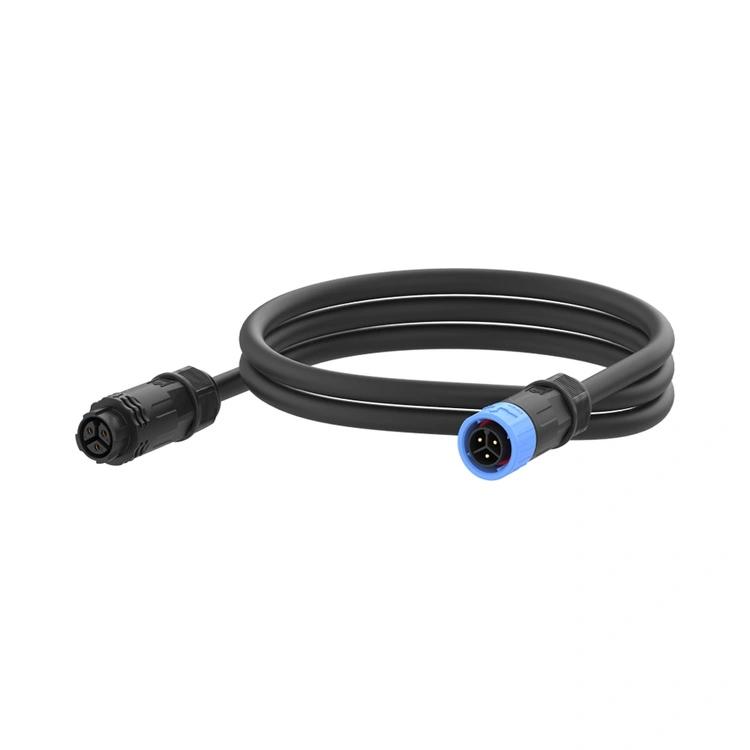

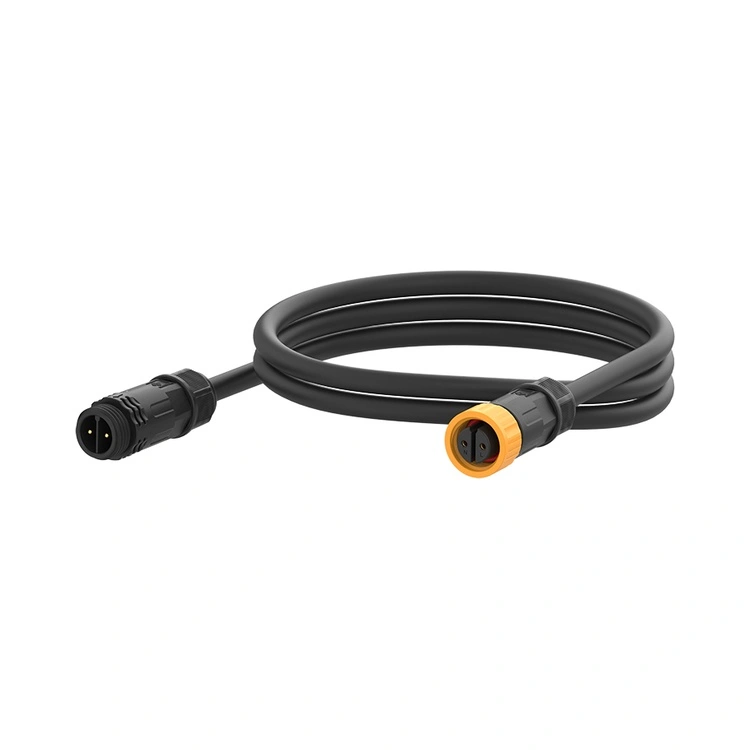

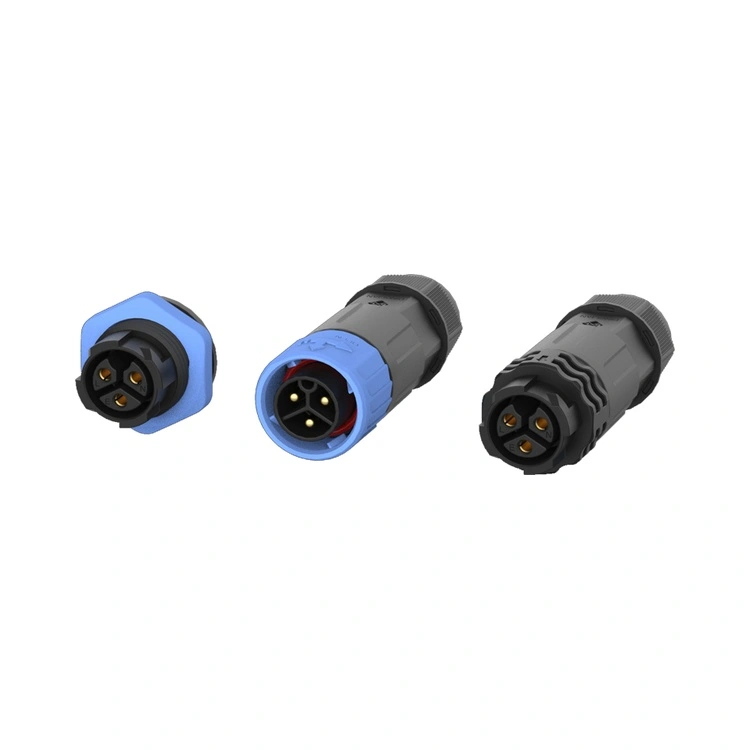

Контакти виготовлені з латуні з селективним золотим покриттям, зберігаючи низький і стабільний контактний опір протягом сотень циклів сполучення. Компанія Reunion виробляє серію M16 за допомогою вертикально інтегрованого процесу — від точної обробки до автоматизованого складання та 100% електричного тестування. Серія M16, доступна у версіях для монтажу на панелі та кабелю, з наконечниками під пайку або на друкованій платі, адаптується до різноманітного обладнання. Для інженерів, яким потрібен роз’єм, який забезпечує більшу пропускну здатність, ніж M12, але в компактному форм-факторі, цей роз’єм забезпечує надійне, герметичні рішення з’єднання.
| Особливість | Вигода |
| Екологічна герметизація IP67/IP68 | Витримує пил, тимчасове занурення та тривале занурення — надійний для промивання, зовнішнього та морського встановлення. |
| Конфігурації від 2 до 8 контактів | Підтримує прості підключення живлення, багатосигнальні та гібридні програми живлення-сигналу. |
| Гібридний 2+4 контактний варіант | Поєднує живлення (2 контакти, 10 A) і сигнал (4 контакти, 3 A) в одному роз’ємі — зменшує кількість кабелів і простір на панелі. |
| Номінальний струм до 15А | Витримує помірне навантаження — підходить для двигунів, приводів і світлодіодного освітлення. |
| Різьбовий запірний механізм | Вібростійке сполучення — запобігає ослабленню внаслідок руху механізмів і температурних циклів. |
| Позолочені латунні контакти | Низький контактний опір (≤3 мОм) і захист від корозії — зберігає продуктивність у вологому середовищі. |
| Високотемпературний корпус PA66 | Експлуатація від -40°C до +105°C — охоплює екстремальні температури промислових і зовнішніх температур. |
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний | 6-контактний | 7-контактний | 8-контактний | 2+4-контактний |
| Номінальна напруга | 250В | 250В | 250В | 250В | 125 В | 50В | 50В | 250В+50В |
| Поточний рейтинг | 15А | 15А | 10А | 10А | 5А | 5А | 5А | 10А+3А |
| Розділ дроту | 0,75-1,5 мм² | 0,75-1,5 мм² | 0,5-1,0 мм² | 0,5-1,0 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 0,25-0,5 мм² | 1,5/0,5 мм² |
Робоча температура: -40°C ~ +105°C
Ступінь захисту: IP67 / IP68 (сполучений)
Матеріал корпусу: високотемпературний термопластик
Матеріал контакту: позолочений мідний сплав
Контактний опір: ≤3 мОм
Цикли парування: ≥500
Рейтинг горючості: UL 94 V-0
Усі матеріали відповідають RoHS
| Аспект | Серія Reunion M16 | Преміальні європейські бренди M16 | Недорого M16 без бренду |
| Ціна | Ціноутворення, орієнтоване на кількість | 3-4× вище | Наперед дешевше |
| Рейтинг герметизації | IP67/IP68 – стандарт | Стандарт IP67 | Неперевірені претензії |
| Поточний рейтинг | До 15А | Типовий до 15 А | змінна |
| Параметри закріплення | 2~8 контактів плюс гібридний 2+4 контакти | Обмежений асортимент | Неповний вибір |
| 100% електричні випробування | Кожна одиниця | На основі вибірки | Випадкове чи жодне |
| Простежуваність | ERP відстежується від смоли до готового з’єднувача | так | жодного |
| Час виконання | 10-17 днів | 4-8 тижнів | Непередбачуваний |
| Налаштування MOQ | Низький (100 шт.) | Високий (500+) | Не пропонується |
| Технічна підтримка | Цілодобова відповідь від інженерної групи з 10 осіб | Добре, але повільніше | Обмежений |
| Сертифікати ISO | 9001, 14001, 13485 | Зазвичай 9001 | Як правило, немає |
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до M16, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Виробнича лінія M16 Reunion працює під суворим контролем процесу. Герметичність IP67/IP68 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням. Записи про випробування, сертифікати матеріалів і звіти про перевірки зберігаються для кожної партії, підтримуючи ваші перевірки якості та вимоги клієнта до документації.
Гібридна конфігурація 2+4 поєднує два контакти живлення (номінальний струм 10 А, 250 В) і чотири сигнальні контакти (номінальний струм 3 А, 50 В) в одному корпусі роз’єму. Така конструкція має значні переваги:
Зменшує кількість кабелів – замість того, щоб прокладати окремі кабелі живлення та сигналу, один кабель несе обидва.
Економія місця на панелі – один виріз на панелі замінює два.
Спрощує встановлення – один роз’єм для сполучення замість двох.
Типові області застосування включають моторні приводи (живлення + кодер зворотного зв'язку), світлодіодні світильники (живлення + керування DALI) і промислові датчики, які потребують як живлення, так і даних. Якщо ваш пристрій потребує понад 4 А для живлення, а також передає сигнали низької напруги, гібрид 2+4 часто є найефективнішим рішенням.
Обидва рейтинги доступні для однієї конструкції роз’єму, але практична різниця:
IP67 – захист від тимчасового занурення (1 м на 30 хвилин). Підходить для більшості застосувань на відкритому повітрі та для миття.
IP68 – захист від тривалого занурення (глибина та тривалість вказуються замовником). Підходить для морських, занурених датчиків і захищених від повеней установок.
Стандарт M16 Reunion має клас IP67. Для IP68 ми використовуємо вдосконалені матеріали кільцевих ущільнювачів і додаткове лиття. Укажіть очікувану глибину занурення та тривалість (наприклад, «IP68, 2 м протягом 24 годин»), і наша команда інженерів підтвердить придатність.
Для досягнення та підтримки герметичності IP67 Reunion рекомендує:
Момент затягування – затягніть з’єднувальну гайку вручну, доки ущільнювальне кільце не торкнеться поверхні панелі, а потім додайте додатковий момент 0,6-0,8 Нм за допомогою динамометричного ключа. Не перевищуйте 1,0 Нм.
Перевірка ущільнювального кільця – замініть ущільнювальне кільце, якщо видно деформація, тріщини або затвердіння.
Графік заміни – щорічно для щоденного миття; кожні 2-3 роки для стандартних промислових середовищ.
Радіус вигину кабелю – дотримуйтесь мінімум 5× діаметра кабелю на вході роз’єму.
Орієнтація – для зовнішнього застосування/промивання розташуйте вихід кабелю вниз.
