Возз'єднаннярозробляє роз’ємні рішення для додатків, які вимагають надійних електричних з’єднань, зручної роботи та компактної інтеграції. TheМеталевий двотактний з’єднувач серії Bце круглий роз’єм, розроблений навколо двотактного самоблокувального механізму, який допомагає виробникам обладнання встановлювати безпечні з’єднання, спрощуючи звичайне з’єднання та від’єднання в промислових, контрольно-вимірювальних, медичних та інших електронних програмах.
Металевий двотактний роз’єм серії B поєднує в собі металевий круглий корпус із двотактним механізмом блокування для підтримки швидких і надійних електричних з’єднань. Залежно від обраної конфігурації, це сімейство роз’ємів може вмістити кілька контактів, різні стилі монтажу, а також варіанти паяння, обжиму або завершення друкованої плати. Завдяки цим характеристикам варто звернути увагу на обладнання, яке потребує багаторазового підключення, компактного встановлення та надійної передачі сигналу чи електроенергії. У цій статті пояснюється, як працює з’єднувач, його основні конструктивні переваги, сценарії застосування, критерії вибору та міркування щодо якості. У ньому також зазначено технічну інформацію, яку покупці повинні підтвердити в Reunion, перш ніж визначати роз’єм для нового дизайну або проекту заміни.

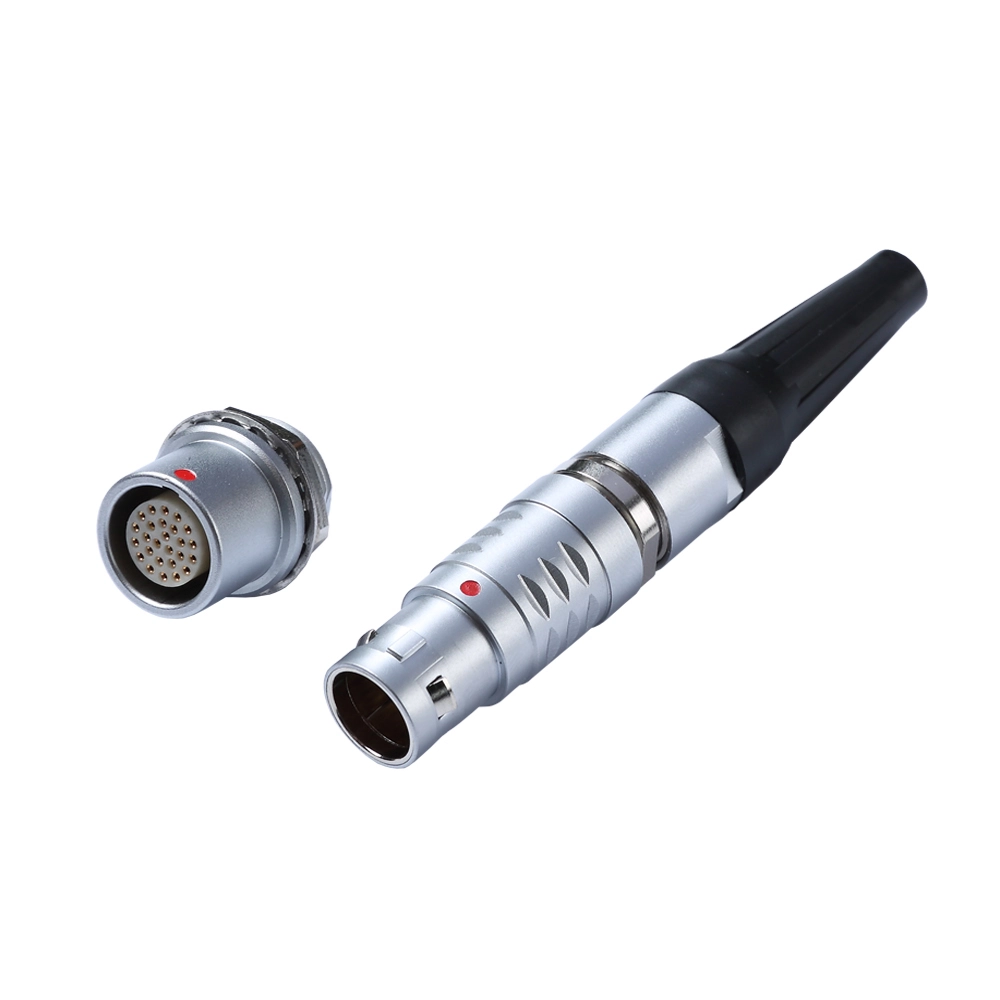

Металевий двотактний з’єднувач серії B — це круглий електричний з’єднувач, у якому використовується двотактний самофіксуючий механізм для з’єднання та від’єднання сполучених компонентів. На відміну від звичайних різьбових з’єднувачів, які зазвичай вимагають обертального затягування, конструкція Push-Pull дозволяє користувачам встановлювати з’єднання, вставляючи штекер у відповідну розетку. Фіксуючий механізм замикається, коли роз’єм правильно під’єднано, і відпускається завдяки призначеній дії потягування.
Металевий корпус забезпечує міцний механічний інтерфейс і може сприяти електромагнітній сумісності, якщо екрануюча структура роз’єму правильно інтегрована в обладнання. Залежно від конфігурації роз’єм може підтримувати передачу електричного сигналу, подачу живлення або комбінацію вимог до схеми.
Інформація про продукт Reunion серії B охоплює різні розміри та конфігурації роз’ємів. Доступні варіанти можуть включати прямі або кутові конструкції, різні контакти та альтернативні методи завершення. Покупці повинні ознайомитися з відповідним кресленням продукту та специфікацією, щоб перевірити точні характеристики вибраної моделі.
Щоб отримати детальну інформацію про продукт, відвідайте сторінку Reunion B Series Metal Push-pull Connector.
Двухтактний механізм розроблений, щоб зробити операції електричного з’єднання простими без шкоди для безпеки сполучуваного інтерфейсу. Його роботу можна зрозуміти в три етапи.
Цей принцип роботи особливо корисний в обладнанні, яке потребує частої зміни з’єднань, доступу для технічного обслуговування або експлуатації в обмеженому просторі. Це може скоротити час, витрачений на повторювану обробку з’єднувача, порівняно з системами з’єднання, які потребують кількох етапів затягування.
Однак запірний механізм не слід розглядати як заміну правильного встановлення. Розтягнення кабелю, зміщення роз’єму, несумісні сполучаються частини та неправильне поводження все ще можуть погіршити продуктивність з’єднання. Користувачі повинні дотримуватися інструкцій виробника щодо сполучення, роз’єднання та організації кабелю.
Конструкція з самоблокуванням забезпечує швидке сполучення та навмисне розблокування. Це корисно, коли операторам потрібно регулярно з’єднувати або від’єднувати електричні ланцюги без постійного обертання з’єднувальної гайки.
Металева оболонка забезпечує міцну структуру роз’єму та може підтримувати безперервність екранування в належним чином розроблених системах. Ефективний захист від електромагнітних перешкод залежить від повного з’єднання, включаючи контакт оболонки, екранування кабелю, заземлення та якість встановлення.
Різні конструкції обладнання вимагають різної кількості електричних кіл. Сімейство серії B включає кілька конфігурацій контактів, що дозволяє інженерам оцінювати варіанти відповідно до кількості сигналів, вимог до потужності, доступного простору та архітектури проводки. Точна кількість контактів і їх електричні характеристики повинні бути перевірені для вибраної моделі.
Залежно від конфігурації продукту варіанти завершення можуть включати:
Стиль контакту, розмір провідника, монтажні інструменти та простір для встановлення слід оцінювати разом, перш ніж визначити роз’єм.
Ключові функції допомагають направляти вилку в правильну орієнтацію сполучення. Це може зменшити ризик неправильного вирівнювання та покращити послідовність складання, особливо якщо обладнання містить кілька подібних роз’ємів.
Металевий двотактний з’єднувач серії B можна розглядати як обладнання, яке має компактний круглий інтерфейс і зручне підключення. Фактична придатність залежить від електричних, механічних і екологічних характеристик вибраної моделі.
Для медичних, важливих для безпеки чи інших регульованих застосувань роз’єм має відповідати вимогам повної конструкції обладнання. Загальний опис продукту з’єднувача не встановлює незалежності відповідність кожному стандарту для конкретного застосування.
Вибір роз’єму лише на основі зовнішнього вигляду чи розміру корпусу може призвести до проблем із сумісністю. Інженери та групи закупівель повинні оцінити повні електричні та механічні вимоги до розміщення замовлення.
Визначте, скільки ланцюгів живлення та сигналу потрібно обладнанню. Врахуйте заплановану архітектуру електропроводки та переконайтеся, що вибрана вставка підтримує необхідне розташування контактів. Не припускайте, що роз’єми зі схожими зовнішніми розмірами мають ідентичні внутрішні схеми.
Перевірте номінальний струм і робочу напругу для точної конфігурації роз’єму. Ці значення можуть змінюватися залежно від діаметра контакту, кількості контактів, розміру провідника, температури та умов експлуатації. Максимальний рейтинг однієї моделі ніколи не повинен автоматично застосовуватися до всієї серії.
Вибирайте пайку, обтиск або кінцеву клему для друкованої плати відповідно до конструкції обладнання та процесу виробництва. Перевірте необхідні інструменти, специфікацію кабелю, компонування друкованої плати та доступний простір для складання.
Перевірте номери деталей вилки та розетки, розміри корпусу, виріз панелі, монтажну схему та діапазон діаметра кабелю. Для проектів заміни порівняйте наявні креслення з’єднувача та розташування контактів, а не покладайтеся лише на назву продукту.
Перегляньте робочу температуру, вологість, вібрацію, механічні удари, вплив корозії та захист від проникнення. Виберіть рівень захисту, який відповідає передбачуваному середовищу, і переконайтеся, що повне зібране з’єднання відповідає вимогам.
У наведеній нижче таблиці наведено основні фактори, які слід враховувати при оцінці роз’єму серії B для нового обладнання.
| Фактор відбору | Що перевірити | Чому це важливо |
|---|---|---|
| Кількість контактів | Кількість і розташування електричних контактів | Переконується, що роз’єм підтримує необхідні схеми |
| Електричні характеристики | Номінальний струм, робоча напруга та характеристики контактів | Допомагає запобігти електричному перенапруженню та невідповідним умовам експлуатації |
| Тип закінчення | Конфігурація пайки, обтиску або друкованої плати | Визначає вимоги до способу підключення, інструментів і складання |
| Орієнтація роз’єму | Пряма або кутова конструкція, якщо доступна | Допомагає задовольнити місце для прокладки кабелю та встановлення |
| Блокування і вирівнювання | Сумісні сполучні частини та розташування ключів | Зменшує ризики неправильного підключення та ненавмисного відключення |
| Охорона навколишнього середовища | Рейтинг IP, температура, вологість, вібрація та умови корозії | Підтримує надійну роботу в призначеному середовищі |
| Вимоги до обслуговування | Очікувана частота спаровування та доступ для обслуговування | Допомагає визначити, чи підходить конектор робочому процесу |
Ця таблиця є контрольним списком вибору, а не заміною офіційного опису продукту. Перевірте кожне критичне значення відповідно до поточної технічної документації щодо точного номера деталі.
Правильна установка допомагає зберегти продуктивність роз'єму протягом усього терміну служби обладнання. Навіть добре сконструйований роз’єм може передчасно вийти з ладу, якщо його зібрати неправильно або піддати впливу умов, що виходять за межі номінальних меж.
Методи чищення та мастильні матеріали, якщо вони дозволені, повинні відповідати інструкціям виробника. Несхвалені хімікати або абразивні інструменти можуть пошкодити контактне покриття, ізоляцію або ущільнювальні компоненти.
Для OEM-проектів і повторюваних виробничих замовлень якість роз’єму слід оцінювати на основі задокументованих вимог, а не лише загальних заяв. Структурована оцінка може допомогти групам закупівель порівнювати постачальників і зменшити ризики інтеграції.
Перш ніж затверджувати з’єднувач, зверніть увагу на такі моменти:
Сторінка продуктів Reunion серії B є відправною точкою для оцінки продукту. Для прийняття важливих проектних рішень покупці повинні отримати специфікації поточної моделі та підтвердити, що запропонована конфігурація відповідає їхнім вимогам.
Його головна перевага полягає в поєднанні двотактного самоблокування та металевої круглої конструкції з’єднувача. Ця конструкція може спростити повторне з’єднання та від’єднання, одночасно підтримуючи безпечні з’єднання в сумісному обладнанні.
Залежно від обраної моделі опції можуть включати контакти під пайку, обтиск і друковану плату. Покупці повинні підтвердити доступний стиль закінчення та вимоги до складання для точного номера деталі.
Він може бути придатним для сумісного медичного та діагностичного обладнання, якщо його електричні, механічні вимоги, вимоги до очищення та навколишнього середовища відповідають застосуванню. Повний виробник пристрою повинен перевірити всі відповідні нормативні вимоги та вимоги безпеки перед використанням.
Ні. Захист навколишнього середовища залежить від конструкції та конфігурації роз’єму. Покупці повинні перевірити заявлений рейтинг IP і чи стосується він сполученого вузла, несполученого роз’єму чи іншої зазначеної умови. Не думайте, що лише металевий корпус забезпечує водонепроникний захист.
Укажіть необхідну кількість контактів, електричні характеристики, типи вилок і розеток, спосіб завершення, розміри кабелю, вимоги до монтажу, робоче середовище та приблизну кількість замовлення. Наявний номер деталі, креслення або зразок також можуть допомогти постачальнику оцінити сумісність.
Металевий двотактний з’єднувач серії B може бути практичним вибором для обладнання, яке вимагає зручного підключення, надійного самозамикання та компактного круглого електричного інтерфейсу. Правильна конфігурація залежить від кількості контактів, номінального струму та напруги, методу завершення, механічної сумісності та вимог до навколишнього середовища. Перевіряючи детальні специфікації та перевіряючи з’єднувач у передбаченому обладнанні, інженери та групи із закупівель можуть приймати більш впевнені рішення щодо джерела. Ознайомтеся з металевим двотактним з’єднувачем серії B від Reunion, щоб переглянути доступну інформацію про продукт. Якщо ви плануєте новий дизайн, заміну існуючого роз’єму або пошук компонентів для масового виробництва,зв'яжіться з намищоб обговорити ваші технічні вимоги, підтвердити сумісність конфігурацій і запитати деталі продукту для вашої програми.
-
