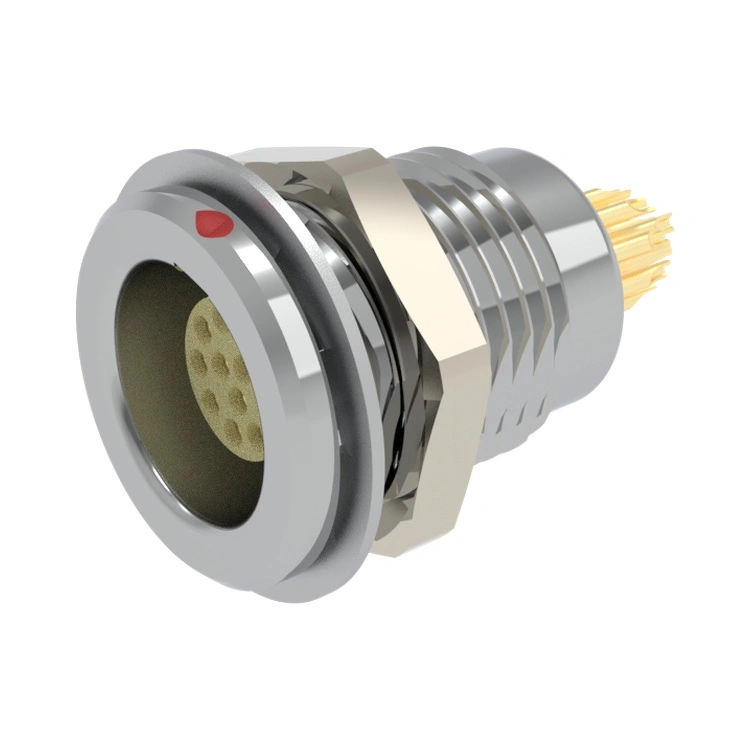

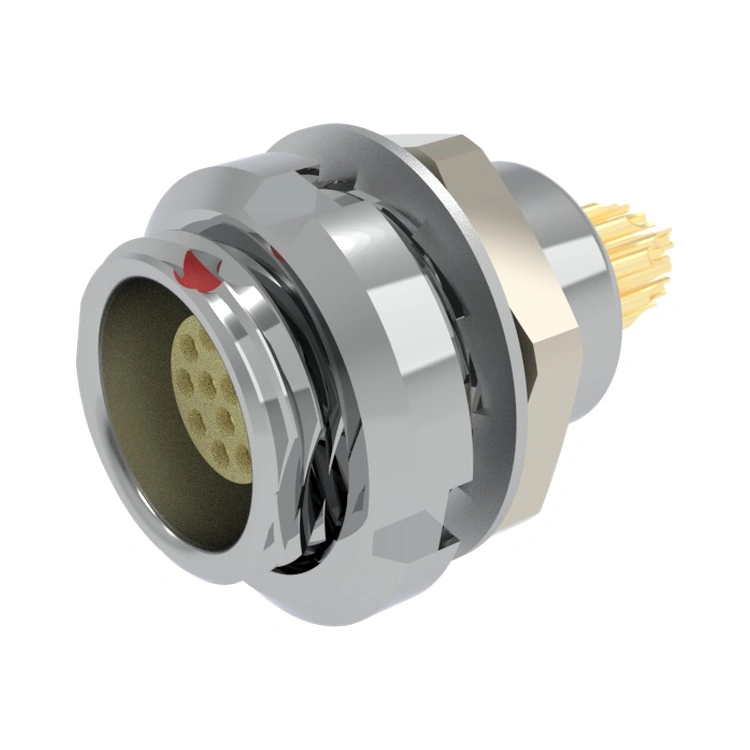

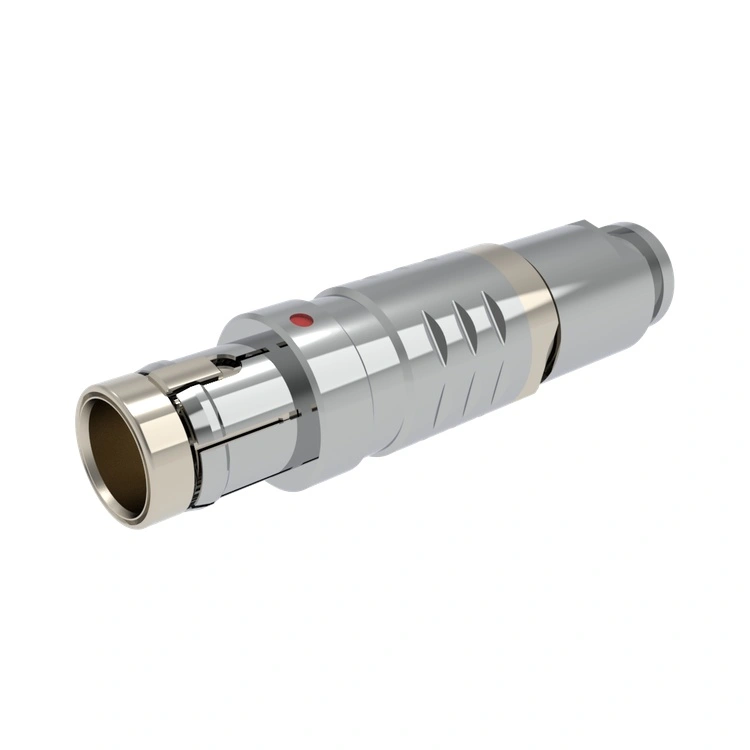

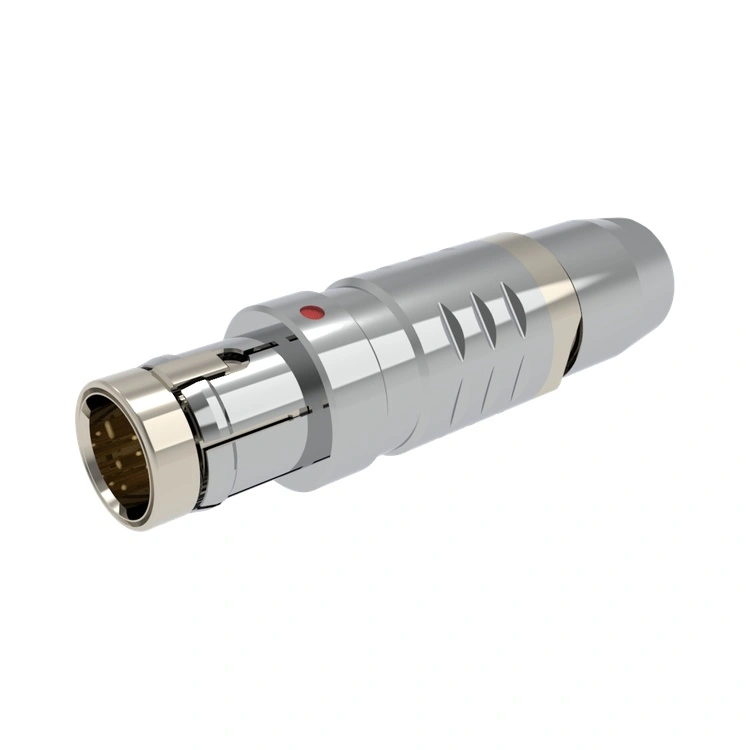

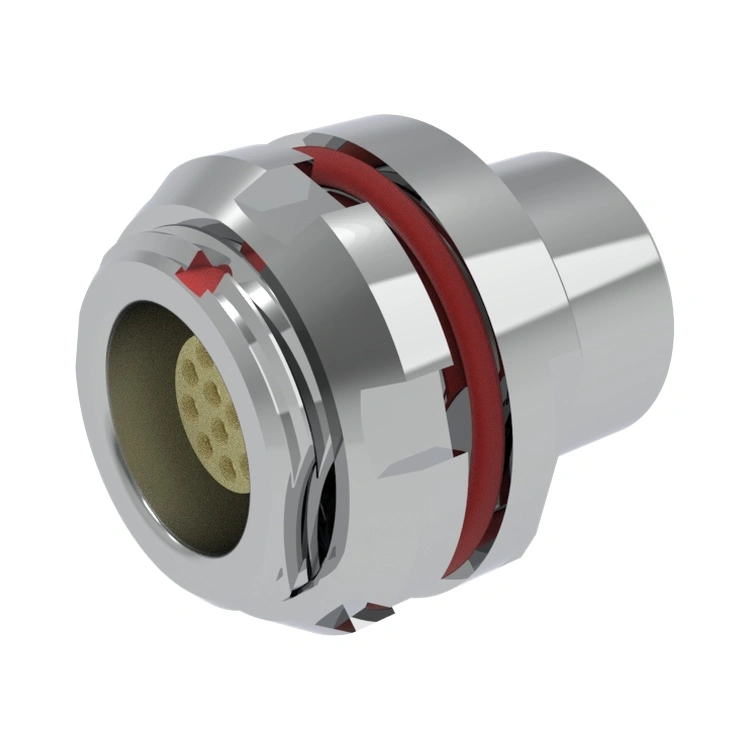

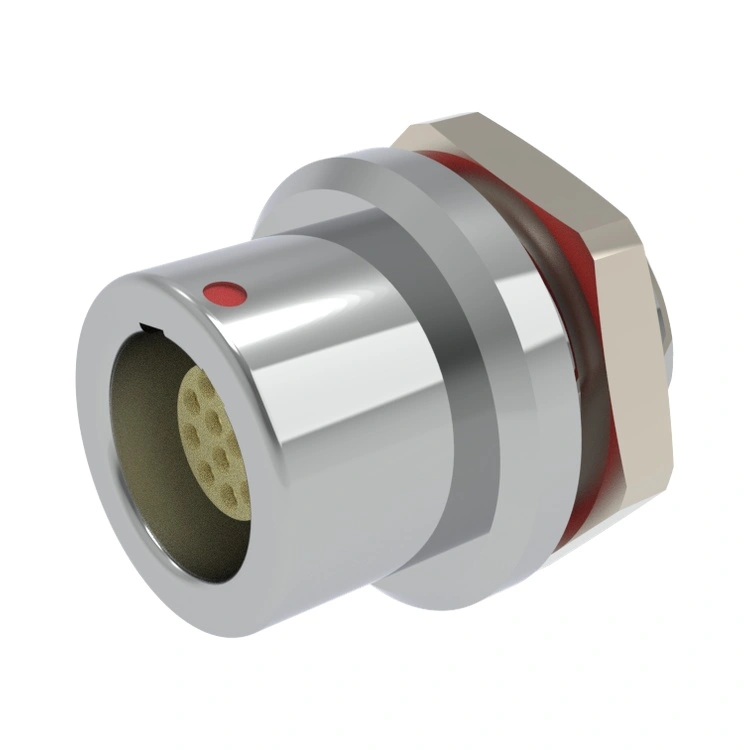

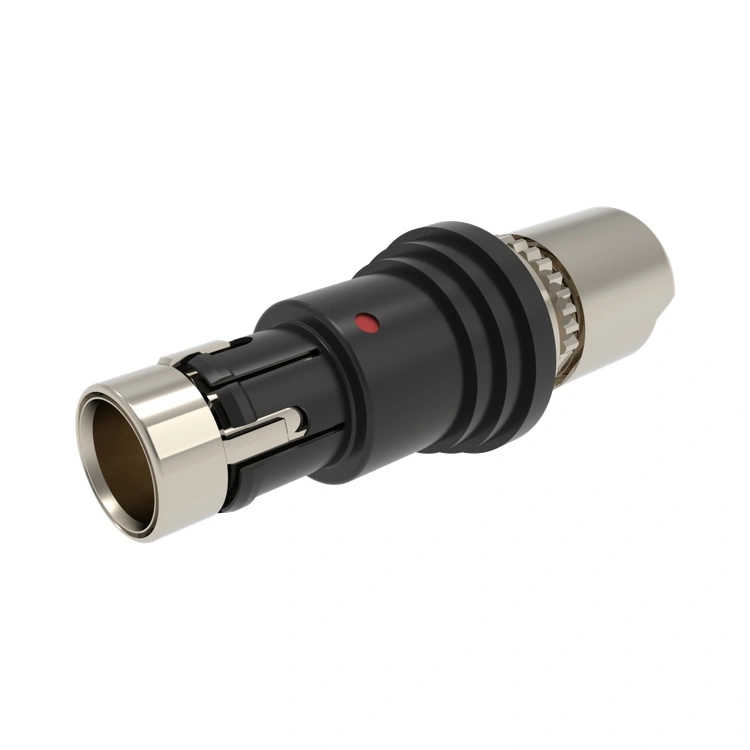

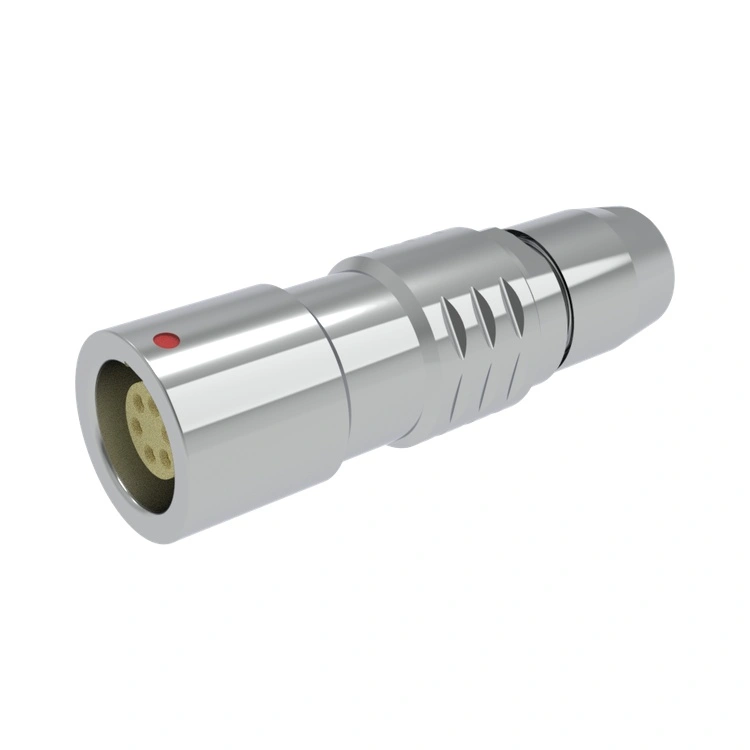

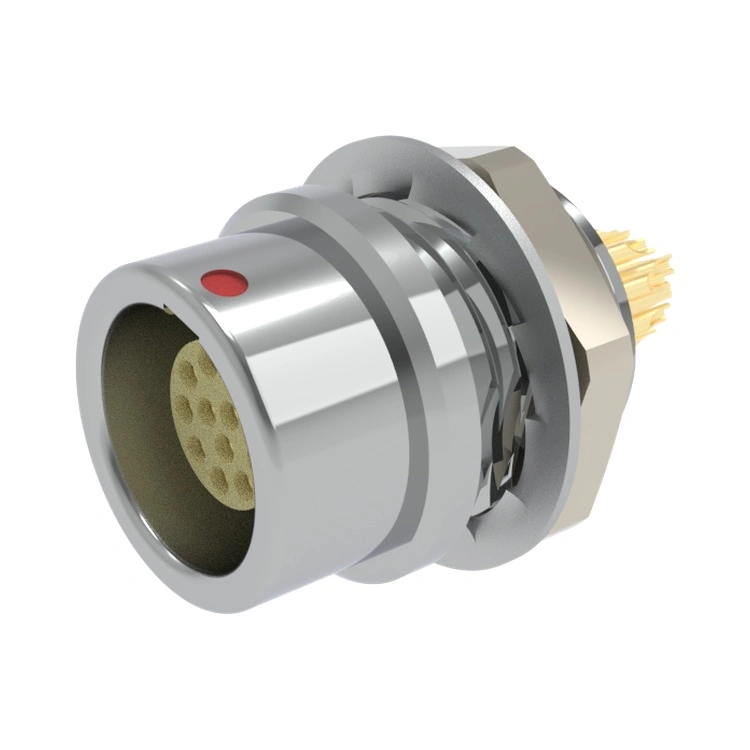

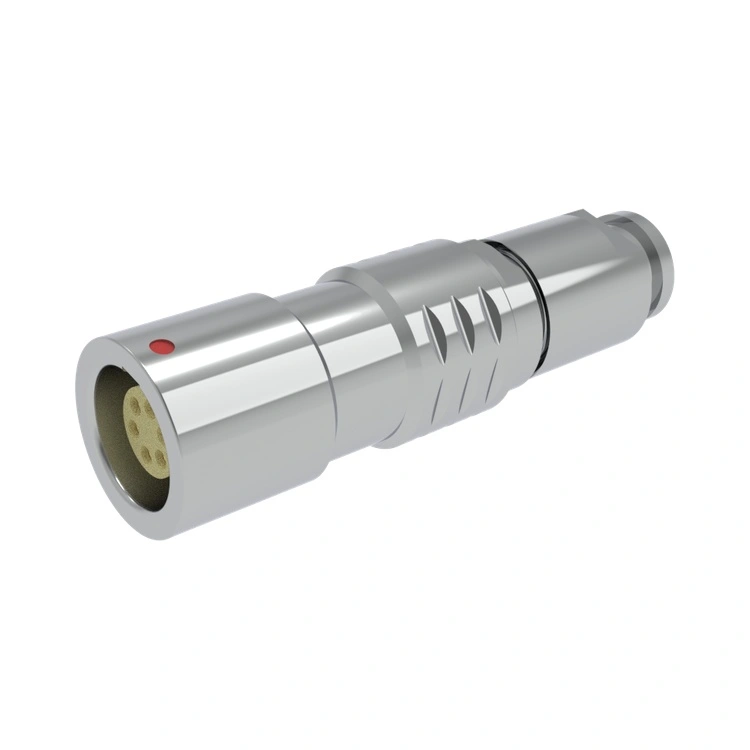

У серії C використовується перевірена система самозамикання типу Push-Pull, яка розміщена в міцному суцільнометалевому корпусі, який забезпечує необхідний захист від електромагнітних перешкод і механічний захист. Серія C доступна в корпусах розмірів від 0 до 2 із кількістю контактів від 2 до 26 контактів. Серія C підтримує типи закріплень під пайку та друковану плату, враховуючи різноманітні переваги складання в різних виробничих середовищах. Роз’єм працює в стандартному діапазоні температур від -45°C до +125°C і забезпечує захист IP50/IP68, що робить його придатним для внутрішнього та зовнішнього застосування. Reunion виробляє серію C із застосуванням усталених виробничих процесів — точної механічної обробки, лиття під тиском і автоматизованого складання — забезпечуючи постійну якість і короткі терміни виконання навіть при великих обсягах. Для системних інтеграторів і виробників комплектного обладнання, які понад усе цінують простоту, надійність і економічну ефективність, серія C забезпечує саме те, що потрібно, без додаткових функцій, які додають непотрібних витрат.
Серія C зосереджена на забезпеченні перевіреної надійності та простої функціональності за найдоступнішою ціною.
| Особливість | Вигода |
| Push-Pull Self-Latching | Керування однією рукою з тактильним підтвердженням блокування — просте та інтуїтивно зрозуміле для кінцевих користувачів. |
| Суцільнометалева корпусна конструкція | Забезпечує фундаментальну механічну міцність і основний захист від електромагнітних перешкод у легкій упаковці. |
| Перевірена система контактів | Позолочені латунні контакти з надійними сполучними характеристиками — перевірені на мільйонах одиниць. |
| Діапазон конфігурації | Від 2 до 26 контактів на вибір і оболонка серії 0~2 |
| Кілька варіантів завершення | Контакти для пайки та друкованих плат — гнучкі для ручного складання або автоматизованих виробничих ліній. |
| Практичний екологічний рейтинг | Робочий діапазон від -45°C до +125°C |
Випробування та вимірювання– Інфрачервоний прилад нічного бачення, аналізатор даних, тестер температури
військовий– Комп’ютери, GPS, навігаційні системи тощо.
Промисловий контроль– Панелі HMI, датчики конвеєрної системи та інтерфейси оператора верстатів.
Комунікаційне обладнання– Встановлені в стійку мережеві комутатори, аудіо маршрутизатори та підсилювачі розподілу мовлення.
| Параметр | Специфікація |

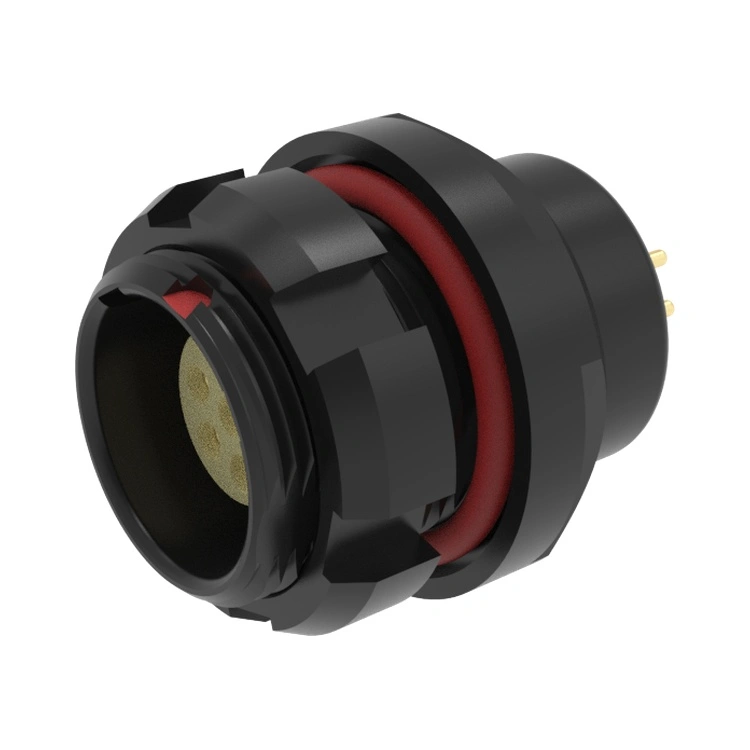

| Матеріал оболонки | Латунь з хромелюванням (стандарт); чорний хромований варіант |
| Розміри оболонки | 0, 1, 2 |
| Кількість контактів | Від 2 до 26 штифтів |
| Контактний матеріал | Латунь з позолотою |
| Контактний опір | ≤5 мОм |
| Опір ізоляції | ≥5000 МОм |
| Цикли парування | >3000 операцій |
| Робоча температура | -45°C ~ +125°C |
| захист | IP50/IP67 |
| Стійкість до сольових бризок | >72 години |
| вібрація | 10–500 Гц, 5g |
| Механічний удар | 50 г, 6 мс |
| EMI екранування | Суцільнометалевий корпус забезпечує основний захист |

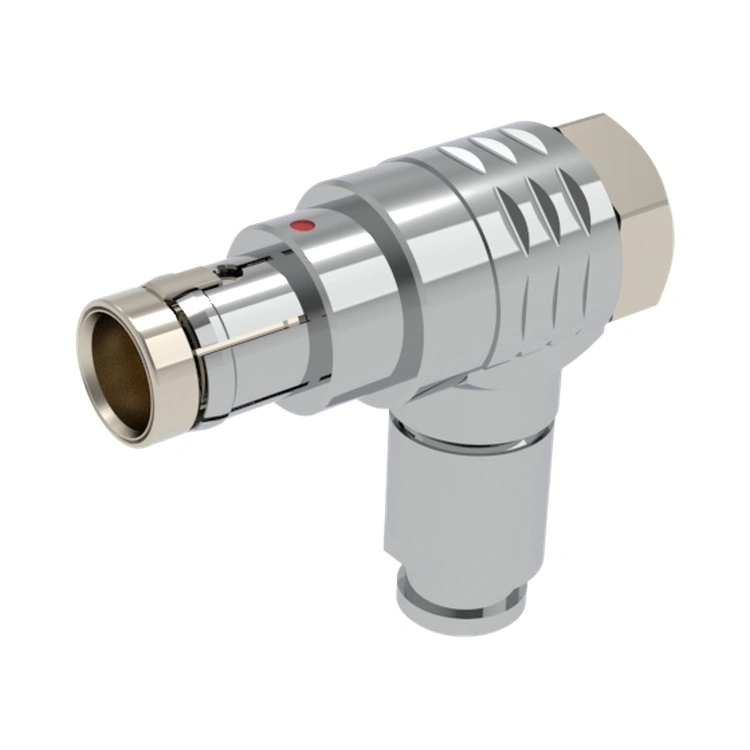

| Стилі закінчення | Припій, PCB (прямий або прямокутний) |
Усі роз’єми серії C відповідають RoHS і проходять 100% електричні випробування — безперервність, опір ізоляції та діелектричну стійкість — перед відправленням.
| Аспект | Серія Reunion C | Типовий європейський/американський еквівалент | Типові недорогі альтернативи без бренду |
| Ціна | Найконкурентніший у лінійці Reunion | 3–4 рази вище | Порівнянні, але суперечливі |
| Послідовність якості | Виробництво сертифіковане ISO, 100% перевірено | Високий | Випадкове/без тестування |
| Сумісність | Взаємозамінні з основними брендами | Власний | Нестандартні розміри |
| Час виконання | Стандарт 10-15 днів | 4–8 тижнів | Змінний, часто недоступний |
| MOQ | Немає MOQ для стандартних елементів | Високий MOQ (300–500) | Низький MOQ, але без підтримки |
| Простежуваність | Повна відстежуваність ERP | так | жодного |
| Технічна підтримка | Цілодобова інженерна реакція | Повільніша відповідь | Обмежено або жодного |
| Налаштування | Низький MOQ, швидкий поворот | Повільно, дорого | Не пропонується |
| Фабричний досвід | 15 років власного виробництва | Часто аутсорсинг | Невеликі майстерні |
Серія C пропонує оптимальний баланс ціни та гарантії якості — ви не платите за непотрібні функції, але ви також не виставляєте свій продукт невідомим постачальникам.
Система управління якістю Reunion застосовує однакові суворі стандарти для всіх ліній продукції, включаючи серію C.
| Атестація | Область застосування |
| ISO 9001:2015 | Система управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — зменшення відходів і стале використання матеріалів. |
| ISO 13485:2016 | Управління якістю медичних пристроїв — застосовується до серії C, що використовується в обладнанні для моніторингу загального відділення. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Система відстеження Reunion на основі ERP забезпечує повну документацію для кожної партії серії C, від перевірки вхідного матеріалу до остаточного функціонального тестування.
| Пункт | Деталь |
| Стандартна упаковка | Антистатичні пакети, картонні коробки з внутрішньою прокладкою. |
| Масова упаковка | Для замовлень великого обсягу доступна упаковка на лотках або котушках (з підтримкою автоматичного вибору та розміщення). |
| Час виконання | Зразки: 7–10 днів; Виготовлення замовлення: 15–20 днів |
| Способи доставки | Навалом: морські або авіаперевезення; Зразки: експрес (DHL, FedEx, TNT, UPS, EMS). |
| Умови доставки | EXW, FCA, FOB, CIF, CPT. |
У більшості стандартних конфігурацій так — серія C розроблена для механічної та електричної сумісності з найпоширенішими круглими форматами двотактних роз’ємів, включаючи ключові європейські серії. Reunion підтримує базу даних перехресних посилань, що охоплює Fischer, ODU та інші великі бренди. Однак, оскільки сумісність залежить від певних варіантів розташування контактів і ключів, ми рекомендуємо надіслати креслення роз’єму або фотографію вирізу панелі для перевірки. Наша команда інженерів підтвердить придатність, форму та функціональність перед тим, як ви приступите до виробництва. Ми успішно надали сумісні рішення для більш ніж 250 виробників комплектного обладнання, які раніше отримували від європейських постачальників, часто без необхідності вносити зміни в їхні існуючі друковані плати або конструкції панелей.
Зразки зазвичай 10 ~ 12 днів.
Замовлення зазвичай займає 15-20 днів.
Налаштування спеціальної специфікації кабелю: 20~30 днів
Ми рекомендуємо вказати тип кабелю, довжину, конфігурацію роз’єму та будь-які вимоги до термоусадки на етапі пропозиції — наша команда інженерів надасть тверде зобов’язання щодо доставки протягом 48 годин. Завжди доступні стандартні конфігурації без MOQ.
