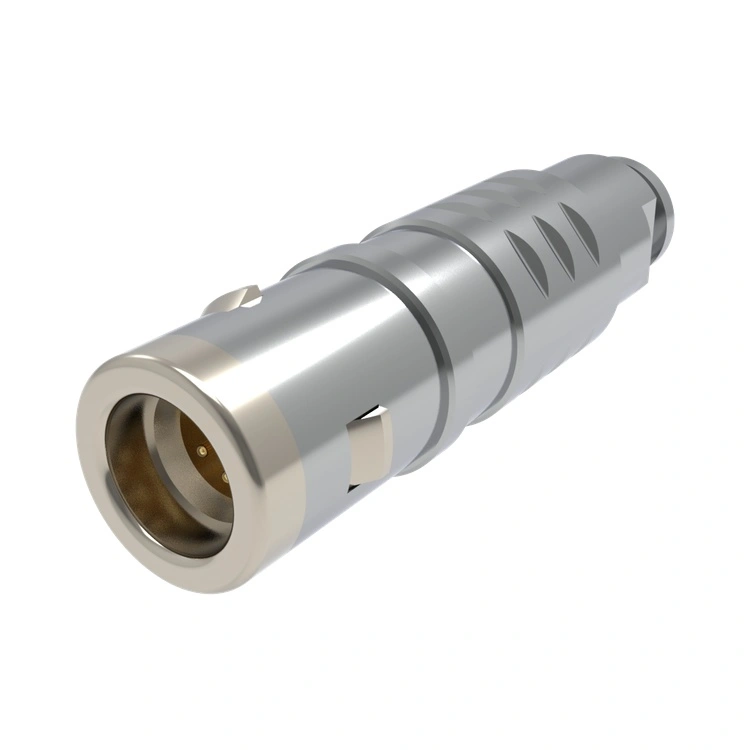

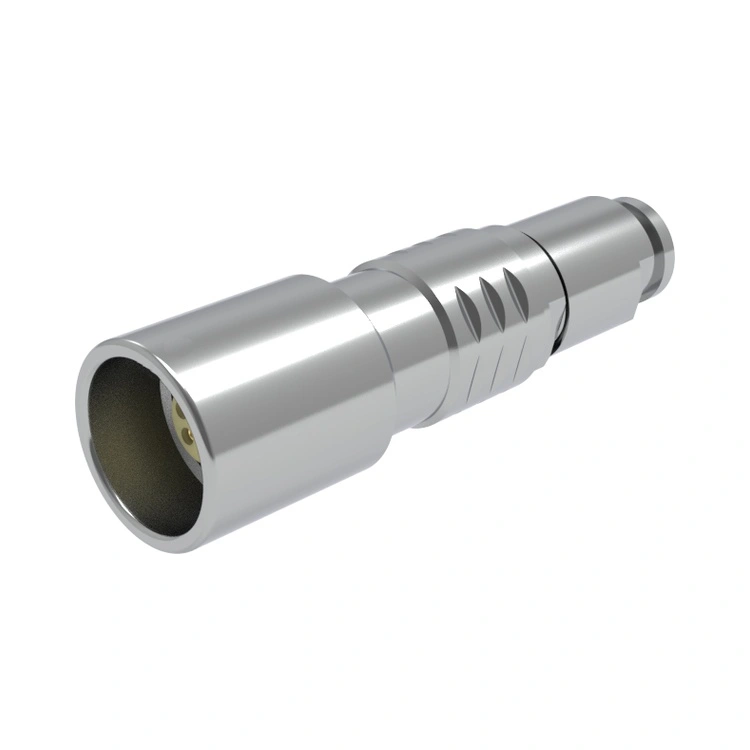

Металевий двотактний з’єднувач серії E представляє стратегічний підхід Reunion до професійного з’єднання для команд інженерів, які розуміють витрати. Усуваючи несуттєві надмірності, зберігаючи основні ознаки якості — надійне самоблокування зі звуковим зворотним зв’язком, суцільнометалеву конструкцію для основного екранування від електромагнітних перешкод і контактні системи, розраховані на 5000+ циклів сполучення. Його стандартний температурний діапазон від -45°C до +125°C охоплює переважну більшість застосувань у контрольованому середовищі, гідроізоляція IP67 підходить для зовнішнього використання. Вертикально інтегроване виробництво Reunion — від власної точної обробки з ЧПК до автоматизованого електричного тестування — знижує витрати на виробництво без шкоди для якості. Для OEM-виробників, які виробляють монітори пацієнтів, лабораторні інструменти або промислові засоби керування, металевий двотактний з’єднувач серії E забезпечує необхідну продуктивність, зберігаючи вашу структуру маржі. Кожна одиниця забезпечена 12-місячною гарантією та повною системою відстеження ERP, що гарантує безризикову інтеграцію у ваш ланцюг поставок.
Серія E зосереджена на забезпеченні найважливіших функцій роз’єму за найбільш конкурентоспроможною ціною, із задокументованою надійністю та прозорістю ланцюга поставок.
| Особливість | Вигода |
| Продуманий дизайн | Зберігає всі основні функції Push-Pull, усуваючи дорогі зайві специфікації — ідеально підходить для закупівлі великих обсягів OEM. |
| Надійна фіксація Push-Pull | Швидке підключення однією рукою з тактильним і звуковим підтвердженням блокування, що скорочує час встановлення та кількість помилок користувача на складальних лініях. |
| Суцільнометалеві конструкції | Забезпечує фундаментальне екранування від електромагнітних перешкод і механічну міцність за невелику частку вартості спеціалізованих конструкцій. |
| Гнучке припинення | Контакти під пайку та друковану плату підходять для різних методів складання та типів кабелів — зразки доступні з терміном виконання 5–7 днів. |
| Стандартна екологічна стійкість | Робочий діапазон від -45°C до +125°C охоплює більшість промислових, комерційних і медичних приміщень. |
| Перевірена довговічність | >5000 циклів сполучення з постійним контактним опором (≤5 мОм початково) — надійність для довговічного обладнання. |
| Без непотрібних опцій | Оптимізована лінійка продуктів означає швидшу доставку (15–20 днів для виробничих замовлень) і нижчі витрати на зберігання запасів. |
Металевий двотактний з’єднувач серії E є остаточною відповіддю компанії Reunion на потреби ринку в круглому з’єднувачі «без надмірностей, повної продуктивності», який робить якісне з’єднання доступним для повсякденних застосувань — тепер із прозорими умовами гарантії та безумовною політикою повернення для кваліфікованих покупців OEM.
Металевий двотактний з’єднувач серії E спеціально створений для застосувань, де оптимізація витрат є основною метою конструкції, але надійність з’єднання не може бути поставлена під загрозу.
Медичне обладнання - діагностичний моніторинг, хірургічна система
Промислове керування – модулі вводу/виводу ПЛК, панелі оператора та датчики конвеєрної системи.
Лабораторні прилади – спектрофотометри, центрифуги та камери для вимірювання температури.
Комунікаційне обладнання – мережеві комутатори, з’єднувальні пристрої для стійки базових станцій і аудіомаршрутизатори трансляції.
Системи безпеки – з’єднання камер спостереження, панелі контролю доступу та модулі системи сигналізації.
| Параметр | Специфікація |
| Матеріал оболонки | латунь з нікелюванням (стандарт); |
| Розміри оболонки | 0, 1 |
| Контакти | Від 2 до 6 штифтів |
| Цикли парування | >5000 операцій |
| Діапазон температур | -45°C ~ +125°C |
| EMI екранування | Суцільнометалевий корпус забезпечує базове екранування |
| Захист від проникнення | IP67l |
| Стійкість до сольових бризок | >48 годин |
| вібрація | 10–2000 Гц, 10g |
| Механічний удар | 100 г, 6 мс |
| Контактний опір | ≤5 мОм (початковий) |
| Опір ізоляції | ≥5000 МОм (при 500 В постійного струму) |
| Стилі закінчення | Припій і друкована плата (прямий або кутовий) |
Усі роз’єми серії E відповідають RoHS і проходять 100% електричні випробування (безперервність, ізоляція, діелектрична міцність) перед відправленням. Статистичний контроль процесів Reunion (SPC) забезпечує узгодженість розмірів у великих тиражах. Доступні повні таблиці даних для тестування та 3D-моделі STEP, що дозволяє вашій команді інженерів перевірити механічне прилягання, не чекаючи фізичних зразків.
| Пункт | Деталь |
| Стандартна упаковка | Антистатичні пакети з індивідуальним захистом від порожнин; армований гофрокартон. |
| Масова упаковка | Доступно для замовлень великого обсягу (500+ штук) – упаковка на лотках або котушках для підтримки автоматизованого збирання. |
| Маркування | Стандартний номер деталі та маркування коду партії; індивідуальне маркування доступне за запитом. |
| Час виконання | Зразки: 7–107 днів; Виробничі замовлення: 15–20 днів (оптимізована лінійка продуктів дозволяє швидше оформити замовлення). |
| Способи доставки | Навалом: морські або авіаперевезення; Зразки: експрес (DHL, FedEx, TNT, UPS, EMS). |
| Умови доставки | EXW, FCA, FOB, CIF, CPT — гнучкість відповідно до ваших уподобань щодо закупівель. |
| Гарантія | 12-місячна стандартна гарантія від виробничих дефектів; додаткове розширене покриття доступне для контрактних виробничих партнерств. |
| Аспект | Серія Reunion F | Типова порівняльна серія для Європи та США | Типові недорогі альтернативи |
| Ціна | ~1/3 преміальних брендів | Преміальна вартість | Змінний, часто непослідовний |
| якість | Послідовне виробництво, сертифіковане за стандартом ISO 13485:2016 | Високий | Несертифікована зміна від партії до партії |
| Сумісність | Взаємозамінний з основними системами (альтернативи LEMO/ODU) | Власний | Часто нестандартні розміри |
| MOQ | Немає MOQ для стандартних елементів; низький MOQ для замовлення | Високий MOQ (500+) | Низький MOQ, але погана підтримка |
| Час виконання | Типово 15-20 днів | 4–8 тижнів | Мінливий, ненадійний |
| Простежуваність | Повна відстежуваність ERP від зливка до готового продукту | так | Немає або обмежено |
| Фабричний досвід | 15 років власного виробництва на заводі площею 3000㎡ у Дунгуані | Часто аутсорсинг | Невеликі майстерні |
| Гарантія якості | 100% перевірено, задокументовано, зі звітами для завантаження | так | Випадкове або без тестування |
| Захист покупців | Гарантія 24 місяці + політика повернення | Варіюється | Немає гарантій або незрозумілих умов |
Серія E займає унікальну позицію: вона пропонує послідовність виробництва преміум-класу та документально підтверджену сумісність за ціною, ближчою до бюджетних альтернатив. Ви не жертвуєте якістю заради вартості — ви просто усуваєте непотрібні функції, підкріплюючись гарантією, яка захищає вашу виробничу лінію.
Обробка з ЧПК – високошвидкісні автоматичні токарні верстати виготовляють корпуси з допуском ±0,02 мм.
Покриття – покриття оболонки та контактне селективне золоте покриття на автоматизованих лініях із моніторингом концентрації у ванні.
Лиття під тиском – ізолятори, відлиті з інженерних пластмас.
Монтаж – напівавтоматичні лінії з оглядовим контролем для вирівнювання контактів і зусилля введення.
Тестування – 100% електрична перевірка (безперервність, ізоляція, діелектрична міцність) із записом даних для кожної партії.
Упаковка – антистатичні вакуумні пакети з осушувачем; масова упаковка для великих автоматизованих складальних ліній.
A: Так. У більшості стандартних конфігурацій металевий двотактний з’єднувач серії E механічно та електрично розроблений з урахуванням взаємозамінності для найпоширеніших форм-факторів круглого роз’єму. Reunion підтримує перехресну довідкову документацію для ключових європейських і американських серій. Однак, оскільки бренди преміум-класу іноді використовують власну відстань між контактами або позиції ключів, ми завжди рекомендуємо надсилати креслення наявного роз’єму або номер деталі для перевірки. Наша команда інженерів підтвердить сумісність і, якщо необхідно, внесе корективи, щоб забезпечити справжню заміну без модифікації друкованої плати або панелі. Ми успішно надали альтернативи серії F більш ніж 300 OEM-виробникам із задокументованими звітами про перевірку, доступними за запитом.
A: Абсолютно ні. Серія E досягає економічної ефективності за рахунок спрощення конструкції та вибору матеріалів, а не зниження якості. Ми використовуємо ту саму систему управління якістю ISO 13485:2016 для всіх лінійок продуктів. Кожен з’єднувач серії E проходить 100% електричне випробування (контактний опір, ізоляція, діелектрична стійкість) і механічне випробування на основі зразка (сила сполучення, утримання). Економія матеріалів досягається завдяки використанню латуні замість дорожчих сплавів, вибору стандартної товщини покриття, а не завищеної, а також скороченню косметичних етапів фінішної обробки — і все це не впливає на функціональні характеристики чи довговічність. Наша система ERP забезпечує повну відстежуваність від сировини до готової продукції, так само, як і для нашої преміальної серії. Ви можете завантажити наші останні звіти про випробування, сертифікати матеріалів і 3D-моделі безпосередньо з нашої технічної бібліотеки.
