Чому роз’єм для промислових датчиків серії M12 необхідний для надійного підключення до інтелектуальної фабрики

Сучасні системи автоматизації залежать від стабільних зв’язків між датчиками, контролерами, машинами та мережами зв’язку.Возз'єднання'sРоз'єм промислового датчика серії M12призначений для таких вимогливих середовищ, поєднуючи стандартизований 12-міліметровий різьбовий інтерфейс, захист IP67, кілька конфігурацій контактів і надійну передачу сигналу для промислових зондування та автоматизації.

Роз’єм M12 став практичним стандартом підключення промислових датчиків, оскільки він поєднує компактний розмір, механічну безпеку, захист навколишнього середовища та електричні характеристики. Вибір правильної конфігурації M12 може безпосередньо вплинути на надійність системи для застосувань, починаючи від датчиків наближення та фотоелектричних датчиків до тиску, температури та пристроїв IO-Link. Reunion пропонує рішення для роз’ємів датчиків M12 із конфігураціями від 2 до 17 контактів, опціями з кодуванням A, екранованими чи неекранованими конструкціями, позолоченими латунними контактами та індивідуальними кабельними збірками. Завдяки захисту IP67, 100% електричних випробувань і відповідності стандарту DIN EN 61076-2-101 сімейство роз’ємів підходить для вимогливих виробничих умов, пакувального обладнання, автомобільної електроніки, обладнання для харчової промисловості та інших систем промислової автоматизації.

Зміст

1. Що таке роз’єм промислового датчика серії M12?
2. Чому роз’єм M12 широко використовується в промисловій автоматизації?
3. Які ключові функції слід шукати інженерам?
4. Короткий огляд технічних характеристик роз’єму M12
5. Де зазвичай використовуються роз’єми датчиків M12?
6. Як вибрати правильний роз’єм датчика M12?
7. Що робить рішення Reunion M12 практичним вибором?
8. Часті запитання
9. Висновок

Що таке роз’єм промислового датчика серії M12?

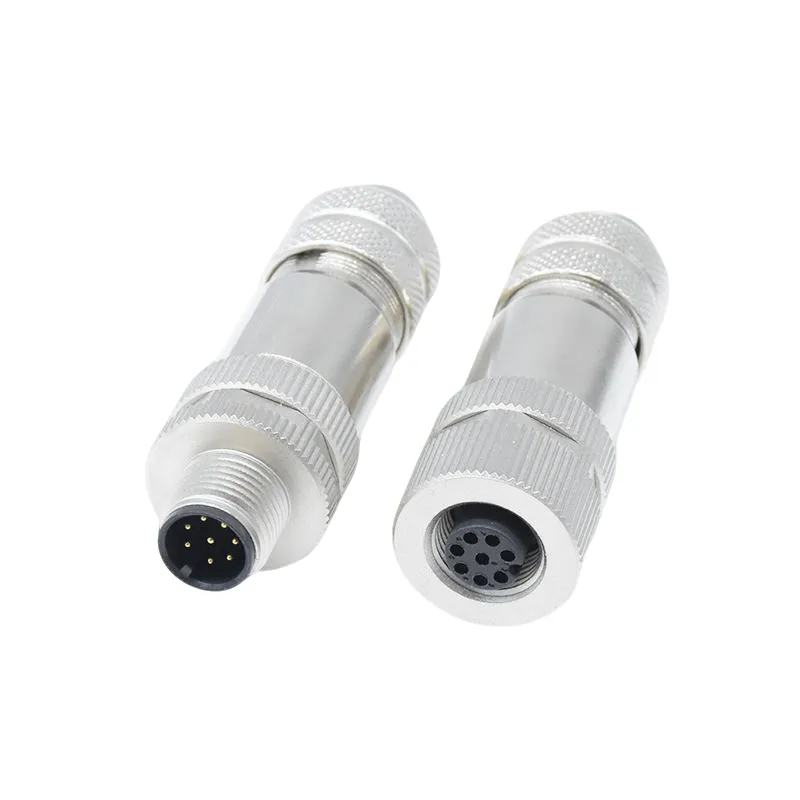

Роз’єм M12 — це компактний круглий роз’єм із номінальним інтерфейсом 12 мм, який зазвичай використовується для під’єднання промислових датчиків і компонентів автоматизації. Його різьбовий з’єднувальний механізм створює надійне з’єднання, яке є менш вразливим до вібрації, ніж багато звичайних конструкцій штекерів і розеток.

TheРоз'єм промислового датчика серії M12особливо пов'язаний із застосуванням датчиків, оскільки конфігурація з A-кодом підтримує звичайні промислові функції зондування. Залежно від кількості контактів і електричної конструкції з’єднання M12 може передавати потужність, дискретні сигнали, аналогові сигнали або цифровий зв’язок.

Серія M12 від Reunion розроблена відповідно до DIN EN 61076-2-101 і доступна в конфігураціях від 2 до 17 контактів. Асортимент продукції також включає екрановані та неекрановані версії, різні методи завершення та кабельні збірки для різного розташування обладнання.

Чому роз’єм M12 широко використовується в промисловій автоматизації?

Промислові датчики часто працюють у середовищах, де не уникнути вібрації, пилу, вологи, масла, хімікатів і повторних механічних рухів. Роз’єм, який використовується в цих умовах, повинен робити більше, ніж просто передавати електричний сигнал.

1. Надійне різьбове з'єднання

Механізм різьбового з’єднання допомагає підтримувати стабільне сполучення, коли датчики встановлені на рухомих машинах, конвеєрах, роботизованому обладнанні та виробничих лініях. Це зменшує ймовірність переривчастих з’єднань, викликаних вібрацією.

2. Компактний промисловий дизайн

Форм-фактор 12 мм забезпечує корисний баланс між простором для встановлення та можливістю підключення. Інженери можуть інтегрувати датчики у відносно компактні конструкції машин без використання великих роз’ємів.

3. Охорона навколишнього середовища

Захист IP67 у сполученому стані допомагає захистити з’єднання від пилу та тимчасового занурення у воду. Це робить відповідні конфігурації M12 корисними для зон промивання, зовнішнього обладнання та виробничих середовищ із високим вмістом частинок.

4. Підтримка інтелектуальних датчиків

Промислова автоматизація все більше переходить на підключені датчики та діагностику в реальному часі. Відповідна 4-контактна конфігурація M12 може підтримувати зв’язок IO-Link, дозволяючи даним датчиків і діагностичній інформації передаватись через ту саму інфраструктуру підключення.

Які ключові функції слід шукати інженерам?

Не кожен роз’єм M12 ідентичний. Вибираючи роз’єм для промислової сенсорної системи, інженери повинні оцінити електричні характеристики, захист навколишнього середовища, механічну конструкцію та сумісність із запланованим датчиком.

• А-кодований інтерфейс:Загальна конфігурація для промислових датчиків.
• Варіанти від 2 до 17 контактів:Дозволяє роз’єму відповідати простим і складнішим вимогам до сигналу.
• Захист IP67:Підходить для багатьох вимогливих заводських і зовнішніх середовищ за умови правильного з’єднання.
• Позолочені контакти:Латунні контакти з позолотою допомагають підтримувати низький контактний опір і стійкість до корозії.
• Екрановані версії:Корисно для програм, де електромагнітні перешкоди можуть впливати на аналогові або цифрові сигнали.
• Варіанти кабелю PUR:Підходить для середовищ, пов’язаних із застосуванням масла, СОЖ, хімікатів або частих переміщень.
• Кілька методів завершення:Конфігурації для припою, припою зануренням, обжиму та з гвинтом підтримують різні вимоги до встановлення.

Для програм інтелектуального зондування особливо важливими стають екранування, конструкція кабелю, якість контакту та цілісність сигналу. Вибір цих характеристик відповідно до фактичного робочого середовища може допомогти зменшити кількість збоїв, пов’язаних із підключенням.

Короткий огляд технічних характеристик роз’єму M12

У наведених нижче специфікаціях узагальнено типові електричні та механічні параметри діапазону роз’ємів датчиків M12 із кодуванням A Reunion.

Загальні технічні характеристики включають діапазон робочих температур від -25°C до +85°C, захист IP67 при з’єднанні, принаймні 100 циклів з’єднання та стійкість до соляного туману протягом 48 годин. У коннекторі використовується ізоляція PA66 і латунні контакти з позолотою. Матеріали відповідають RoHS, а виробничі одиниці проходять електричні випробування перед відправкою.

Де зазвичай використовуються роз’єми датчиків M12?

Комбінація компактної конструкції, різьбового фіксатора, захисту від навколишнього середовища та гнучкої конфігурації штифтів робить з’єднання M12 придатним для широкого спектру програм автоматизації.

Автоматизація виробництва

Датчики наближення, фотоелектричні датчики, кінцеві вимикачі та інші машинні датчики можуть використовувати з’єднання M12 для передачі сигналів виявлення на ПЛК і системи керування.

Автомобілебудування

Автомобільні виробничі лінії часто включають високий рівень вібрації, автоматизовану обробку матеріалів і розгалужені мережі датчиків. Механічно захищений роз’єм може допомогти підтримувати надійні з’єднання під час безперервної роботи.

Пакувальне обладнання

Пакувальне обладнання залежить від точного визначення продуктів, позицій, контейнерів і станів машини. З’єднання датчиків M12 можуть спростити підключення проводів між датчиками та системами автоматизованого керування.

Обробка харчових продуктів

Середовища змивання вимагають роз’ємів із відповідним захистом від навколишнього середовища. З’єднання M12 з рейтингом IP67 можна розглядати там, де потрібна пило- та вологостійкість, за умови, що вся установка спроектована та обслуговується належним чином.

Розумне виробництво та IO-Link

Датчики з підтримкою IO-Link можуть надавати дані процесу та діагностику на додаток до звичайних сигналів датчиків. Відповідна екранована 4-контактна конфігурація M12 може забезпечити практичний інтерфейс для цих підключених пристроїв.

Як вибрати правильний роз’єм датчика M12?

Вибір роз’єму M12 слід починати з електричних і механічних вимог датчика, а не просто з вибору найдешевшого варіанту.

1. Підтвердьте кількість пінів.Визначте, скільки джерел живлення, сигналу, зв’язку та допоміжних з’єднань потрібно.
2. Перевірте вимоги до напруги та струму.Переконайтеся, що вибрана конфігурація забезпечує достатню електричну потужність для програми.
3. Виберіть тип кодування.Роз’єми M12 з кодуванням A зазвичай пов’язують із датчиками та приводами.
4. Оцініть умови навколишнього середовища.Враховуйте воду, пил, масло, хімічні речовини, температуру, вібрацію та зовнішній вплив.
5. Визначте, чи потрібне екранування.Екрановані версії можуть бути корисними для чутливих до електромагнітних перешкод аналогових і цифрових програм зв’язку.
6. Виберіть відповідний кабель.PUR може бути корисним у складних промислових середовищах, тоді як PVC може підходити для менш агресивних застосувань.
7. Вкажіть орієнтацію роз’єму.Прямі та прямокутні конструкції можуть допомогти оптимізувати прокладку кабелю та доступний простір для встановлення.

Для додатків IO-Link звичайним вибором є конфігурація з 4-контактним A-кодом. Там, де потрібні кабелі, електромагнітні умови або рух машини, конструкцію кабелю та екранування слід оцінювати разом із самим роз’ємом.

Що робить рішення Reunion M12 практичним вибором?

Возз'єднання об’єднує виробництво роз’ємів, обробку кабелів, складання та електричні випробування в рамках інтегрованого виробничого процесу. Цей підхід забезпечує кращий контроль над критичними етапами виробництва, від точної механічної обробки та вибіркового покриття до лиття під тиском і остаточної перевірки.

Виробництво роз’ємів M12 компанії включає автоматизоване складання та 100% електричну перевірку, що охоплює цілісність, опір ізоляції та діелектричну стійкість. Серійне тестування навколишнього середовища також використовується для таких параметрів, як герметичність IP67 і стійкість до соляного туману.

Для OEM-виробників і системних інтеграторів налаштування можуть виходити за межі корпусу роз’єму. Доступні варіанти:

• Конфігурації від 2 до 17 контактів
• Індивідуальна довжина кабелю від 0,2 м до 20 м
• ПУР або ПВХ кабельні оболонки
• Прямі або прямокутні конфігурації
• Конструкції для монтажу на панелі або кабелю
• Екранована або неекранована конструкція
• Наконечник під пайку, обжим, пайку зануренням або з гвинтом
• Індивідуальне маркування та упаковка кабелю

Для покупців, які оцінюють постачальників, системи якості та відстеження можуть бути такими ж важливими, як і фізичні характеристики роз’єму. Реюньйон заявляє, що його виробництво працює відповідно до систем управління ISO 9001, ISO 14001 та ISO 13485, з матеріалами, сумісними з RoHS, і збереженою інспекційною документацією.

Часті запитання

1. Для чого в основному використовується роз’єм промислового датчика серії M12?

Роз'єм датчика M12 в основному використовується для підключення промислових датчиків до систем керування, ПЛК, модулів введення/виведення та обладнання автоматизації. Типові сфери застосування включають датчики наближення, фотоелектричні датчики, датчики тиску, датчики температури та пристрої IO-Link.

2. Яка конфігурація M12 зазвичай використовується для IO-Link?

4-контактна конфігурація M12 з A-кодом зазвичай використовується для датчиків IO-Link. Типове розташування забезпечує з'єднання живлення та лінію зв'язку C/Q. Екрановані версії та відповідну конструкцію промислового кабелю можна вибрати, якщо є проблеми з електромагнітними перешкодами або більшою довжиною кабелю.

3. Чи може роз’єм M12 одночасно передавати живлення та дані?

так Залежно від конфігурації штифтів і застосування, з’єднання M12 може передавати як живлення, так і сигнал або функції зв’язку. Наприклад, 4-контактна конфігурація може підтримувати живлення та дані IO-Link, тоді як версії з більшою кількістю контактів можуть приймати додаткові сигнали.

4. Чи підходить роз’єм M12 для вологих або запилених промислових середовищ?

Належним чином розроблені та правильно підключені роз’єми M12 можуть забезпечити надійний захист навколишнього середовища. Діапазон роз’ємів датчиків Reunion має рейтинг IP67 у сполучених умовах, що робить його придатним для багатьох застосувань, пов’язаних із запорошеністю, вологістю, на відкритому повітрі та під час миття. Повну установку слід завжди оцінювати за фактичними умовами навколишнього середовища.

5. Які варіанти кабелів доступні для індивідуальних збірок M12?

Індивідуальні вузли можуть постачатися з кабелями різної довжини, оболонками з поліуретану або ПВХ, конфігураціями прямих або прямокутних роз’ємів, варіантами екранування та одно- або двокінцевими кабельними збірками. Це дозволяє адаптувати підключення до різних компонувань машин і вимог до встановлення датчиків.

Висновок

Надійна сенсорна мережа починається з надійних фізичних з’єднань. Правильний роз’єм M12 може забезпечити надійне механічне сполучення, захист навколишнього середовища, низький контактний опір, гнучку пропускну здатність сигналу та сумісність із сучасними архітектурами автоматизації. З кількома конфігураціями контактів, екранованими опціями, захистом IP67 і спеціальними кабельними збірками рішення Reunion M12 може підтримувати широкий спектр промислових вимог датчиків. Якщо ви плануєте нову систему датчиків або замінюєте існуючі промислові роз’єми, дізнайтеся більше про роз’єм для промислових датчиків серії M12 ізв'яжіться з намидля отримання технічних інструкцій, індивідуальних специфікацій і орієнтованої на застосування пропозиції.
