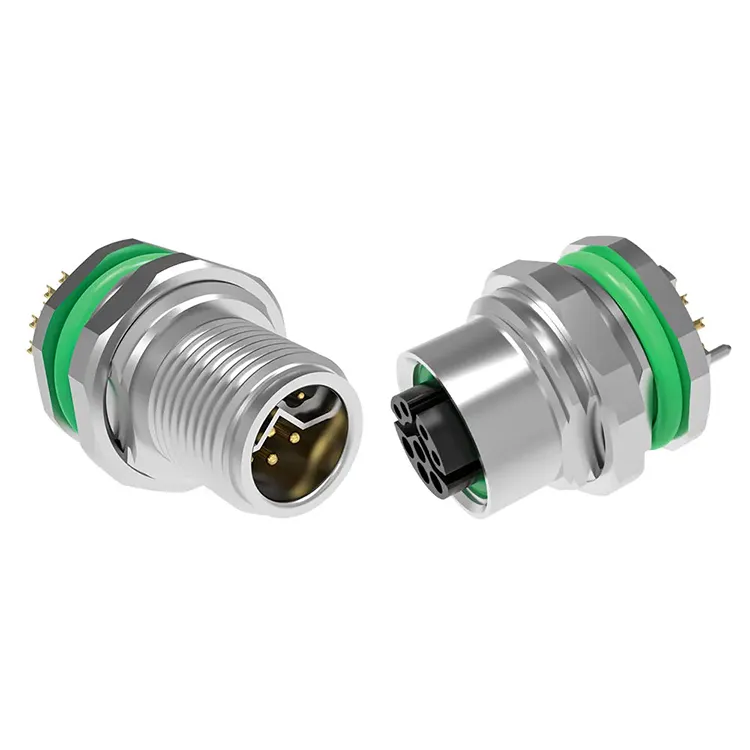

Возз'єднаннязабезпечуєПромисловий роз'єм серії M12як універсальне рішення з’єднання для автоматизації виробництва, датчиків, приводів, систем польової шини, промислової мережі Ethernet і розподілу електроенергії. Завдяки 2–17-контактним конфігураціям, численним варіантам кодування, захисту IP67, а також варіантам екранування та кабельних збірок сімейство роз’ємів розроблено для вимогливих промислових середовищ, де важливі стабільні електричні та механічні з’єднання.
Роз’єм M12 — це більше, ніж компактний круглий роз’єм. Його стандартизований різьбовий інтерфейс, система кодування, захист від навколишнього середовища та широкі електричні конфігурації роблять його важливою технологією підключення для сучасного обладнання автоматизації. Серія M12 може підтримувати різні додатки від датчиків і пристроїв IO-Link до PROFIBUS, DeviceNet, CANopen, промислових Ethernet, сервосистем і розподілу постійного струму. У цьому посібнику пояснюються ключові технічні характеристики, параметри кодування, сценарії застосування, фактори вибору та міркування щодо якості, які інженери та групи закупівель повинні оцінювати, обираючи промисловий з’єднувач M12.
Зміст
Чому роз’єм M12 широко використовується в промисловій автоматизації?
Які ключові характеристики промислового з’єднувача M12?
Чим відрізняються варіанти кодування M12?
Де зазвичай використовуються промислові з’єднувачі M12?
Як правильно вибрати роз’єм M12?
Які фактори якості повинні перевіряти покупці?
Поширені запитання про промислові з’єднувачі M12
Чому роз’єм M12 широко використовується в промисловій автоматизації?
Промислове обладнання потребує з’єднань, які залишаються стабільними, незважаючи на вібрацію, вологість, перепади температури, пил і часте обслуговування. Формат M12 відповідає цим вимогам завдяки компактній круглій конструкції та різьбовому з’єднувальному механізму.
Для інженерів з автоматизації однією з його головних переваг є гнучкість. Різні конфігурації кодування M12 призначені для різних електричних і комунікаційних функцій, допомагаючи запобігти несумісним підключенням. Таким чином, роз’єм можна інтегрувати в датчики, приводи, шафи керування, польові пристрої, двигуни, мережі Ethernet та інше промислове обладнання.
Специфікації продукту Reunion вказують на те, що його серія M12 розроблена відповідно до відповідних стандартів DIN EN 61076-2-101/109/111 і може досягти захисту IP67 у зв’язку. Асортимент продукції також включає екрановані та неекрановані конфігурації, що забезпечує варіанти для додатків з різними вимогами до електромагнітної сумісності.
Для промислових користувачів ця комбінація стандартизованих розмірів, варіантів кодування, захисту навколишнього середовища та гнучкості застосування може спростити проектування проводки та обслуговування.
Які ключові характеристики промислового з’єднувача M12?
Вибір роз’єму лише на основі його фізичного розміру може призвести до невідповідного з’єднання. Електричні характеристики, кодування, кількість контактів, екранування, захист навколишнього середовища та метод завершення слід розглянути перед покупкою.
| Параметр | Типовий діапазон/функція серії M12 | Розгляд заявки |
|---|---|---|
| Кількість пінів | 2–17 контактів залежно від коду | Виберіть відповідно до вимог до потужності та сигналу |
| Поточний рейтинг | Приблизно 0,5–16 A залежно від коду | Важливо для датчиків, приводів, двигунів і ланцюгів живлення |
| Номінальна напруга | Приблизно 30–630 В залежно від конфігурації | Має відповідати робочій напрузі обладнання |
| Рейтинг захисту | IP67 при сполученні | Підходить для багатьох запилених, вологих і миючих середовищ |
| Контактний матеріал | Латунь з позолотою | Підтримує стабільний електричний контакт і стійкість до корозії |
| Ізолятор | PA66 | Забезпечує електричну ізоляцію всередині роз’єму |
| Контактний опір | ≤3 мОм для зазначеного діапазону | Менший опір допомагає підтримувати електричну ефективність |
| Діапазон температур | від -25°C до +85°C | Перевірте фактичне робоче середовище |
| Екранування | Екранований і неекранований варіанти | Екранування може бути важливим у середовищі з електричним шумом |
| Екологічна відповідність | Матеріали, що відповідають RoHS | Корисно для проектів з екологічними вимогами |
Точний рейтинг завжди залежить від вибраного кодування та конфігурації. Наприклад, опубліковані виробником специфікації перераховують вищі поточні можливості для версій S-code та L-code, ніж для кількох сигнально-орієнтованих конфігурацій. Тому код роз’єму слід вибирати разом із вимогами до електрики, а не розглядати як другорядну деталь.
Чим відрізняються варіанти кодування M12?
Кодування M12 є одним із найважливіших факторів при виборі промислового з’єднувача. Різні ключові схеми призначені для різних електричних або комунікаційних функцій.
- А-код:Зазвичай використовується для датчиків, приводів, пристроїв IO-Link і сигналів постійного струму. Конфігурації можуть варіюватися від 2 до 17 контактів.
- B-код:Зазвичай асоціюється з PROFIBUS, DeviceNet та іншими додатками польової шини.
- C-код:Розроблений для додатків живлення змінного струму та доступний у кількох контактних конфігураціях.
- D-код:Використовується для промислових додатків Ethernet, таких як мережеві з’єднання зі швидкістю 100 Мбіт/с.
- X-код:Призначений для високошвидкісних програм Ethernet і зазвичай використовує 8-контактну конфігурацію.
- S-код:Призначений для силового струму змінного струму та сервоприводів.
- L-код:Призначений для розподілу постійного струму та вимог до більшого струму.
Система кодування допомагає зменшити можливість підключення несумісних схем. Інженери повинні підтвердити код роз’єму, розташування контактів, напругу, струм і сполучний інтерфейс, указані виробником обладнання, перш ніж завершувати компонент.
Де зазвичай використовуються промислові з’єднувачі M12?
Компактний форм-фактор і екологічний захист роз'ємів M12 роблять їх придатними для багатьох промислових точок з'єднання.
Автоматизація виробництва
Роз’єми M12 часто використовуються для підключення датчиків наближення, фотоелектричних датчиків, приводів, модулів введення/виведення та пристроїв керування. Їх стандартизований інтерфейс може спростити підключення та обслуговування машини.
Промисловий Ethernet
Конфігурації D-code та X-code можна використовувати для промислових мережевих підключень. На автоматизованих виробничих лініях надійні з’єднання Ethernet важливі для зв’язку між польовими пристроями, контролерами, комутаторами та іншим мережевим обладнанням.
Робототехніка та системи руху
Робототехнічне обладнання може піддавати роз’єми вібрації та повторним рухам. Система різьбових з’єднань забезпечує механічне з’єднання, призначене для захисту від випадкового ослаблення за нормальних умов експлуатації.
Зовнішнє обладнання та обладнання для миття
Завдяки рейтингу IP67 за правильного підключення відповідні конфігурації M12 можна використовувати в середовищах, де обладнання може зіткнутися з водою, пилом або під час звичайного очищення. Правильне встановлення та герметизація залишаються важливими для досягнення зазначеного рівня захисту.
Розподіл електроенергії
Опції S-code та L-code розширюють платформу M12 за межі сигналів малої потужності. Залежно від обраної конфігурації, серія може підтримувати з’єднання живлення змінного або постійного струму з високим струмом для промислового обладнання.
Як правильно вибрати роз’єм M12?
Систематичний процес вибору може допомогти уникнути проблем із сумісністю та непотрібних витрат на заміну. Перш ніж розмістити замовлення, оцініть наступні фактори:
- Визначте додаток:Визначте, чи призначене підключення для датчиків, передачі даних, живлення, двигунів або змішаних функцій.
- Підтвердьте кодування:Виберіть A, B, C, D, X, S, L або іншу відповідну конфігурацію на основі інтерфейсу обладнання.
- Перевірте вимоги до PIN-коду:Переконайтеся, що кількість контактів достатня для всіх необхідних ланцюгів живлення та сигналу.
- Перевірте електричні характеристики:Порівняйте значення напруги та струму роз’єму з фактичними системними вимогами.
- Оцініть умови середовища:Враховуйте воду, пил, хімічні речовини, вібрацію, температуру та зовнішній вплив.
- Визначте вимоги до екранування:Можна розглядати екрановані версії, де електромагнітні перешкоди можуть вплинути на цілісність сигналу.
- Виберіть завершення:Залежно від конструкції обладнання, опції можуть включати наконечники під пайку, пайку зануренням, обтискні або гвинтові висновки.
- Підтвердьте вимоги до кабелю:Матеріал кабелю, довжина, гнучкість, радіус вигину та орієнтація роз’єму повинні відповідати умовам встановлення.
Для проектів, що включають кілька типів роз’ємів, також корисно підготувати графік підключення, у якому вказано пристрій, код роз’єму, кількість контактів, електричну функцію, специфікацію кабелю та сполучний інтерфейс. Це дає практичну довідку для груп закупівель і виробництва.
Які фактори якості повинні перевіряти покупці?
Якість промислових роз’ємів тісно пов’язана з довгостроковою стабільністю з’єднання. Продукт може виглядати схожим зовні, але мати значні відмінності в контактних матеріалах, покритті, герметизації, узгодженості складання та електричній перевірці.
Возз'єднання заявляє, що в серії M12 використовуються латунні контакти з позолотою, ізолятори PA66 і заявлений контактний опір не більше 3 мОм. Виробник також описує 100% електричні випробування для кожної одиниці та перевірку занурення на рівні IP67. В опублікованій інформації про якість додатково перелічено відповідність стандартам ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 і RoHS у рамках системи якості та відповідності.
Для груп із закупівель особливо корисними є такі контрольні точки якості:
- Характеристики матеріалу та покриття
- Контактний опір і характеристики ізоляції
- Перевірка захисту IP
- Вимоги до циклу механічного сполучення
- Екранування, де це можливо
- Процедури електричних випробувань
- Відстеження партії та перевірка документації
- Узгодженість монтажу та закінчення кабелю
Ці фактори забезпечують більш повну основу для оцінки промислового з’єднувача, ніж ціна одиниці. Для проектів OEM і масштабних проектів інженерна підтримка, можливість налаштування, відстеження виробництва та узгодженість поставок також можуть впливати на загальну вартість закупівлі.
Поширені запитання про промислові з’єднувачі M12
Що таке промисловий роз’єм серії M12?
Промисловий роз’єм серії M12 – це компактний круглий роз’єм з номінальним різьбовим інтерфейсом 12 мм. Він широко використовується для промислових датчиків, приводів, обладнання автоматизації, комунікаційних мереж і з’єднань живлення. Різне кодування та конфігурація контактів дозволяють одній і тій же загальній платформі роз’єму обслуговувати різні програми.
Чи водонепроникний роз’єм M12?
Відповідні конфігурації M12 можуть досягти захисту IP67 при правильному сполученні. Це означає, що вказаний продукт може забезпечити захист від проникнення пилу та тимчасового занурення у воду за певних умов випробувань. Фактична продуктивність залежить від правильного сполучення, ущільнювальних компонентів, встановлення та конфігурації продукту.
Яка різниця між роз’ємами M12 коду A та коду D?
Роз’єми M12 з кодом A зазвичай використовуються для датчиків, приводів, IO-Link і програм загального сигналу або постійного струму, тоді як версії з кодом D призначені в основному для промислових додатків Ethernet. Кодування запобігає випадковому сполученню неправильного типу роз’єму.
Чи можуть роз’єми M12 одночасно передавати живлення та дані?
Так, в залежності від комплектації. Деякі схеми A-коду можуть поєднувати функції живлення та сигналу, тоді як програми, які вимагають більшої потужності та окремої передачі даних, можуть використовувати різні коди M12 для своїх відповідних схем.
Як вибрати правильний роз’єм M12 для моєї машини?
Почніть з інтерфейсу пристрою та визначте необхідне кодування, кількість контактів, напругу, струм, протокол зв’язку, екранування, рівень захисту, тип кабелю та метод завершення. Якщо роз’єм є компонентом для заміни, також рекомендується відповідати оригінальному номеру деталі або кресленню обладнання.
Висновок
Промисловий роз’єм серії M12 забезпечує стандартизоване та адаптоване рішення для з’єднання сучасних систем автоматизації. Різноманітність варіантів кодування, конфігурацій контактів, електричних параметрів, варіантів екранування та захисту IP67 дозволяє підтримувати все: від датчиків і пристроїв IO-Link до промислових Ethernet і потужних додатків. Для OEM-виробників, системних інтеграторів і виробників промислового обладнання вибір роз’єму відповідно до повної електричної та екологічної специфікації має важливе значення для надійної роботи в польових умовах. Якщо вам потрібна допомога з вибором відповідної конфігурації, налаштованого кабельного вузла або рішення обсягу для вашої програми,зв'яжіться з намищоб обговорити ваші вимоги з інженерно-виробничою групою Reunion.
