TheПластиковий водонепроникний роз'єм серії Reunion M20 забезпечує всі три, поєднуючи легкий, стабільний корпус PA66 з IP67/IP68 водонепроникними та позолоченими латунними контактами з номінальним струмом до 20 A. Ця сімейка роз’ємів, розроблена та виготовлена власними силами сертифікованих ISO заводів Реюньйону, надає виробникам обладнання, системним інтеграторам та інженерам з технічного обслуговування перевірену альтернативу схильним до іржі металевим з’єднувальним елементам у середовищах із соляними туманами, хімічними речовинами та високою вологістю.
Reunion не є торговою компанією — ми є вертикально інтегрованим виробником із понад 15 роками досвіду точного формування та контактної техніки. Кожна партія нашогоПластиковий водонепроникний роз'єм серії M20пройшов 100% електричні випробування та тест на водонепроникність із збереженням записів випробувань для повного відстеження. Коли ви вказуєте Reunion, ви вказуєте партнера, який контролює якість від сушіння смоли до остаточного складання, що підтримується ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 і визнанням UL.

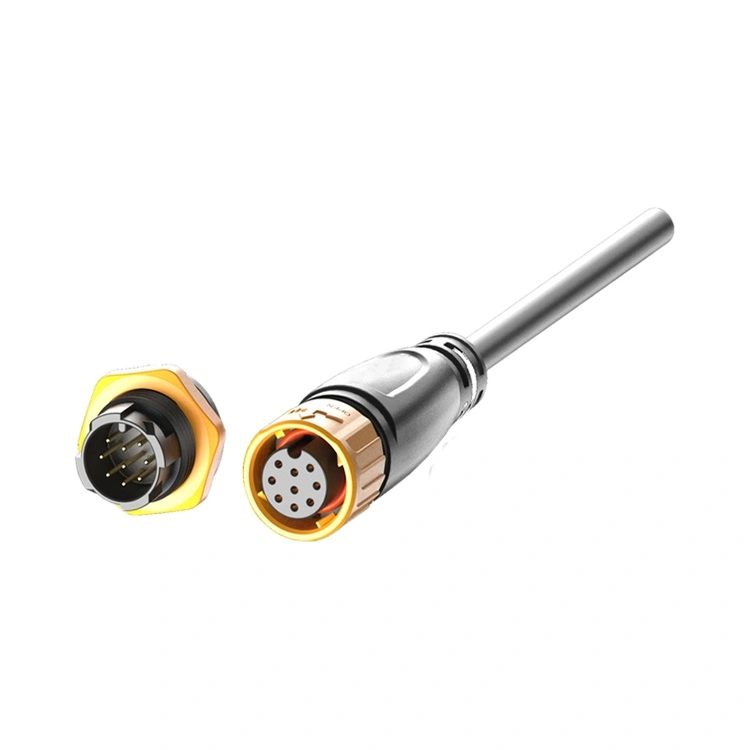

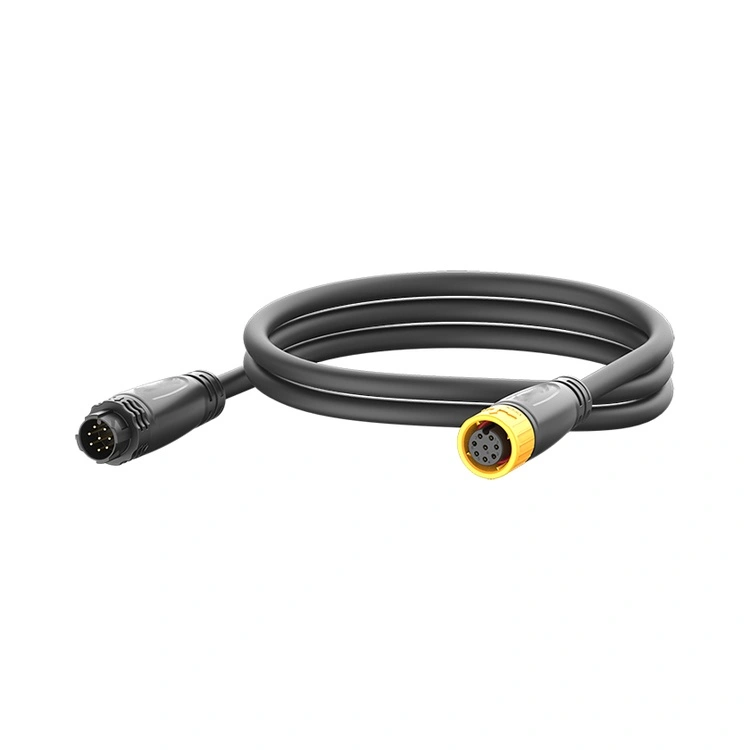

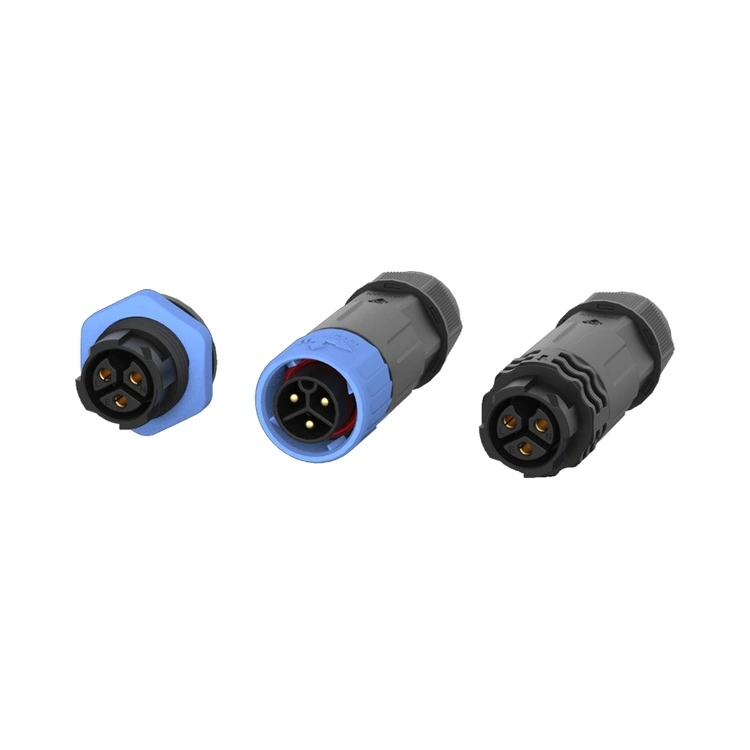

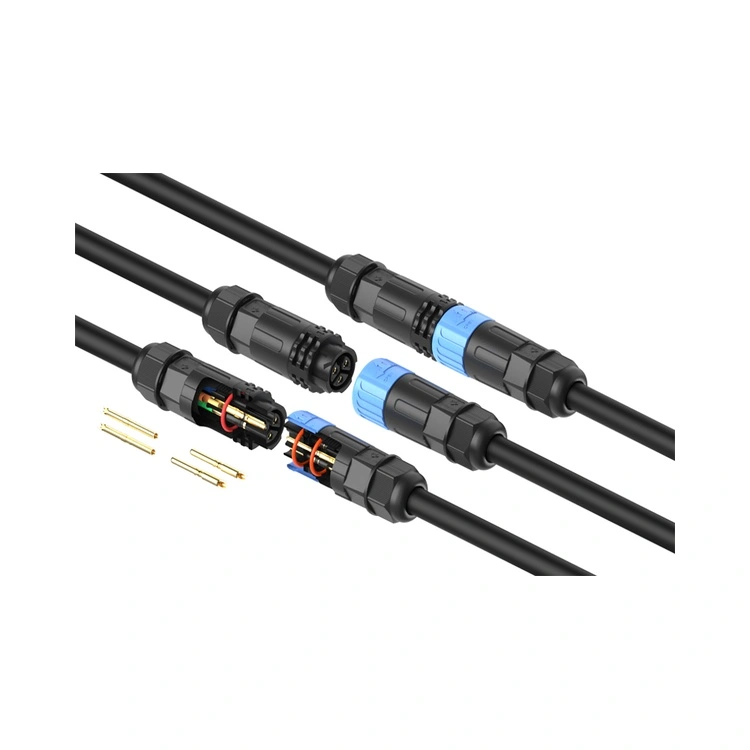

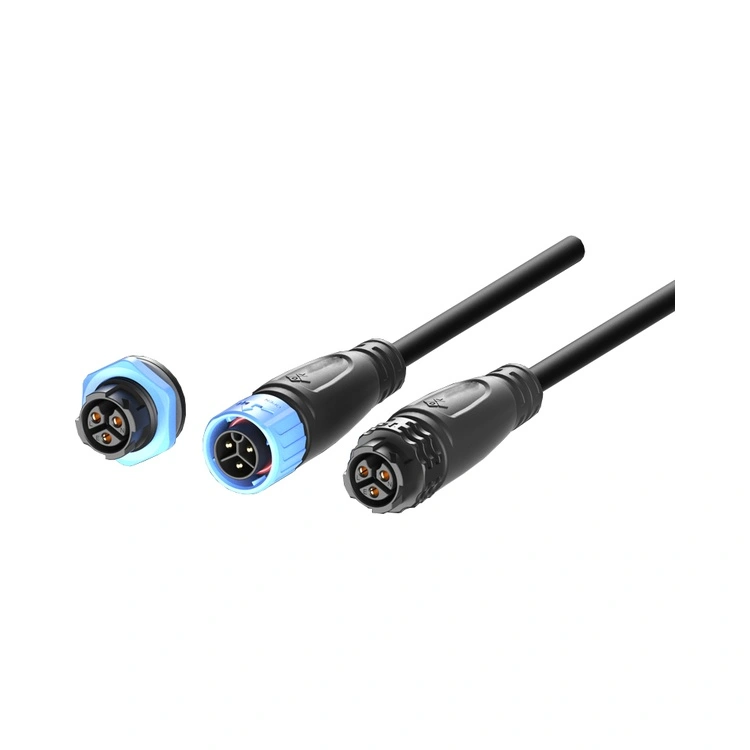

TheПластиковий водонепроникний роз'єм серії Reunion M20 це різьбове кругле з’єднання, розроблене для додатків, що вимагають як значної потужності (до 20 А на контакт), так і екологічної стійкості. Його 20-міліметровий з’єднувальний інтерфейс має високоміцний термопластичний корпус PA66, виготовлений і відлитий безпосередньо в будь-який колір RAL/Pantone — без фарби, без покриття та без корозії. Корпус за своєю суттю стійкий до іржі та окислення, з температурою відхилення понад 200°C, що забезпечує надійну роботу від -40°C до +105°C.
Роз’єм доступний у конфігураціях живлення від 2 до 9 контактів, максимальна підтримка струму 20 А, роз’єми доступні в панельному, кабельному та зібраному варіантах. Ми можемо налаштувати для вас повний набір компонентів джгута проводів. Ви також можете обробити елементи джгута проводів самостійно.
| Особливість | Вигода | Докази перевірки |
| Корпус PA66 | Відсутність іржі та окислення — перевірено в соляному спреї (ASTM B117) і хімічному промиванні. | Чудова стійкість до корозії |
| Зменшення ваги до 60%. | Зменшує структурне навантаження на панелі, кабелі та роботизовані руки — спрощує встановлення та знижує витрати на доставку. | Дані масового порівняння доступні для порівнянних латунних роз’ємів. |
| IP67 водонепроникний | Витримує безперервне занурення на глибину 1 м протягом 30 хвилин | Імерсійне тестування із застосуванням пакетних зразків. |
| Конфігурації 2~9 контактів | 2,3,4,5,6,7,8,9 контакти необов'язкові | Стандартні готові та спеціальні варіанти завантаження контактів. |
| Позолочені латунні контакти | Низький контактний опір (≤3 мОм) і захист від корозії — зберігає продуктивність у вологому та солоному повітрі. | Товщина покриття перевірена XRF на кожній виробничій партії. |
| Різьбове блокування | Вібростійке сполучення — запобігає ослабленню внаслідок руху механізмів, циклічного перегріву та роботи крана. | Випробувано на ≥500 типових сполучень із стабільним утриманням крутного моменту. |
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний | 6-контактний | 7-контактний | 8-контактний | 9-контактний |
| Номінальна напруга | 250В | 250В | 250В | 250В | 125 В | 50В | 50В | 50В |
| Поточний рейтинг | 20А | 20А | 15А | 15А | 10А | 5А | 5А | 5А |
| Перетин дроту (мм²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Специфікація | Деталь |
| Робоча температура | -40°C ~ +105°C |
| Ступінь захисту (спарений) | IP67 / IP68 (1 м, 30 хв) |
| Матеріал корпусу | PA66 |
| Контактний матеріал | Латунь з позолотою |
| Контактний опір | ≤3 мОм |
| Цикли парування | ≥500 |
| вага | ~60% легше, ніж еквівалентні латунні з'єднувачі |
| Відповідність | RoHS, REACH, UL |
Reunion керує повністю інтегрованою виробничою лінією дляПластиковий водонепроникний роз'єм серії M20, гарантуючи, що кожен пристрій відповідає нашим опублікованим специфікаціям. Наш процес включає:
Сушіння матеріалу– PA66 пройшов прецизійну висушку для усунення дефектів формування, пов’язаних із вологістю.
Лиття під тиском– Автоматизовані преси з контролем допуску ±0,02 мм; барвний пігмент додається безпосередньо до смоли—без вторинного фарбування.
Зв'яжіться з штампуванням і покриттям– Швидкісне штампування зі сплаву міді; вибіркове золоте покриття.
Обробка кабелю– Внутрішня екструзія PUR/PVC з автоматизованим різанням, зачисткою та лудінням; індивідуальна довжина від 0,1 м до 20 м.
Збірка– Напівавтоматичні лінії з кріпленням з регульованим крутним моментом (момент зчеплення 1,0–1,2 Нм).
Електричні випробування– 100% перевірка безперервності, опору ізоляції (≥5000 МОм) і діелектричної стійкості.
Відбір проб навколишнього середовища– Пакетний відбір зразків для IP68 занурення, УФ-стабільності (ASTM G155) і термічного циклу.
Упаковка– Антистатична вакуумна герметизація з осушувачем; експортні коробки з відстежуваними етикетками партій.
Власні інструменти Reunion і можливості формування дозволяють швидко налаштуватиПластиковий водонепроникний роз'єм серії M20 без мінімальних обсягів замовлення, які блокують вас у надлишку запасів.
| Настроювана функція | Доступні параметри |
| Колір корпусу | Будь-який RAL або Pantone — формується безпосередньо, без фарбування |
| Збірка кабелю | від 0,1 м до 20 м; PUR (масло/хімічно стійкий) або ПВХ оболонка; односторонні або двосторонні |

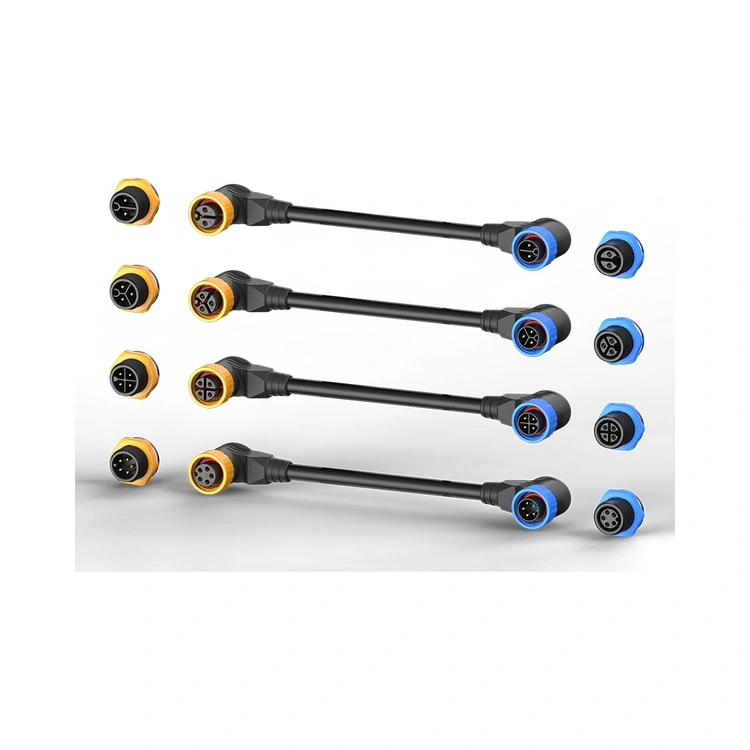

| Орієнтація роз’єму | Прямий або під прямим кутом |
| Завантаження контактів | 2, 3, 4, 5, 6,7,8,9 штифти |
| Маркування кабелю | Індивідуальний друк або термоусадочні етикетки для ідентифікатора схеми |
| Упаковка | Антистатичні пакети, котушки або коробки з індивідуальними етикетками |
Для великомасштабних проектів команда інженерів Reunion може спільно розробляти індивідуальні макети вставок, варіанти ключів або спеціалізовані накладні кабелі. Термін виконання індивідуальних формованих кольорів зазвичай становить 15–20 робочих днів; стандартні комплектації відправляються протягом 5–7 робочих днів.
Reunion підтримує активну сертифікацію визнаними міжнародними органами. Ми надаємо підтверджуючі документи на запит.
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю – проектування, виробництво та післяпродажне обслуговування |
| ISO 14001:2015 | Управління навколишнім середовищем – зменшення відходів і стійкі практики |
| ISO 13485:2016 | Управління якістю медичного обладнання – для програм діагностики/моніторингу |
| Визнано UL | Безпека на рівні компонентів для ринків Північної Америки |
| RoHS & REACH | Відповідність забороненим речовинам – стандартам ЄС і світовим стандартам |
Ні — номінальний струм визначається системою контактів і діаметром дроту, а не корпусом. Матеріал PA66 має температуру теплового відхилення, що перевищує 200°C, що значно перевищує робочий діапазон роз’єму від -40°C до +105°C. Ми перевіряємо кожну конфігурацію контактів шляхом тестування на підвищення температури відповідно до IEC 60512. У нашій лабораторіїПластиковий водонепроникний роз'єм серії M20 показує підвищення температури в тих самих межах, що й еквіваленти металевої оболонки. Для додатків, що перевищують 30 А на контакт, ми рекомендуємо нашу серію M25.
Корпус PA66 стійкий до масел, жирів, лугів і багатьох кислот. Для конкретної хімічної сумісності ми надаємо детальну таблицю стійкості. Для середовищ із безперервним впливом розчинників, охолоджувачів або палива ми рекомендуємо опцію кабелю PUR — ПВХ може розкладатися в певних хімічних середовищах. Наша команда інженерів пропонує безкоштовні консультації щодо вибору матеріалів для агресивних хімічних застосувань.
Так, зразки замовлень вітаються. Ми пропонуємо набори для оцінки, що містять 5 сполучених пар зі стандартною конфігурацією штифтів. Зразок ціни доступний у нашій команді продажів із зразком часу виконання 5–7 робочих днів для стандартних конфігурацій. Для індивідуальних зразків термін виконання 12–17 робочих днів.
