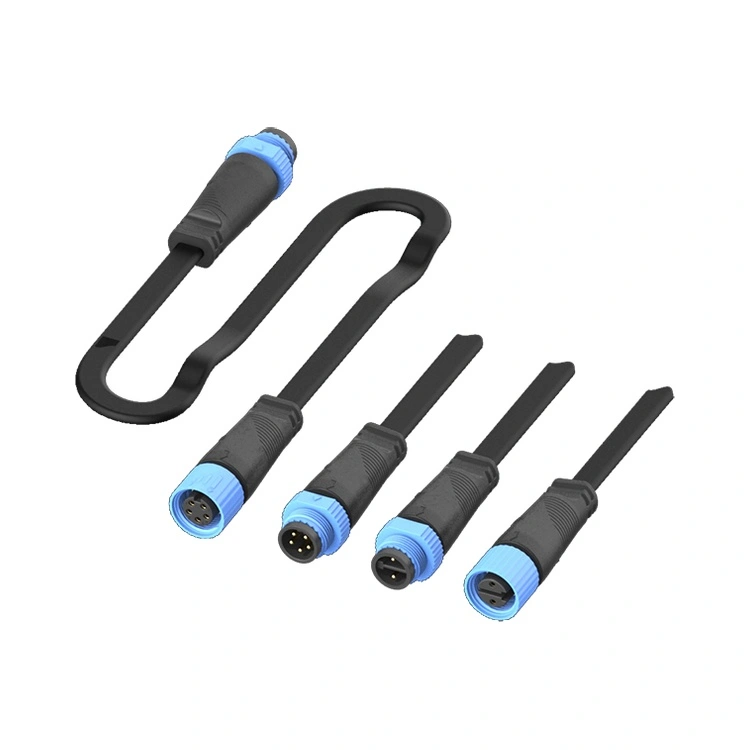

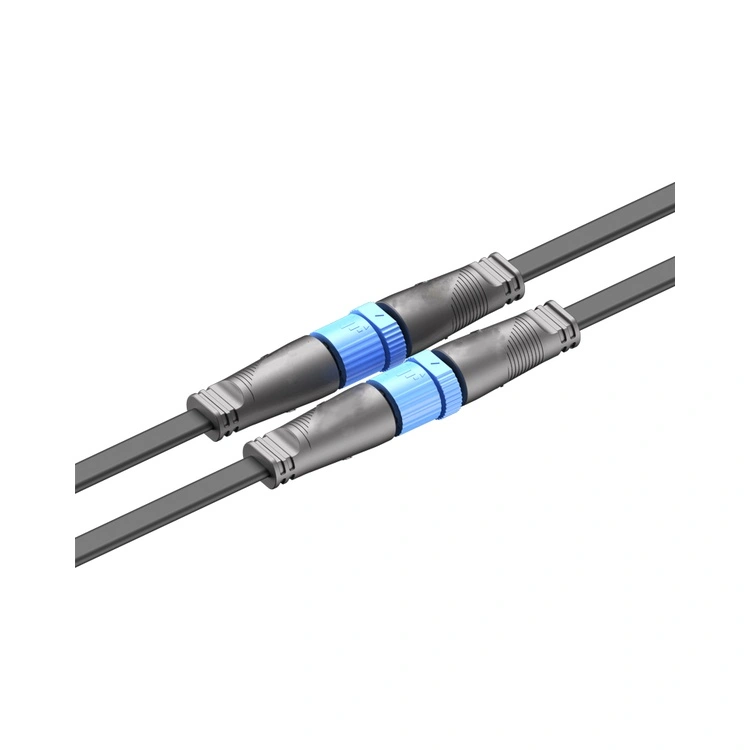

Пластиковий водонепроникний з’єднувач M15 забезпечує унікальні переваги, яких металеві з’єднувачі не можуть забезпечити, особливо в прибережних, морських і чутливих до ваги додатках.
| Особливість | Вигода |
| Нержавіючий корпус PA66 | Без іржі та окислення — розроблено для сольових туманів, прибережних середовищ і установок, які піддаються впливу хімікатів. |
| Зменшення ваги до 60%. | Значно легше латунних еквівалентів — зменшує навантаження на освітлювальні конструкції та спрощує використання. |
| Екологічне ущільнення IP67 | Витримує безперервне занурення — надійно для встановлення на відкритому повітрі, у морі та в умовах затоплення. |
| Багатоядерні внутрішні розділи | Окремі бар'єри між силовими провідниками — підвищують електробезпеку в потужному зовнішньому обладнанні. |
| Позолочені контакти з мідного сплаву | Низький контактний опір (≤3 мОм) і захист від корозії — зберігає продуктивність у вологому середовищі. |
| Різьбовий запірний механізм | Вібростійке сполучення — запобігає ослабленню від вітру, хвиль і вібрації транспорту. |
| -40°C до +105°C Експлуатація | Широкий діапазон температур охоплює екстремальні зовнішні та морські умови. |
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний |
| Номінальна напруга | 250В | 250В | 125 В | 125 В |
| Поточний рейтинг | 10А | 10А | 10А | 10А |
| Розділ дроту | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Робоча температура:-40°C ~ +105°C
Рівень захисту:IP67 / IP68 (сполучений)
Матеріал корпусу:PA66
Контактний матеріал:Позолочений мідний сплав
Контактний опір:≤3 мОм (початковий)
Цикли парування:≥500
Стандарт дизайну:Відповідає стандартам світлодіодного освітлення та зовнішнього обладнання
Рейтинг горючості:UL 94 V-0
вага:Приблизно на 60% легше, ніж аналогічні латунні з’єднувачі
Усі матеріали відповідають RoHS
Власні можливості Reunion для лиття під тиском дозволяють виробникам зовнішнього обладнання адаптувати пластиковий водонепроникний з’єднувач M15 до своїх конкретних вимог до дизайну — від кольору та текстури до кабельних вузлів і упаковки.
Колір корпусу– Будь-який колір за шкалою RAL або Pantone, влитий безпосередньо в матеріал, не вимагає фарбування чи вторинної обробки. Колір є цілісним і не сколюється чи відшаровується.
Текстура поверхні– Гладке, матове або текстуроване покриття для зчеплення або естетичних вимог.
Кабельні вузли– Спеціальна довжина (від 0,1 м до 20 м), поліуретановий (масло/хімічно стійкий) або полівінілхлоридний кожух, односторонній або двосторонній, із формованою розтяжкою або без неї.
Завантаження контактів– 2, 3, 4 або 5 контактів за потребою; невикористані позиції, залишені порожніми або оснащені фіктивними штифтами для механічного балансу.
Маркування кабелю– Спеціальний друк або термоусадкові етикетки для ідентифікації схеми.
Орієнтація роз’єму– Версії з прямим або прямим кутом для монтажу на панелі або кабелю.
Упаковка– Антистатичні мішки, котушки або картонні коробки зі спеціальними етикетками для автоматизованих складальних ліній.
Реюньйон має спеціальну установку для лиття під тиском на своєму заводі в Шеньчжені площею 4000 м²:
Сушіння матеріалу– PA66 точно висушений для видалення вологи та запобігання дефектам формування.
Лиття під тиском– Прецизійне формування на автоматизованих пресах з контролем допуску ±0,02 мм; барвний пігмент додається безпосередньо до смоли.
Зв'яжіться з штампуванням і покриттям– Швидкісне штампування зі сплаву міді з вибірковим золотеним покриттям на автоматизованих лініях гальванічного стовбура.
Вторинні операції– Вставка позолочених контактів і кільцевих ущільнень у формований корпус.
Обробка кабелю– Автоматизоване різання, зачистка та лудіння; власна екструзія кабелю PUR/PVC для індивідуальних кабельних збірок.
Збірка– Напівавтоматичні лінії з візуальним контролем розміщення контактів і кріпленням з контрольованим крутним моментом.
Електричні випробування– 100% перевірка безперервності, опору ізоляції (≥5000 МОм) і діелектричної стійкості.
Відбір проб навколишнього середовища– Пакетний відбір зразків для IP67 занурення (1 м, 30 хв) і термоциклування.
Упаковка– Антистатична вакуумна герметизація з осушувачем; експортне картонне пакування з індивідуальним маркуванням за потреби.
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до M15, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Лінія виробництва пластикових з’єднувачів M15 компанії Reunion працює під суворим контролем процесу. Герметичність IP67 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням (1 м, 30 хвилин) з використанням води. Записи про випробування, сертифікати матеріалів і звіти про перевірки зберігаються для кожної партії, підтримуючи ваші перевірки якості та вимоги клієнта до документації.
Корпус PA66 M15 єза своєю суттю стійкий до корозії— не іржавіє і не окислюється. Під час незалежного випробування сольового туману відповідно до ASTM B117 (96 годин) ми не спостерігали жодного погіршення якості поверхні, жодного зниження цілісності герметичності (підтверджено IP67 після випробування), а контактні поверхні залишалися в межах специфікації через позолоту. Навпаки, латунні з’єднувачі з нікелевим покриттям часто демонструють видиму корозію (піттинг, біла іржа) протягом 48–72 годин після впливу соляного бризки, що може поставити під загрозу ущільнювальне кільце та цілісність різьби. Для морських середовищ (офшорні платформи, берегове освітлення, кораблі) пластикові M15 значно перевершують металеві з’єднувачі з покриттям.
так Хоча корпус пластиковий,різьбовий інтерфейс блокування містить металеві вставки для забезпечення сталого утримання крутного моменту протягом сотень циклів сполучення. Випробування Reunion показали, що утримуюча сила залишається >90% від початкової специфікації після 500 циклів сполучення, знос різьби мінімальний завдяки зачепленню різьби метал-метал, а ущільнювальне кільце залишається ефективним у всьому діапазоні температур. Для застосування з великим циклом (наприклад, щорічне технічне обслуговування, яке потребує від’єднання роз’єму), ми рекомендуємо змащувати ущільнювальне кільце силіконовим мастилом при кожному сполученні, щоб продовжити термін служби ущільнення.
