Збірка медичного кабелю

ПРОДУКТ ЗАЯВНИК

Ендоскопія:

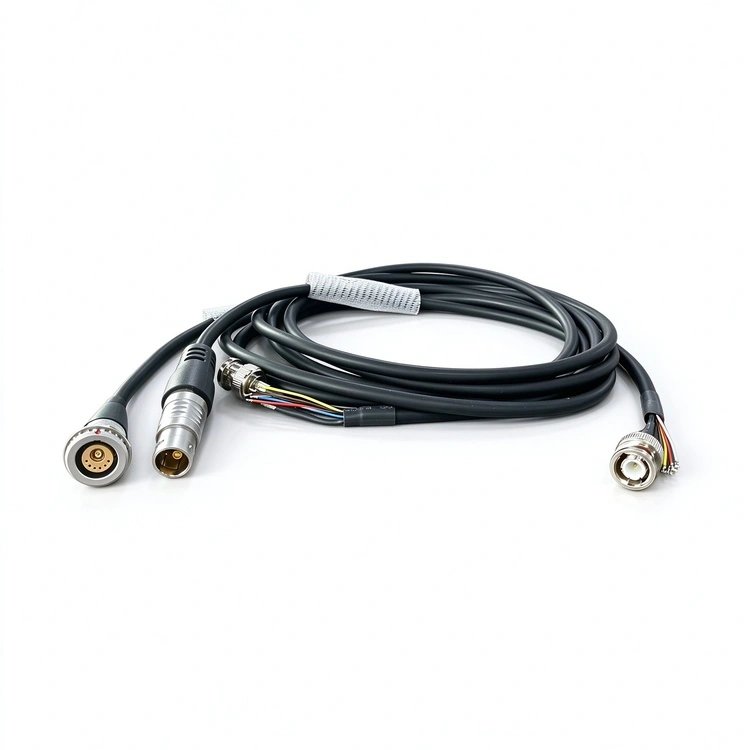

Кабельний вузол медичного ендоскопа — це спеціалізоване рішення компанії Reunion для з’єднання ендоскопічних зображень і хірургічних інструментів, розроблене відповідно до суворих вимог до мінімально інвазивних процедур. Цей кабельний вузол поєднує в собі надгнучкі провідники з високим циклом із роз’ємами медичного класу та формовану поверхню для створення надійного довговічного інтерфейсу між головкою камери ендоскопа та системою обробки зображень.

Конструкція кабелю містить провідники з великою кількістю жил із точним контролем імпедансу для підтримки цілісності сигналу для передачі відео високої чіткості (4K і більше), тоді як зовнішня оболонка виготовлена ​​з біосумісних матеріалів, які можна стерилізувати. Збірка має інтегровані елементи розвантаження та обмеження вигинів для захисту делікатних внутрішніх структур кабелю під час багаторазових циклів обробки та стерилізації.

Основні сфери застосування

Ендоскопія ШКТ – ​​гастроскопи, колоноскопи та дуоденоскопи.

Артроскопія – візуалізація суглобів для ортопедичних операцій.

Лапароскопія – діагностичні та хірургічні процедури органів черевної порожнини та малого тазу.

ЛОР-ендоскопія – візуалізація пазух і гортані.

Урологія – цистоскопія та уретероскопія.

Нейроендоскопія – візуалізація мозку та шлуночків.

Ветеринарна ендоскопія – діагностична та хірургічна ендоскопія в медицині тварин.

Система радіочастотної плазмової хірургії:

Ми збільшуємо відстань між контактами високої та низької напруги, додаємо перегородки та відокремлюємо контакти високої напруги від контактів низької напруги перегородками, щоб відповідати вимогам замовника щодо високої напруги 2000 В.

Враховуючи загальну вартість витратних матеріалів, ми використовуємо пластикові конектори. Оболонка розетки виготовлена ​​з блоку живлення, що потребує високого обслуговування, ізолятор виготовлено з PEEK, отвори розетки зроблені з мідного покриття 12u, що відповідає вимогам замовника щодо терміну служби всієї машини в 10 000 циклів. Вилка виготовлена ​​зі звичайних матеріалів, а контакти покриті золотом товщиною 1u. Вартість досить низька, щоб задовольнити вимогу одноразового використання.

Основні сфери застосування

Аритмія, пухлини, гінекологія та акушерство

Одноразовий медичний кабель：

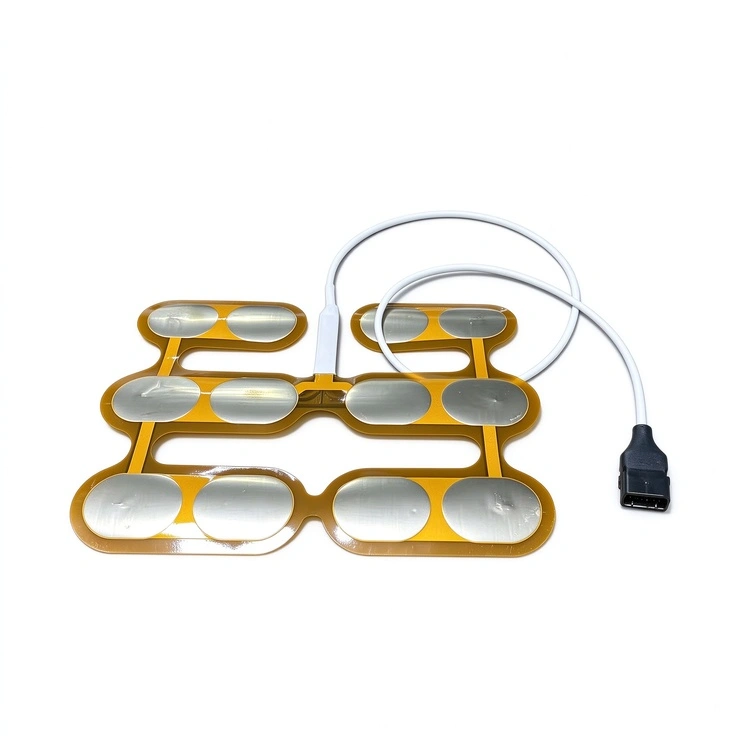

У одноразових медичних пристроях одноразовий медичний кабель не є товаром — це важливий інтерфейс безпеки пацієнта. Reunion не просто виробляє з’єднувачі. Ми також зосереджуємось на розробці та виробництві одноразових медичних кабелів — розроблених для одноразової ЕКГ, SpO₂, хірургії радіочастотної абляції та моніторингу пацієнтів із підтвердженою біосумісністю та 100% електричним тестуванням на одиницю.

Основні сфери застосування

Отоларингологія - хірургія голови та шиї, спортивна медицина + хірургія суглобів, ортопедія + хірургія хребта, щелепно-лицева хірургія

Сертифікати та гарантія якості

Часті запитання (FAQ)

Як Reunion забезпечує цілісність відеосигналу 4K у гнучких кабельних збірках?

Передача відео 4K вимагає точного контролю імпедансу та екранування. Reunion досягає цього за допомогою:

Контрольований імпеданс – Ми підтримуємо імпеданс 75 Ом (односторонній) або 100 Ом (диференціальний) завдяки ретельному вибору геометрії провідника та діелектрика.

Багатошарове екранування – екранування фольгою та обплетенням забезпечує понад 95% покриття, щоб запобігти погіршенню сигналу від електромагнітних перешкод.

Конструкція диференціальної пари – для сигналів 4K, які потребують диференціальної передачі, ми використовуємо конструкцію витої пари з контрольованим узгодженням довжини.

100% тестування TDR – кожна збірка перевіряється на постійність імпедансу та цілісність сигналу.

Наші кабельні збірки розроблені відповідно до вимог до сигналу HD і 4K, визначених OEM-виробниками систем медичних камер.

Який типовий час виконання індивідуального медичного кабелю та яке мінімальне замовлення застосовується?

Зразки прототипів – 10-15 днів (1-10 збірок).

Дослідне виробництво – 17-20 днів (50-100 збірок).

Виробничі замовлення – 25-30 тижнів (100+ збірок).

Мінімальне замовлення для спеціальних кабельних збірок зазвичай становить 10 штук для стандартних конструкцій (стандартний матеріал оболонки, стандартні роз’єми). Для складних вузлів із спеціальними інструментами для роз’ємів або спеціальними матеріалами мінімальне замовлення може бути вищим; ми рекомендуємо обговорити ваші вимоги з нашою командою інженерів, щоб оптимізувати витрати та час виконання.
