Сучасні підприємства не можуть дозволити собі простої через ослаблені кабелі чи неправильно підключені датчики. Жгут проводів для промислової автоматизації Reunion об’єднує лінії живлення, сигналу, даних і зв’язку в єдиний вузол – перевірений на заводі та готовий до встановлення. Завдяки виробництву, сертифікованому за стандартом ISO 9001, повній відстежуваності ERP і внутрішньому формуванню, ми постачаємо джгути, які витримують суворі умови цеху, спрощуючи збірку шафи та технічне обслуговування в польових умовах. Industry Insight (польові дані): на основі аудиту Reunion після поставки на понад 200 лініях автоматизації, попередньо зібрані джгути зменшують кількість помилок електропроводки шафи. на 98%, а праця монтажу на місці різання в середньому на 52% порівняно з методами «точка-точка». Це не теоретичні цифри – вони виміряні на основі реальних автомобільних і пакувальних проектів.

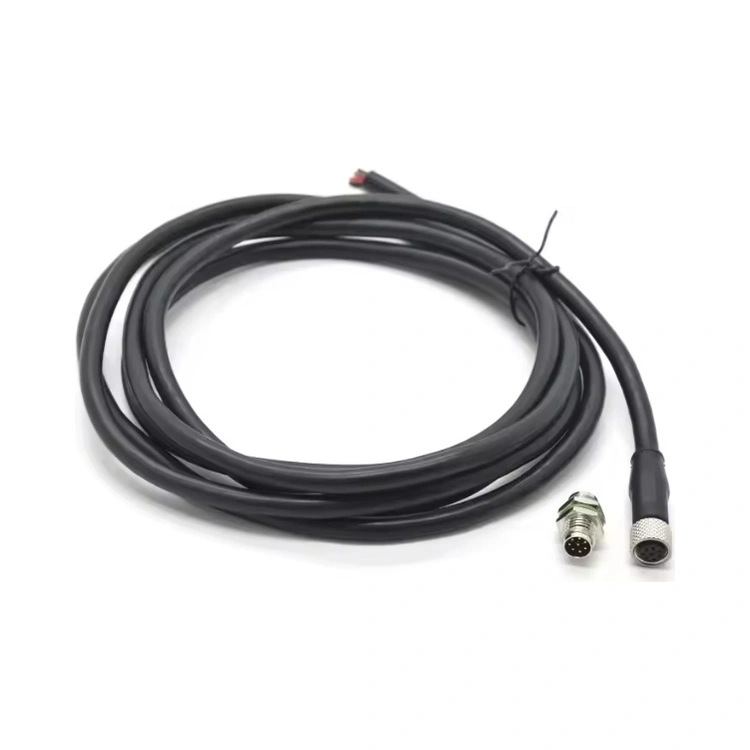

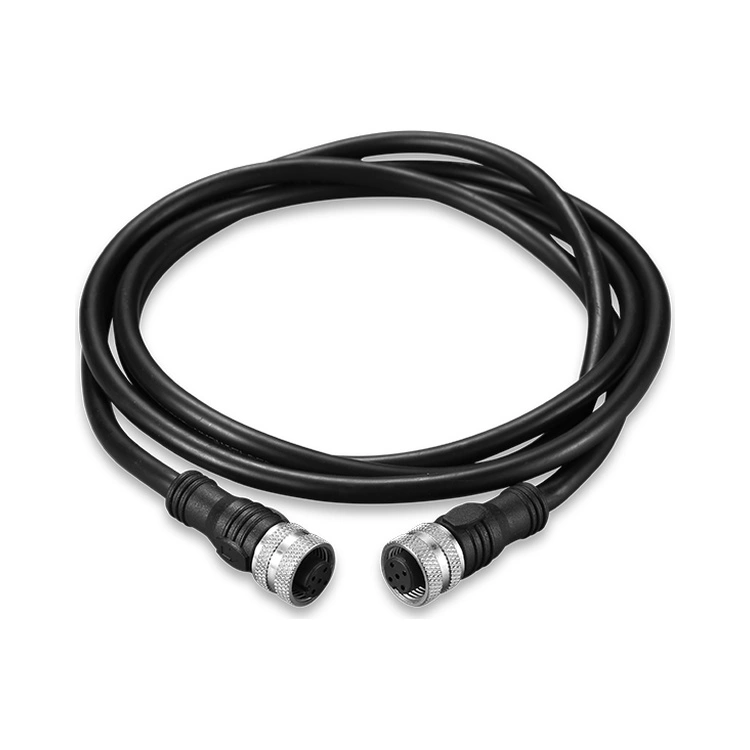

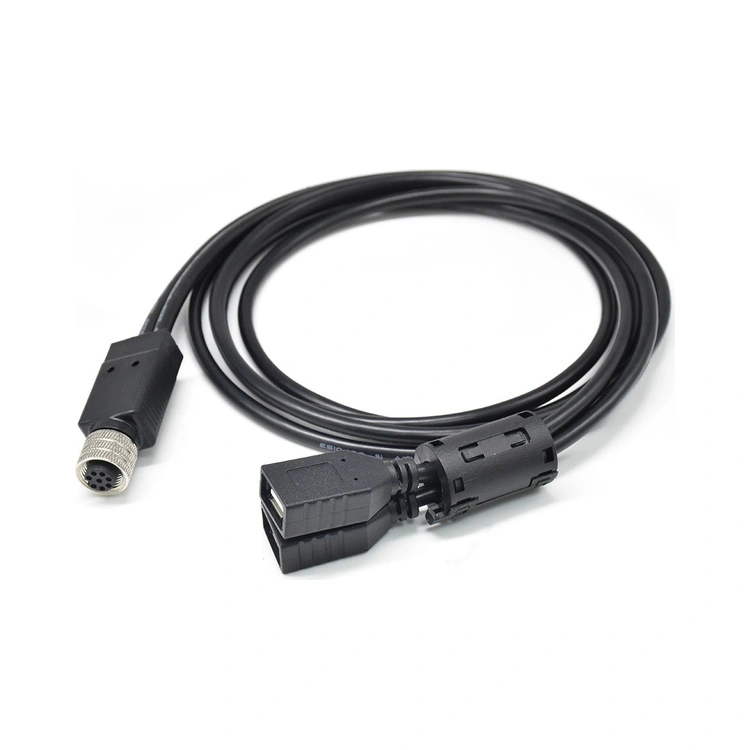

Джгут проводів промислової автоматизації є флагманським рішенням Reunion для з’єднання заводського обладнання. Він замінює десятки окремих кабелів єдиним, професійно прокладеним пучком, який завершується вказаними вами роз’ємами – M8, M12, RJ45, D-sub, клемними блоками або спеціальними формованими типами. Кожен джгут виготовлено з провідників, сертифікованих UL/CSA/VDE (від 30 AWG до 10 AWG, багатожильних або одножильних), покритих ПВХ, PUR, TPE, силіконом або PTFE відповідно до ваших термічних, хімічних вимог і терміну експлуатації. Автоматизовані лінії різання, зачистки, обтиску та паяння Reunion забезпечують точність довжини ±0,5 мм і постійну силу відтягування обжиму – кожна партія, щоразу.
Загальні конфігурації включають:
Жгути для шафи керування – PLC-I/O, розподіл живлення та проводка задньої панелі.
Джгути датчиків і приводів – безконтактні, фотоелектричні, клапанні з’єднувачі з кількома точками падіння.
Робототехнічне обладнання на кінці руки – живлення, сигнал і Ethernet об’єднані в поліуретановий кожух, розрахований на 10 000+ циклів згинання.
Кабелі польової шини та відеоспостереження – екрановані варіанти для EtherCAT, PROFINET, Camera Link і GigE.
| Особливість | Перевага – чому закупівлі та інжиніринг обирають це |
| Спеціальні конфігурації кабелів | Спеціально під компонування вашої машини – усуває зайві кабелі та спрощує маршрутизацію. |
| Попередньо зібраний і 100% протестований | Безперервність, опір ізоляції, діелектрична стійкість – кожен джгут проводів промислової автоматизації виходить зі звітом про випробування. |
| M8, M12, RJ45, D-sub, клемні колодки, нестандартні роз'єми | Один джгут, кілька інтерфейсів – адаптується до обладнання різних виробників без адаптерів. |
| Екранування фольгою або тасьмою (покриття ≥85%) | Підтримує цілісність сигналу поблизу VFD, сервоприводів і зварювального обладнання. |
| ПВХ, PUR, TPE, силіконові оболонки | Маслостійкий, гнучкий, високотемпературний або готовий до миття – точно відповідає вашому середовищу. |
| Індивідуальне лиття | Інтегрований захист від натягу та герметизація IP67 – усуває пошкодження задньої оболонки роз’єму. |
| Гарантія на якість роботи 2 роки | Охоплює розриви ланцюгів, короткі замикання та від’єднання роз’єму за нормального використання. |
| Параметр | Специфікація |
| Типи кабелів | ПВХ, PUR, TPE, силікон, PTFE (вказати застосування) |
| Розміри провідників | 28 AWG до 16 AWG (жильний або суцільний, луджена або гола мідь) |
| Типи конекторів | M8, M12 (A/B/D-кодування), RJ45, D-sub (9/15/25/37 контактів), клемні колодки, накладні на замовлення |
| Варіанти екранування | Неекранований, фольга (100% покриття), тасьма (≥85% покриття), комбінація фольга + тасьма |
| Матеріали куртки | ПВХ (стандарт), PUR (масло- та жиростійкий), TPE (роботизований/гнучкий), силікон (висока температура до 200°C) |
| Робоча температура | від -40°C до +105°C |
| Тестування (100% виробництва) | Безперервність, опір ізоляції (≥100 МОм), діелектрична стійкість (1500 В змінного струму), візуальна перевірка та перевірка розмірів |
| Ступінь захисту | До IP67 (з формованими роз’ємами, залежно від сторони сполучення) |
Основні сфери застосування включають:
Системи керування машинами – стійки PLC, модулі вводу/виводу, реле безпеки, джерела живлення.
Мережі датчиків і приводів – індуктивні датчики/датчики наближення, фотоелектричні датчики, ультразвукові датчики та колектори клапанів.
Робототехніка та колаборативні роботи – механізми зміни інструментів, захвати, візуалізація, датчики сили-крутного моменту.
Пакувальне обладнання – наповнювачі, укупорювачі, етикетувальники, термоусадочна упаковка, палетизатори.
Транспортування матеріалів – приводи конвеєрів, навігація AGV, складські човники, системи ASRS.
Машинне бачення – кабелі GigE, USB3, Camera Link із можливістю живлення через коаксіальний кабель.
Автомобільна промисловість – стенди для випробування силових агрегатів, зварювання кузовів у білому, лінії складання акумуляторних модулів.
Обробка харчових продуктів і напоїв – сумісні з нержавіючою сталлю поліуретанові джгути з класом змивання для санітарних умов.
| Атестація | Сфера застосування та актуальність |
| ISO 9001:2015 | Управління якістю – проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем – перевірене скорочення відходів і екологічне джерело матеріалів. |
| ISO 13485:2016 | Управління якістю медичного обладнання – застосовується до джгутів, які використовуються в діагностичному та терапевтичному обладнанні. |
| RoHS і REACH | Повна хімічна відповідність ЄС – сертифікати надаються за запитом. |
Стандартні терміни доставки в Reunion такі:
Прототипні зразки (від 1 до 5 штук) – 7-10 днів.
Дослідне виробництво (10-50 штук) – 10-15 днів.
Повне виготовлення замовлення (100+ штук) – 15-20 днів.
Термін виконання залежить від наявності роз’єму, джерела матеріалу кабелю та складності джгута. Ми надаємо точні дати доставки з кожною пропозицією та пропонуємо прискорені послуги, включаючи авіаперевезення критичних компонентів, у разі термінової зупинки лінії.
Щоб надати точну ціну протягом 24 годин, надішліть наступне:
Технічні характеристики кабелю – Розмір провідника (AWG), кількість провідників, загальна довжина та матеріал оболонки (ПВХ, ПУ, ТРЕ, силікон або PTFE).
Технічні характеристики роз’єму – тип на кожному кінці (M8, M12, RJ45, D-sub, клемні колодки або нестандартні), призначення контактів і орієнтація сполучення.
Вимоги до навколишнього середовища – необхідний діапазон робочих температур, хімічний вплив (масла, охолоджуюча рідина, розчинники), термін служби згинання та рейтинг IP.
Кількість – орієнтовна початкова кількість замовлення та річний прогноз використання.
Креслення – схема, таблиця електропроводки або 3D-модель траси (якщо є). Якщо у вас немає повної специфікації, наша команда Field Application Engineering (FAE) працюватиме з вами, щоб розробити дизайн протягом 3 робочих днів – безкоштовно.
Наш стандартний MOQ становить 50 штук на SKU. Для перевірки прототипу ми приймаємо замовлення від 1 до 10 штук із вищою вартістю за одиницю – це дає вам змогу перевірити придатність, форму та функціональність перед тим, як здійснити об’єм. Для довгострокових об’ємних контрактів (річне споживання понад 5000 штук) ми пропонуємо програми консигнаційної інвентаризації – ми зберігаємо ваші джгути та своєчасно доставляємо їх на вашу конвеєру, зменшуючи ваш оборотний капітал і усуваючи час виконання замовлення на покупку.
Reunion надає 2-річну гарантію на якість виготовлення, яка поширюється на розриви ланцюгів, короткі замикання та від’єднання роз’єму за нормальних умов експлуатації. Ми зберігаємо цільовий рівень браку в 0,1% на рік – один із найнижчих показників у галузі. Якщо джгут виходить з ладу протягом гарантійного терміну, ми замінюємо його протягом 48 годин (експрес-доставка по всьому світу) і покриваємо повну вартість заміни. Наша служба післяпродажного обслуговування також надає дистанційну підтримку з усунення несправностей за допомогою відеодзвінка, і ми зберігаємо записи тестування на рівні партії для кожного відправленого джгута, щоб ми могли відстежувати та негайно вирішувати проблеми.
