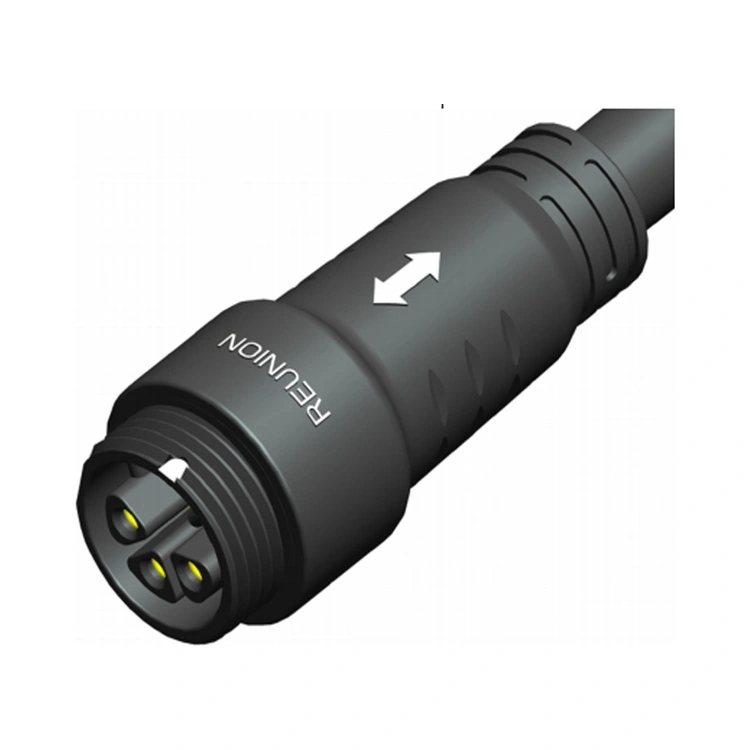

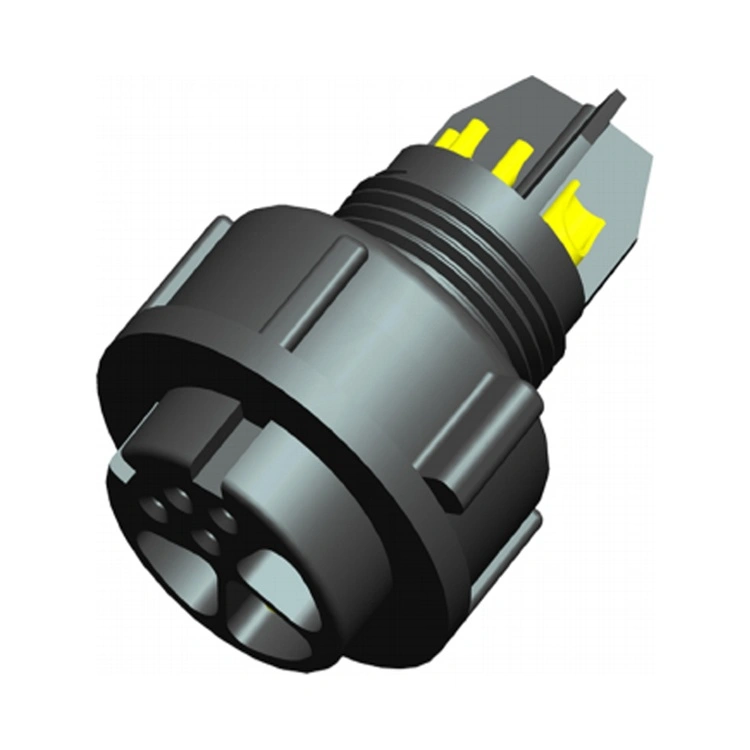

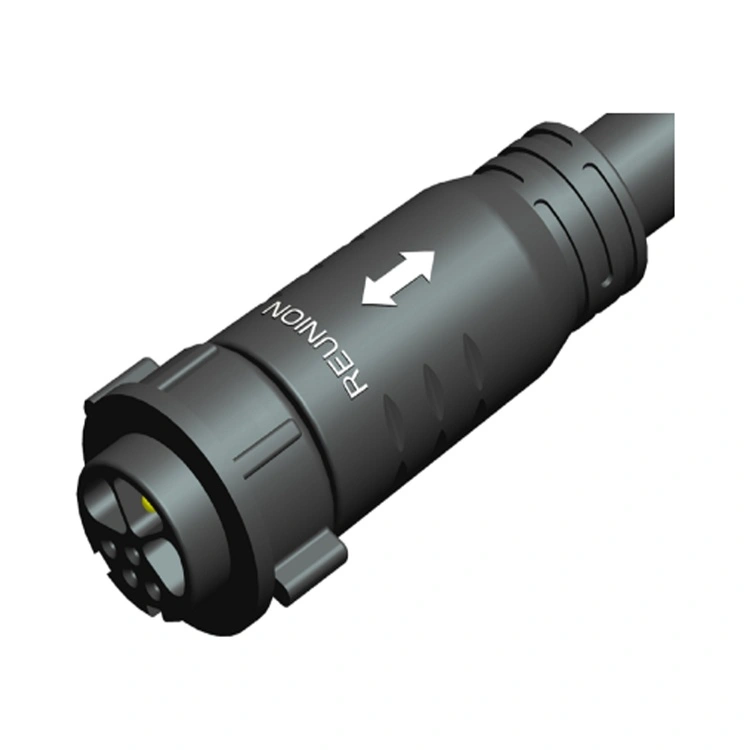

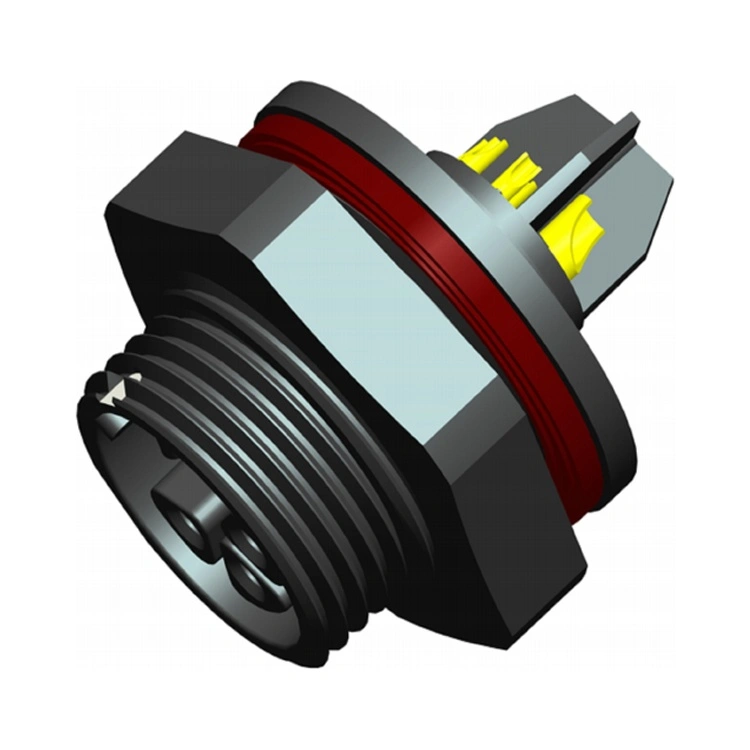

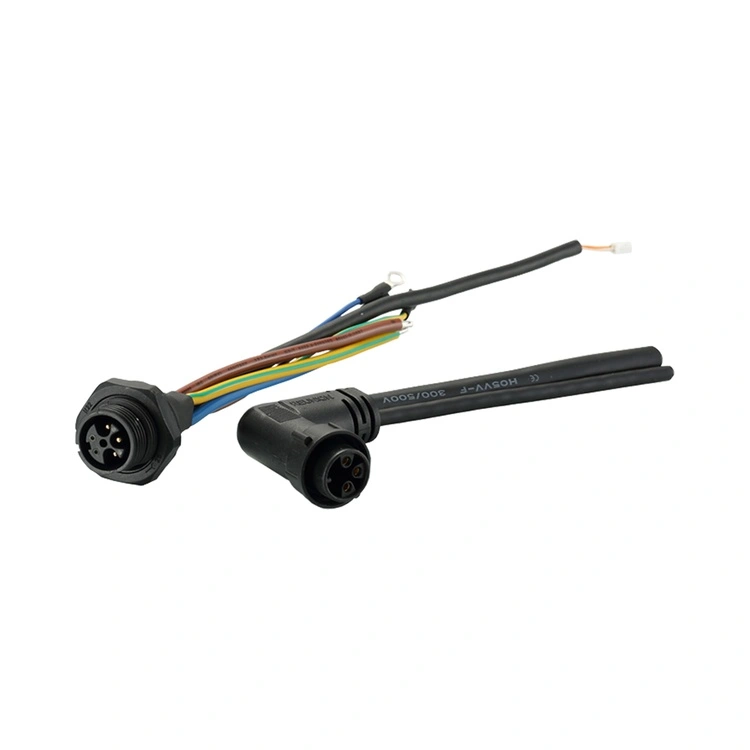

Гібридний роз’єм живлення та сигналу серії M — це інтегроване рішення Reunion для з’єднання для додатків, які потребують як живлення, так і передачі даних в одному компактному корпусі. Цей роз’єм поєднує в собі надійну герметизацію та різьбовий фіксуючий механізм серії M із гібридними конфігураціями контактів живлення та сигналу, усуваючи потребу в окремих кабелях живлення та сигналу.
Контакти живлення призначені для надійних з’єднань із низьким опором із проводом діаметром до 14 AWG, тоді як сигнальні контакти екрановані та розташовані для мінімізації перехресних перешкод. Reunion виробляє серію M за допомогою вертикально інтегрованого процесу — від точної обробки до автоматизованого складання та 100% електричного тестування. Для інженерів, які розробляють компактне промислове обладнання, робототехніку або автоматизовані системи, цей роз’єм забезпечує надійне та ефективне рішення, яке зменшує складність електропроводки та вимоги до площі панелі.
| Особливість | Вигода |
| Живлення та сигнал в одному роз’ємі | Поєднує подачу живлення (до 22 А) і передачу сигналу в одному інтерфейсі — зменшує простір на панелі, кількість кабелів і час встановлення. |
| Екологічне ущільнення IP67 | Пилонепроникний і захищений від тимчасового занурення — надійний для промислових, мийних і зовнішніх середовищ. |
| Різьбовий запірний механізм | Вібростійке сполучення—запобігає випадковому від’єднанню в умовах високої вібрації. |
| Кілька конфігурацій сигналу живлення | Серія 1M 2+4Pin, 7Pin і 9Pin Серія 2M 3+2, 3+4Pin і 9Pin — адаптується до різних вимог до живлення та сигналу. |
| Позолочені контакти | Низький опір контакту та захист від корозії — зберігає продуктивність протягом сотень циклів сполучення. |
| -40°C до +105°C Експлуатація | Широкий температурний діапазон охоплює екстремальні промислові та зовнішні умови. |
| Гнучкі варіанти припинення | Припій, припой зануренням і друкована плата — адаптується до різних методів складання. |
| Параметр | Серія 1М | Серія 2М |
| Конфігурації контактів | 2+4 контакти, 7 контактів, 8 контактів | 3+2 контакти, 3+4 контакти, 9 контактів |
| Силовий струм | 12А | 22А |
| Напруга живлення | 250В | 800В |
| Струм сигналу | 6A | 9A |
| Напруга сигналу | До 50 В змінного/постійного струму | |
| Опір ізоляції | ≥2000 МОм | ≥2000 МОм |
| Цикли парування | ≥1000 разів | ≥1000 разів |
| Робоча температура | -40°C ~ +105°C | -40°C ~ +105°C |
| Рейтинг захисту | IP67 (сполучений стан) | IP67 (сполучений стан) |
| Матеріал корпусу | PA6 | PA6 |
| Контактний матеріал | Сплав міді з позолотою | Сплав міді з позолотою |
Гібридний роз’єм живлення та сигналу серії M використовується в різних галузях, де комбіноване з’єднання живлення та сигналу спрощує проектування обладнання та зменшує складність встановлення.
Робототехніка – потужність двигуна + зворотний зв’язок кодера, потужність інструментів на кінці плеча + сигнали датчиків.
Промислова автоматизація – живлення приводу + зворотний зв'язок положення, керування клапаном + моніторинг стану.
Медичні пристрої – потужність насоса + сигнали датчика потоку, живлення діагностичного обладнання + дані.
Світлодіодне освітлення – потужні світлодіодні драйвери + керуючі сигнали DALI/DMX.
Промислові датчики – живлення датчика + зв’язок IO-Link.
Автомобільна промисловість – живлення конвеєрного обладнання + сигнали керування.
Відновлювана енергія – потужність сонячного відстеження + зворотний зв’язок щодо положення.
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до серії M, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Виробнича лінія Reunion серії M працює під суворим контролем процесу. Герметичність IP67 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням. Для кожної партії зберігаються протоколи випробувань, сертифікати на матеріали та звіти про перевірки.
Обидва роз’єми поєднують живлення та сигнал в одному інтерфейсі, але вони служать різним потребам додатків:
| Аспект | Гібрид серії M | Гібрид серії X |
| Механізм блокування | Різьбова система фіксації | Система блокування швидкого обертання |
| Пломбування | IP67 (стандарт) | IP67 (стандарт) |
| Номінальна потужність | До 22А | До 30А |
| Розмір оболонки | Серії 1М, 2М | Серія 1X, 3X |
| Основна програма | Промислове, робототехнічне, світлодіодне освітлення, | Тестове обладнання, робототехніка, батарея, енергія, світлодіодний дисплей |
