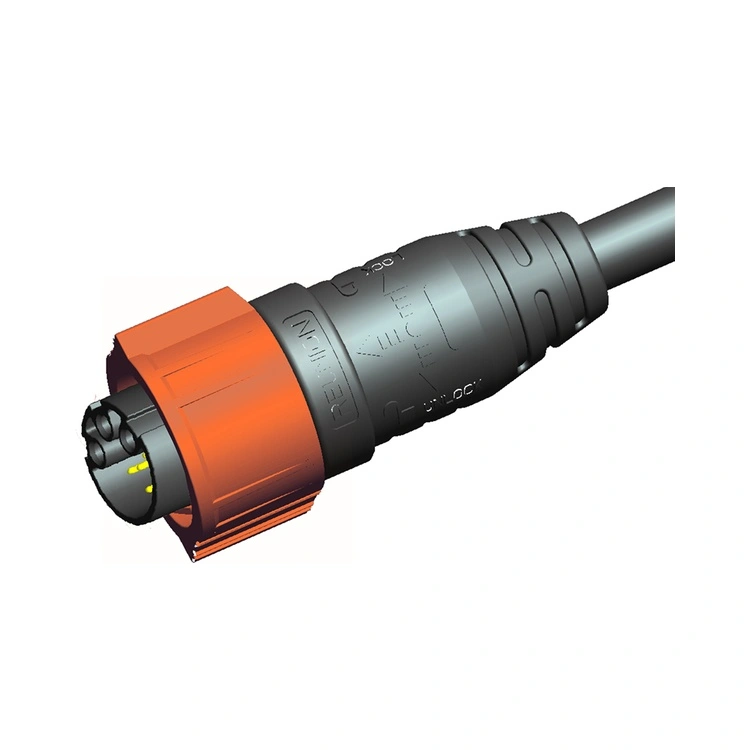

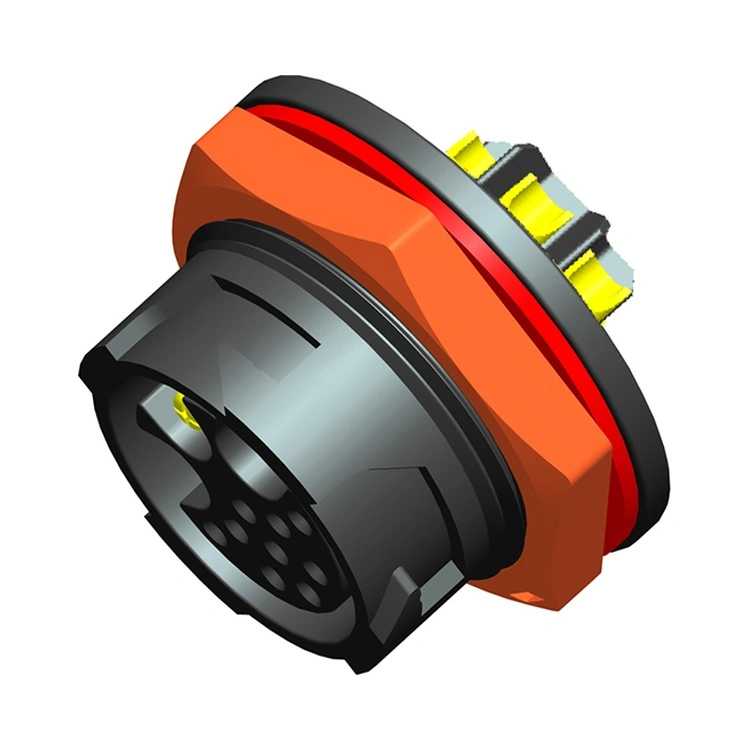

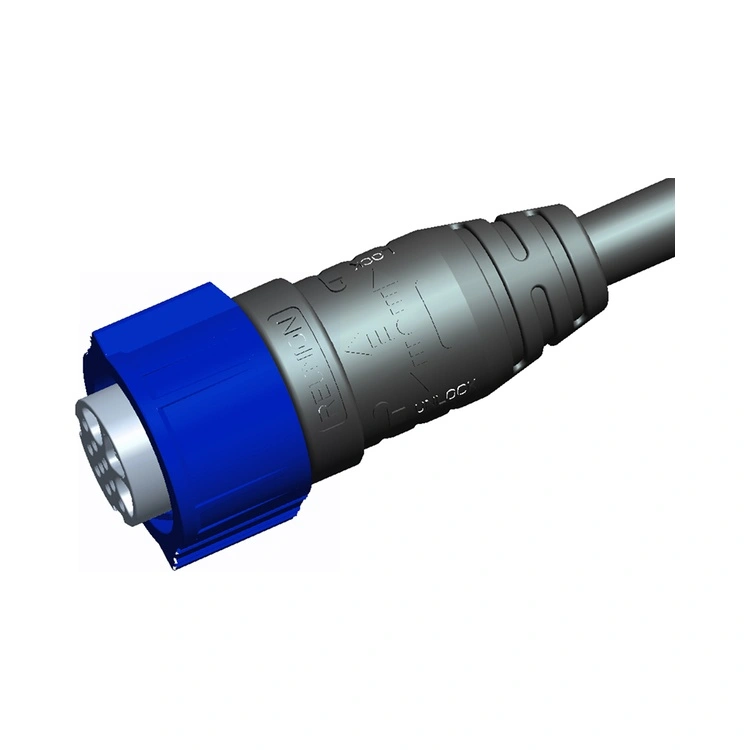

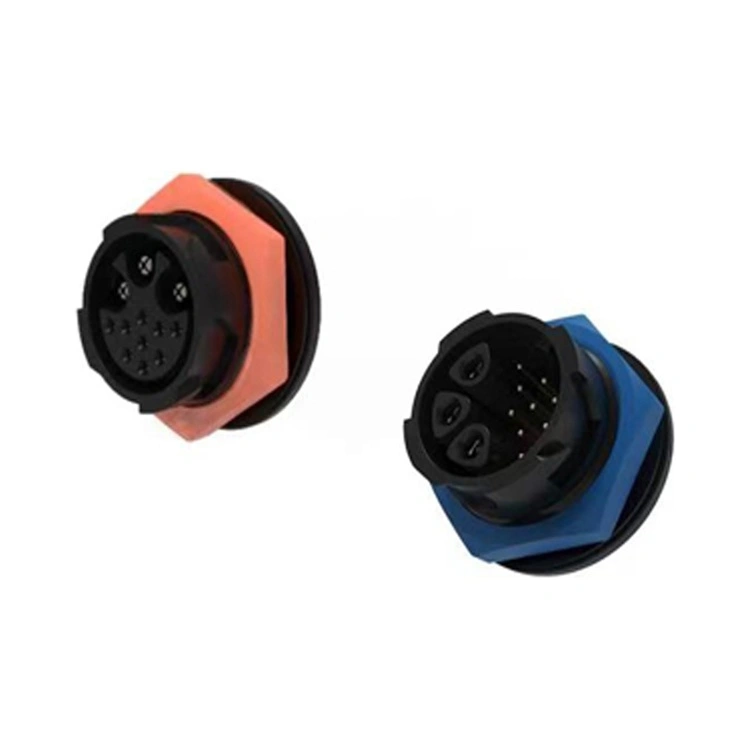

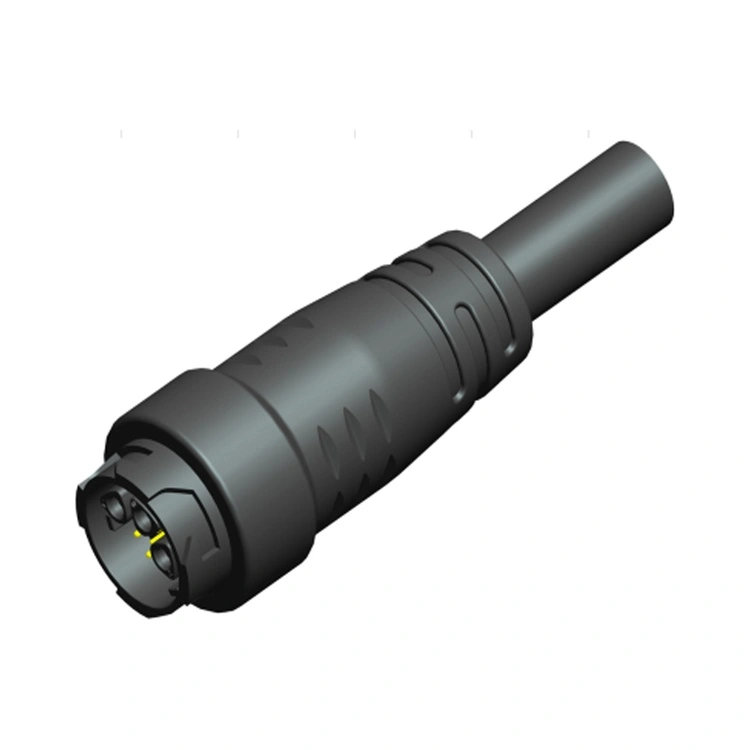

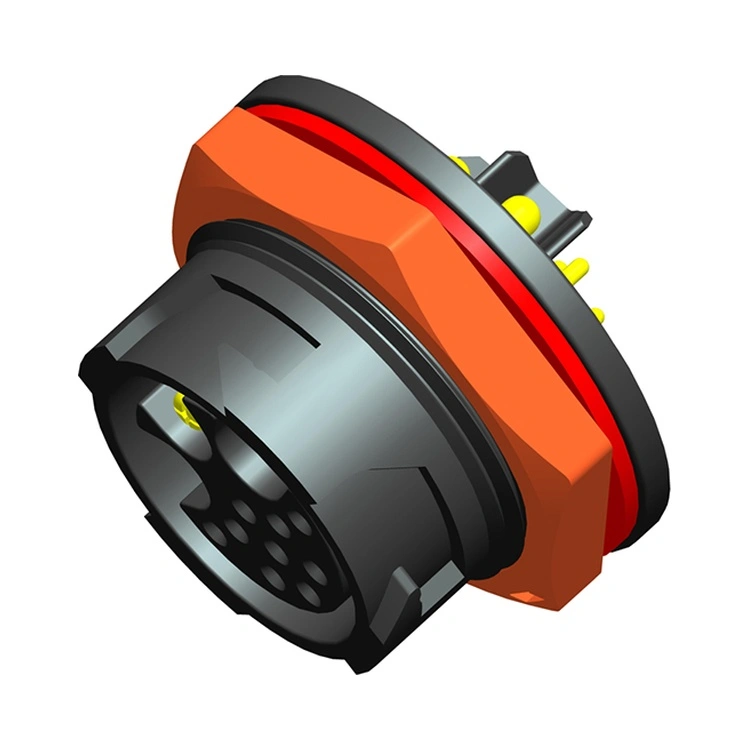

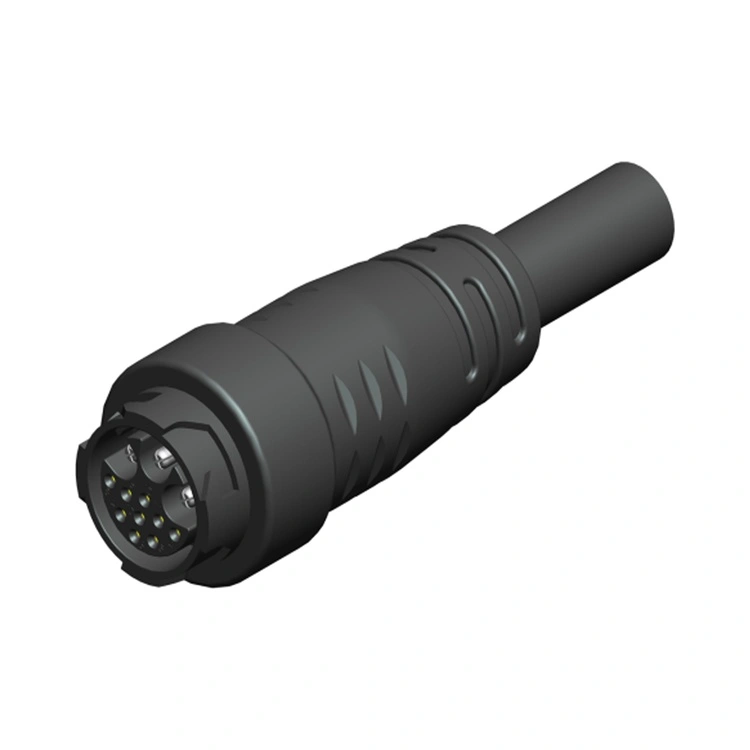

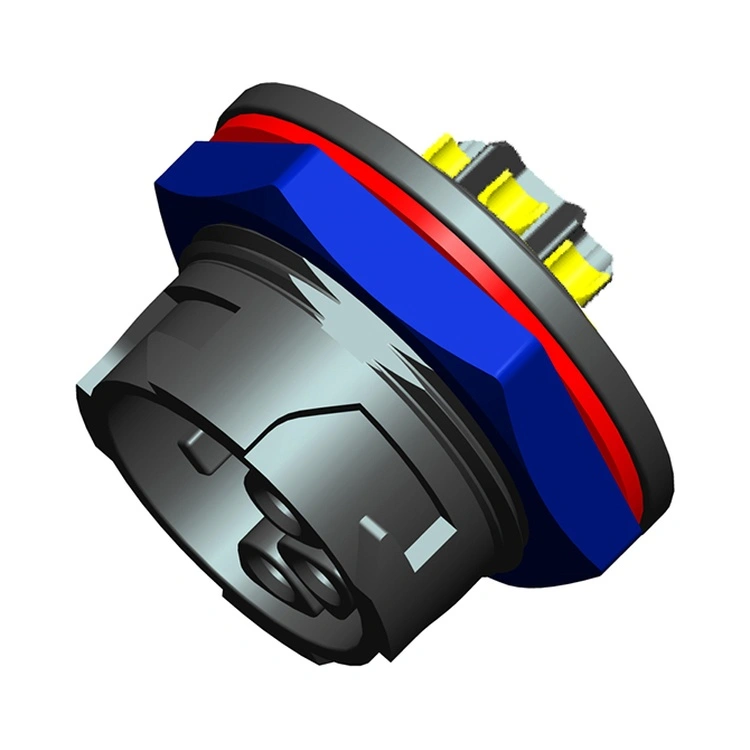

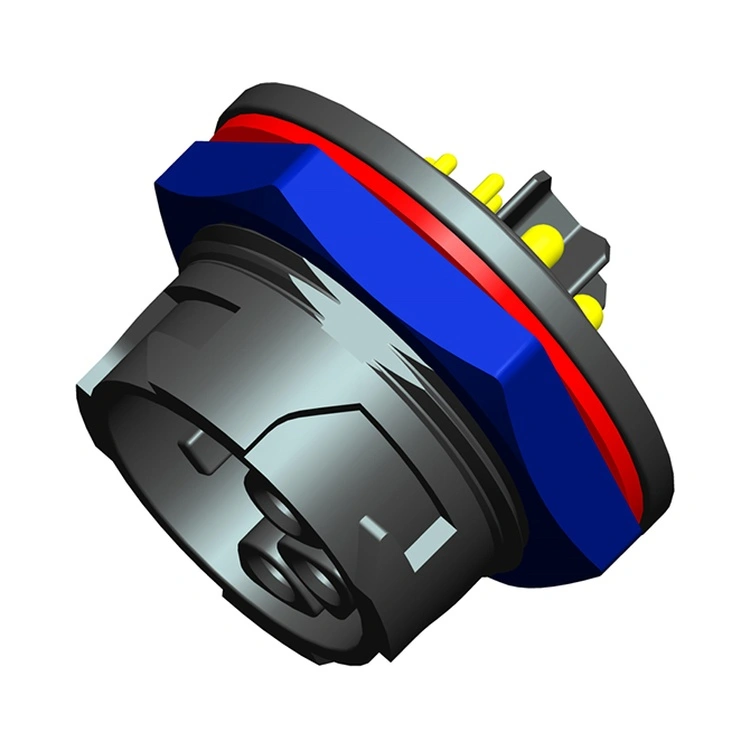

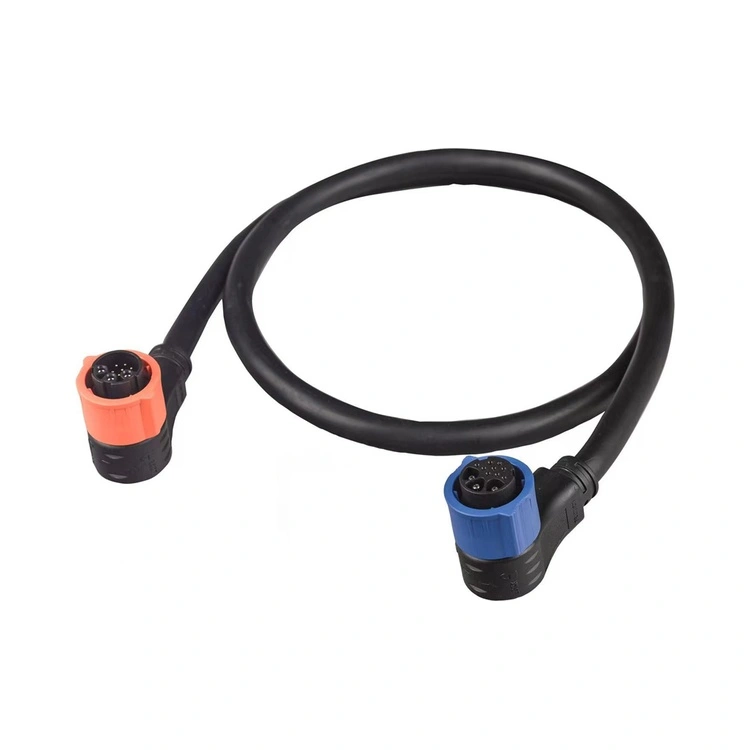

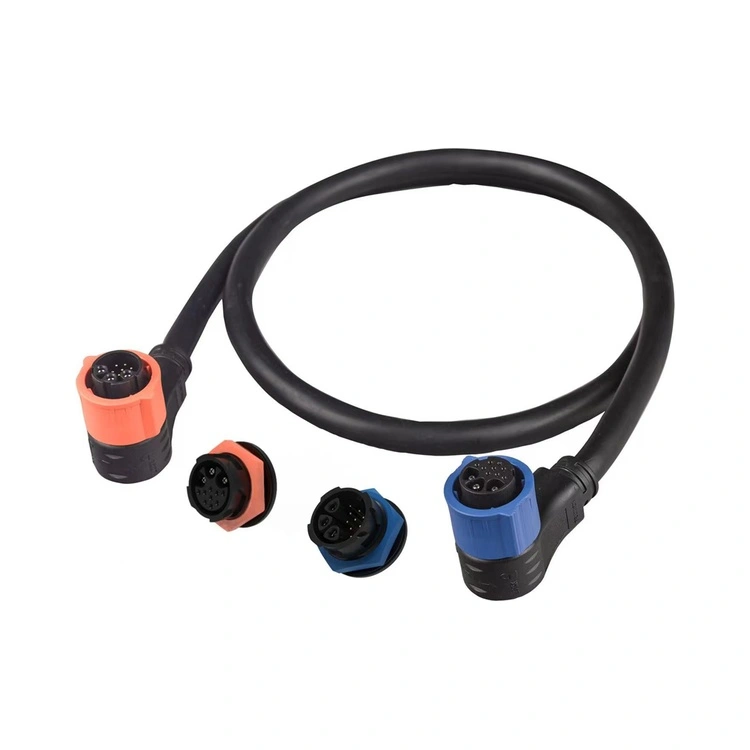

Гібридний роз’єм живлення та сигналу серії X — це інноваційне рішення Reunion для з’єднання, яке поєднує подачу живлення та передачу сигналу в одному компактному корпусі. Цей роз’єм відповідає зростаючому попиту виробників обладнання щодо зменшення площі панелі, кількості кабелів і складності монтажу за рахунок інтеграції кількох типів з’єднань в один інтерфейс.
Силові контакти призначені для надійних з’єднань із низьким опором, тоді як сигнальні контакти екрановані та розташовані так, щоб мінімізувати перехресні перешкоди. Reunion виробляє серію X за допомогою вертикально інтегрованого процесу — від точної механічної обробки та лиття під тиском до автоматизованого складання та 100% електричного тестування. Для інженерів, які розробляють сучасне промислове обладнання, акумулятори, енергію, електровелосипеди, світлодіоди або робототехніку, цей роз’єм забезпечує надійне та ефективне рішення, яке спрощує підключення та зменшує загальну площу системи.
| Особливість | Вигода |
| Живлення та сигнал в одному роз’ємі | Поєднує подачу живлення (до 30 А) і передачу сигналу в одному інтерфейсі — зменшує простір на панелі та кількість кабелів. |
| Система блокування швидкого обертання | Швидке сполучення однією рукою зі звуковим підтвердженням блокування — скорочує час встановлення та обслуговування. |
| Екологічне ущільнення IP67 | Пилонепроникний і захищений від тимчасового занурення — надійний для промислового та зовнішнього застосування. |
| Кілька конфігурацій сигналу живлення | Серія 1X: 2+4 контакти Серія 3X: 3+9 контактів — адаптується до різних вимог до потужності та сигналу. |
| Пластиковий корпус | Матеріал нейлон—UL94-V0, стійкий до корозії, зносостійкий |
| Позолочені контакти | Низький опір контакту та захист від корозії — зберігає продуктивність протягом сотень циклів сполучення. |
| -40°C до +105°C Експлуатація | Широкий температурний діапазон охоплює екстремальні промислові та зовнішні умови. |
| Параметр | Специфікація |
| Конфігурації контактів | 3 живлення + 9 сигнал |
| Силовий струм контакту | До 30А на контакт |
| Напруга живлення | До 300 В AC/DC |
| Струм контакту сигналу | До 5А на контакт |
| Напруга сигналу | До 30 В постійного струму |
| Контактний опір | ≤5 мОм |
| Опір ізоляції | ≥2000 МОм |
| Діелектрична стійкість | 1500 В змінного струму протягом 1 хвилини |
| Цикли парування | ≥1000 разів |
| Робоча температура | -40°C ~ +105°C |
| Рейтинг захисту | IP67 (сполучений стан) |
| Матеріал корпусу | PA6+GF чорний колір |
| Контактний матеріал | C54400 & C3602 золоте покриття та нельове покриття |

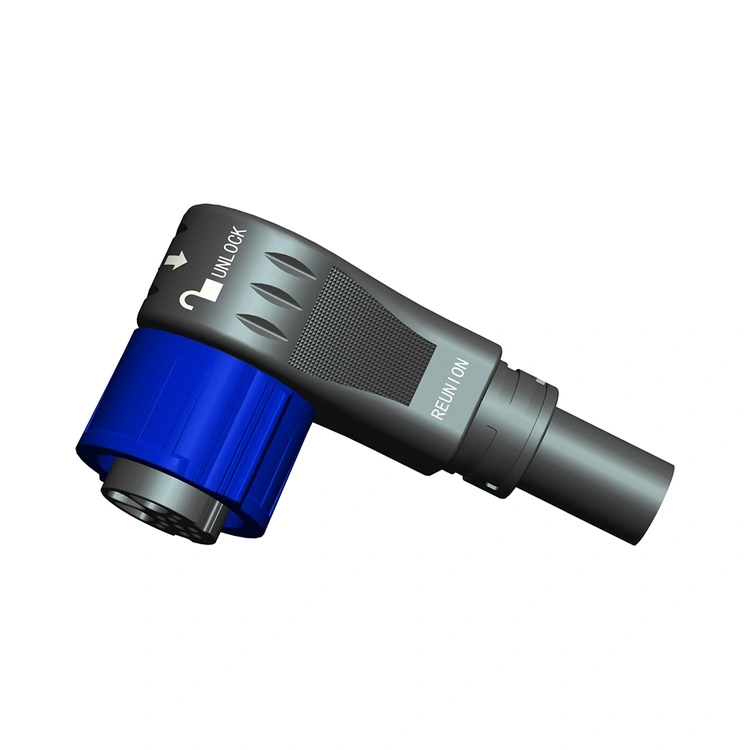

| Кабельний вихід | Прямий або під прямим кутом |
| Аспект | Reunion X Series Hybrid | Окремі роз'єми живлення + сигналу | Преміальні європейські бренди гібридних роз’ємів |
| Простір панелі | Потрібен один виріз панелі | Потрібні два вирізи панелі | Один виріз панелі |
| Кількість кабелів | Потрібен один кабель | Потрібні два кабелі | Один кабель |
| Ціна | Ціноутворення, орієнтоване на кількість | Нижча вартість компонентів, вища вартість встановлення | 3-4× вище |
| Час встановлення | Зменшений (один роз'єм) | Розширений (два роз'єми) | Зменшений |
| Герметизація IP67 | Стандартний | змінна | Стандартний |
| Конфігурації контактів | Кілька варіантів – всебічно | Можливість налаштування | Обмежений асортимент |
| Номінальна потужність | До 30А | Схожі | Схожі |
| 100% електричні випробування | Кожна одиниця | На основі вибірки | На основі вибірки |
| Простежуваність | ERP відстежується | змінна | так |
| Час виконання | 12-15 днів | 4-8 тижнів | 4-8 тижнів |
| Налаштування | Низький MOQ | змінна | Високий MOQ |
Перевага Reunion: Ви отримуєте інтегроване підключення сигналу живлення, зменшені вимоги до простору на панелі та спрощене управління кабелем — усе це за рентабельною ціною, без преміальних витрат європейських брендів.
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до серії X, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Виробнича лінія Reunion серії X працює під суворим контролем процесу. Герметичність IP67 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням. Для кожної партії зберігаються протоколи випробувань, сертифікати на матеріали та звіти про перевірки.
Основною перевагою єпростір і ефективність кабелю. Гібридний роз'єм:
Зменшує вирізи панелей– Один роз’єм проти двох або трьох окремих роз’ємів.
Зменшує кількість кабелів– Один кабельний вузол проти кількох кабелів.
Спрощує монтаж– Одна операція спарювання проти кількох операцій.
Зменшує потенційні точки відмови– Менша кількість з’єднань означає менше точок відмови.
Покращує управління кабелем– Один кабель легше прокласти та закріпити.
Для обладнання з обмеженим простором на панелі, наприклад, медичних пристроїв, робототехніки або компактних промислових засобів керування, гібридний роз’єм часто важливий.
Reunion рекомендує такі методи встановлення:
Парування– Сильно натисніть, доки не пролунає клацання, яке підтвердить блокування.
Огляд ущільнювального кільця– Замініть ущільнювальне кільце, якщо видно деформація, тріщини або затвердіння.
Радіус вигину кабелю– Зберігайте мінімум5× діаметр кабелю на вході роз’єму.
Орієнтація– Орієнтуйте вихід кабелю вниз для установки на відкритому повітрі/промивання.
