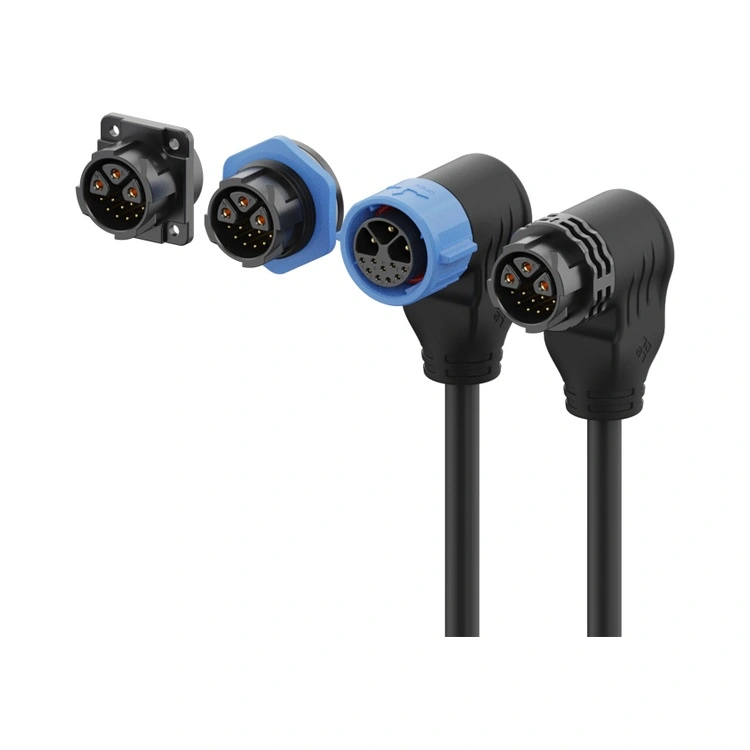

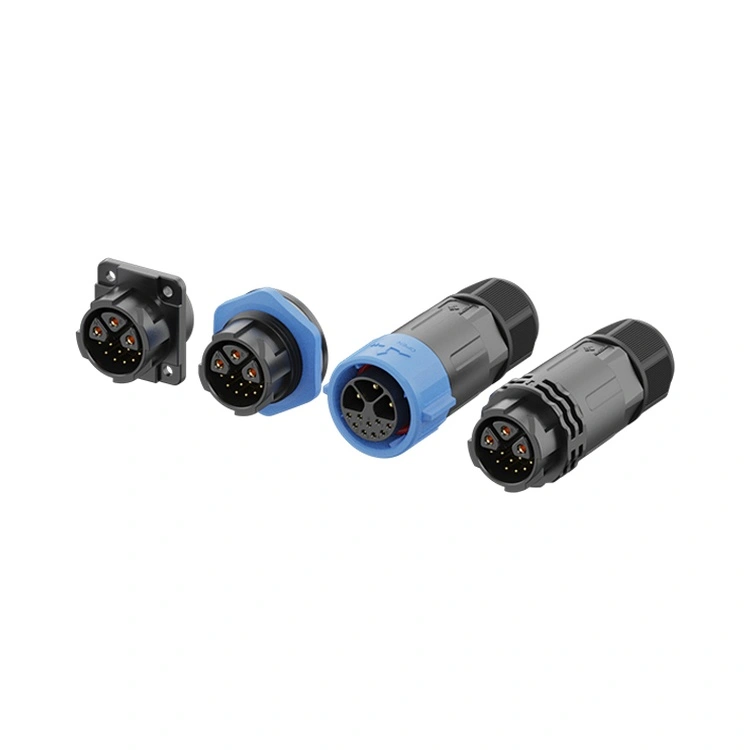

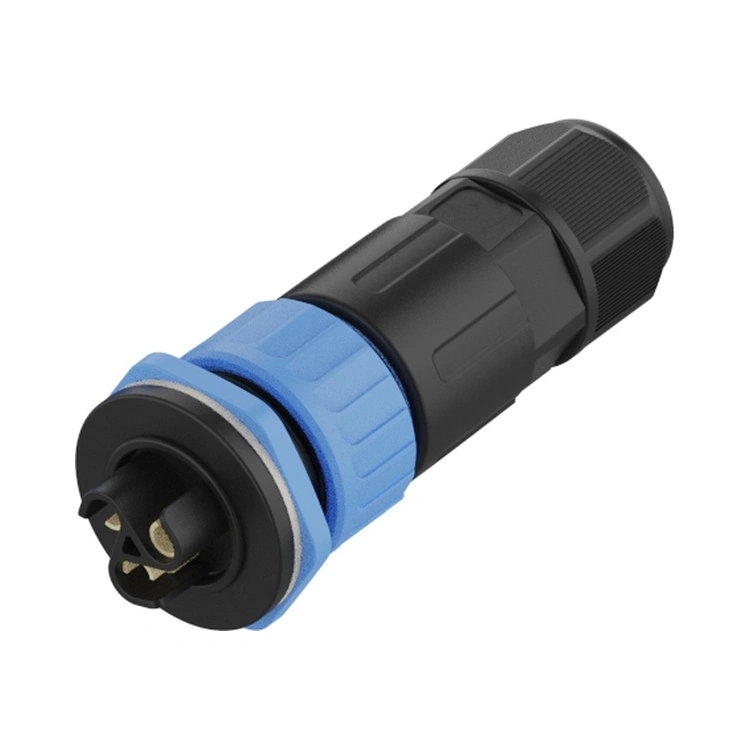

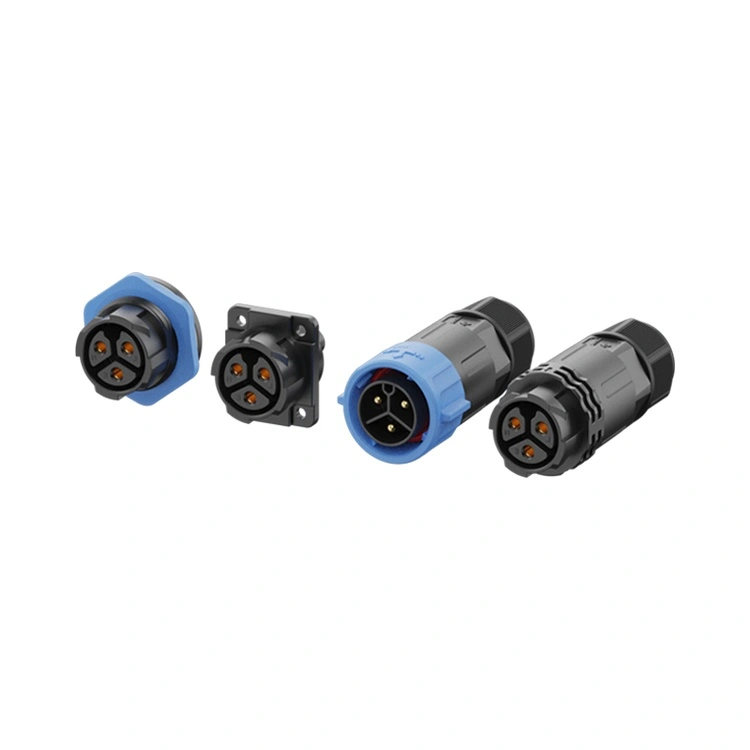

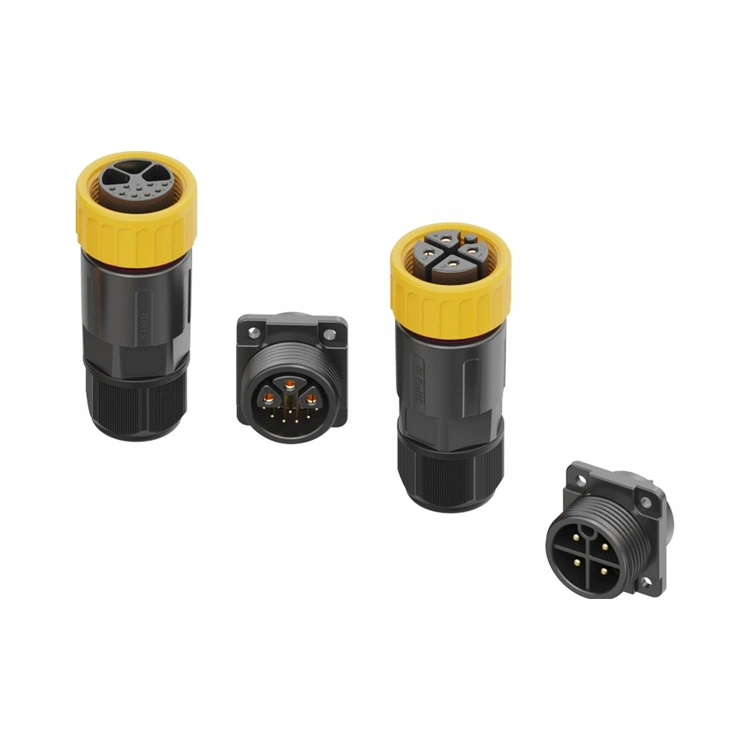

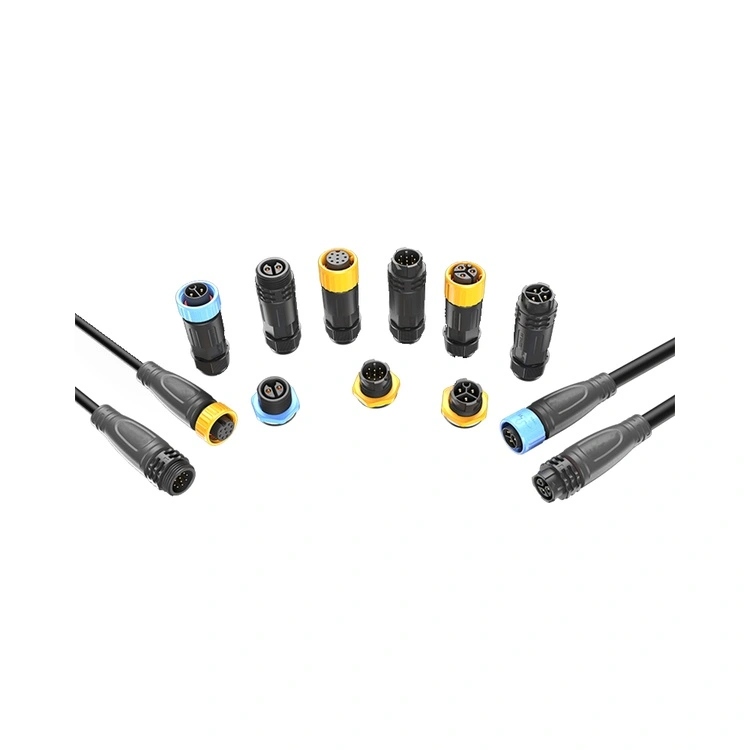

Світлодіодний з’єднувач серії Reunion M25 спеціально створений для світильників потужністю понад 1000 Вт, де термоциклічні зміни (ΔT до 145°C) і механічні удари зазвичай погіршують стандартні рішення M20. На відміну від загальних копій, ця серія підлягає кожній виробничій партії:
1) 100% випробування гіпопоту та контактного опору
2) Тест на водонепроникність за стандартом IP67 – глибина 1 м, 30 хвилин, задокументована відеозаписом
3) Перевірка на термічний удар – 500 циклів від -40°C до +105°C без розслаблення ущільнення
Цей протокол випробування безпосередньо стосується режиму відмови №1 у зовнішніх світлодіодних системах: мікрорухової фреттинг-корозії, спричиненої коливанням кабелю, спричиненим вітром. Різьбовий фіксуючий механізм (рекомендований крутний момент 1,2–1,5 Нм) підтримує тиск на межі понад 80 Н, забезпечуючи стабільний контакт навіть при встановленні на щоглах стадіону висотою 50 метрів.
| Критерій відбору | Світлодіодний роз'єм серії Reunion M25 | Серія M20 (менша ємність) | Подібні M25 без бренду |
| Максимальний безперервний струм | 30 A (на штифт живлення) | 30A (але знижується до 22A при 85°C) | Заявка на 30A, але невдача на 25A (немає звіту про теплові зображення) |
| Варіанти гібридних шпильок | 3+2 / 3+5 /3+9 контактів | Лише 2+2 (на замовлення MOQ 500+) | Немає – оболонки лише для живлення |
| IP67 водонепроникний | Кожна партія – перевірена зануренням, фотографії зберігаються | На основі вибірки (1 на 1000) | Не підтверджено документально |
| Розміщення кабелю OD | 6–12 мм (накатка для рукавичок) | 4–8 мм | 5–10 мм (погане розвантаження натягу) |
| Термін виконання (1000 шт.) | 15-20 днів | 4–6 тижнів | Непередбачуваний (часто з доставки) |
| Простежуваність | Код партії ERP → сертифікати сировини | Пакетний рівень | жодного |
Рекомендація: виберіть світлодіодний з’єднувач серії Reunion M25 для будь-якого проекту, де рентабельність інвестицій > 3 років і витрати на незапланований простой перевищують 2000 доларів США за годину (наприклад, перони аеропорту, освітлення виходу в тунелі).
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний | 6-контактний | 3+2-контактний | 3+5-контактний | 3+9-контактний |
| Номінальна напруга | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Поточний рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Розділ дроту | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
5 сигнальних контактів у конфігурації 3+5 незалежно екрановані з кроком 2,54 мм, що забезпечує затухання перехресних перешкод >40 дБ на 250 кГц – критично важливо для двонаправленого зв’язку DMX512 RDM. Для додатків DALI-2 варіант 3+2 контактів (2 сигнальні дроти) підтримує адресацію до 64 світильників на петлю при збереженні шини живлення 30A. Практичний посібник з підключення для специфікаторів:
3+5 контактів: Контакти 1–3 = L1/L2/L3 (3 фази, 20 A кожен); Контакти 4–5 = DALI +/-; Контакти 6–7 = дані DMX+ / дані-; Контакт 8 = загальний DMX (посилання на екран).
3+2 контакти: Контакти 1–3 = L/N/PE (однофазний 30A або 3-фазний 20A); Контакти 4–5 = затемнення 0–10 В або DALI.
Ця гібридна архітектура скорочує польову роботу, усуваючи 40% з’єднань клемних блоків
A: Високотемпературний термопластичний ізолятор (UL 94 V-0) зберігає ударну міцність >6 кДж/м² при -40°C (перевірено відповідно до ISO 179). Силіконове ущільнювальне кільце підтримує стиск <20% після 500 циклів холодного запуску.
Для стандартних проектів, керованих DALI, ми рекомендуємо конфігурацію 3+2:
3 контакти живлення (20 A кожен) для входу світлодіодного драйвера.
2 сигнальні контакти (10 A кожен) для даних DALI.
Це забезпечує достатню потужність для високопотужних світильників і підтримує зв’язок DALI на відстані до 300 метрів. Для багатоканального керування кольором або інтегрованого датчика зворотного зв’язку виберіть варіанти 3+5 або 3+9. Усі конфігурації зберігають цілісність сигналу для протоколів DALI, DMX, 0-10 В і RS-485.
