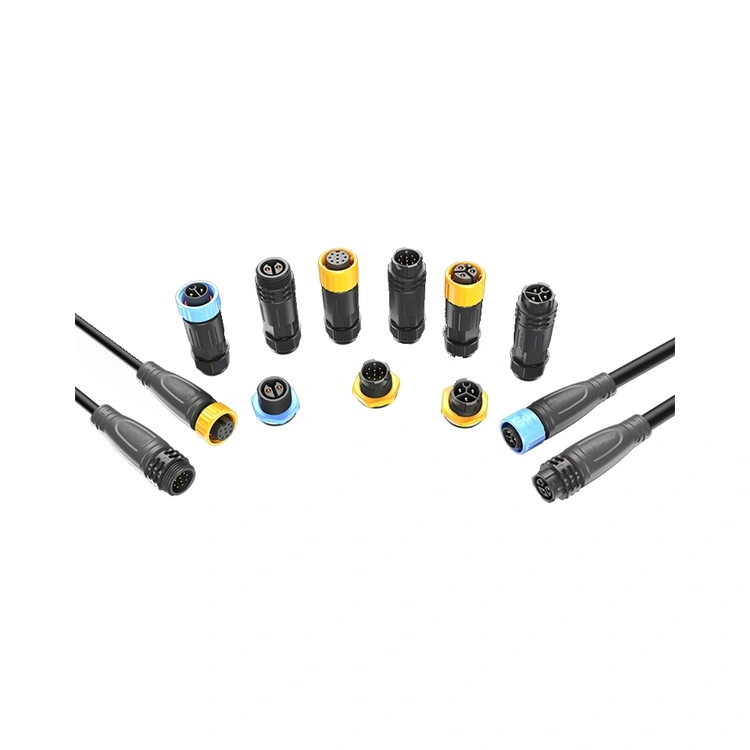

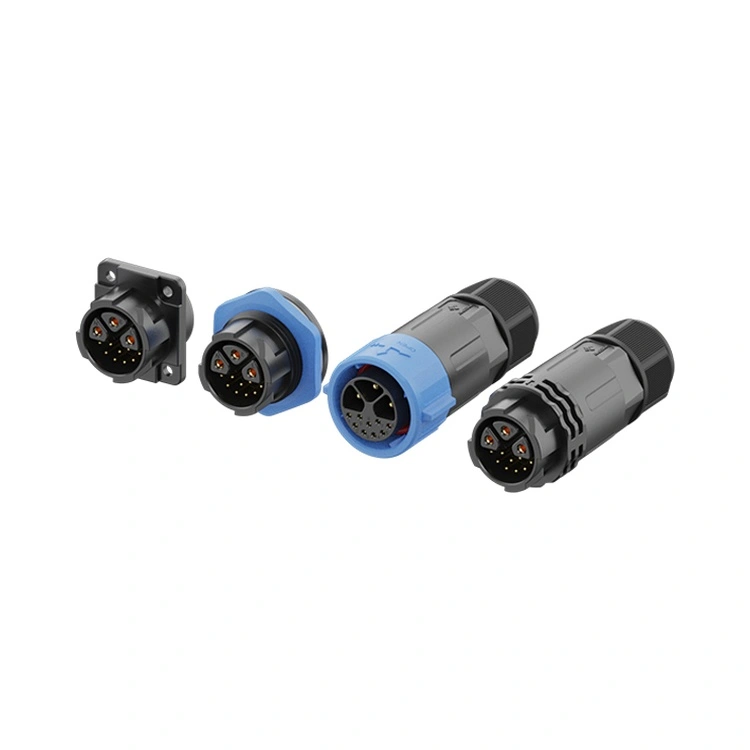

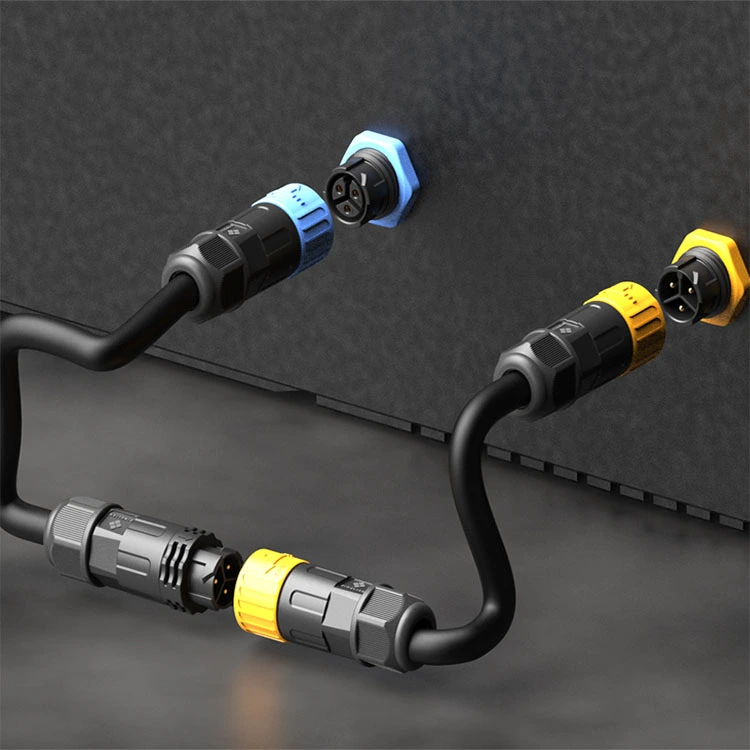

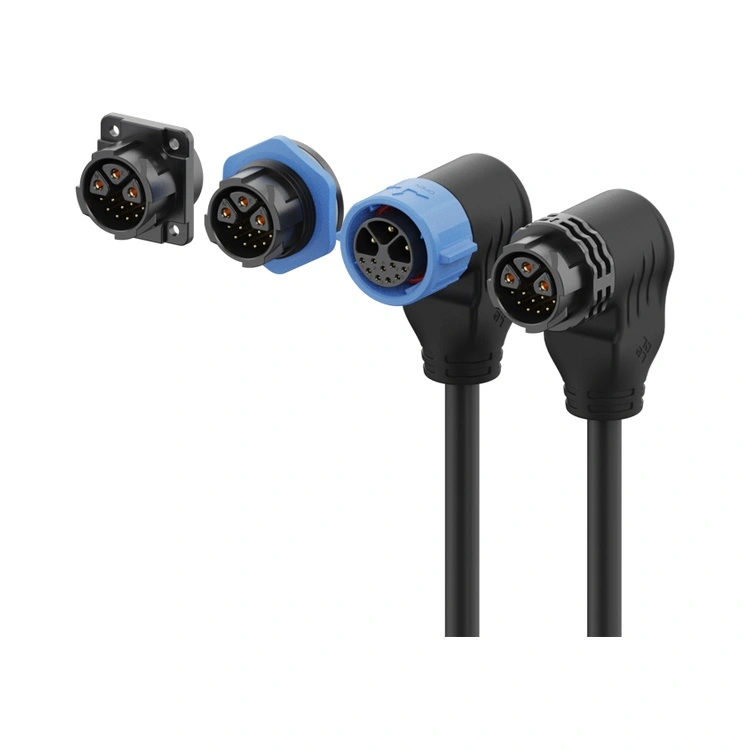

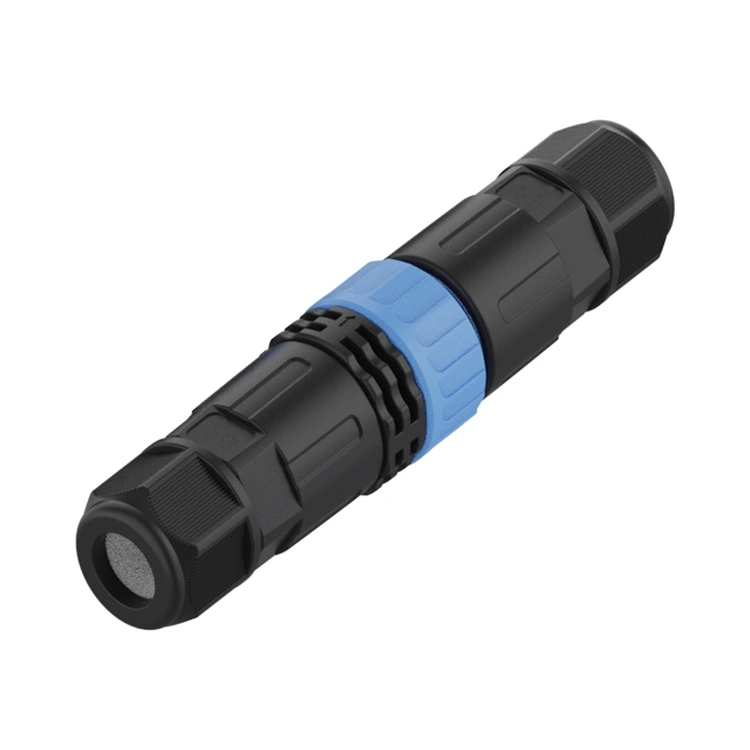

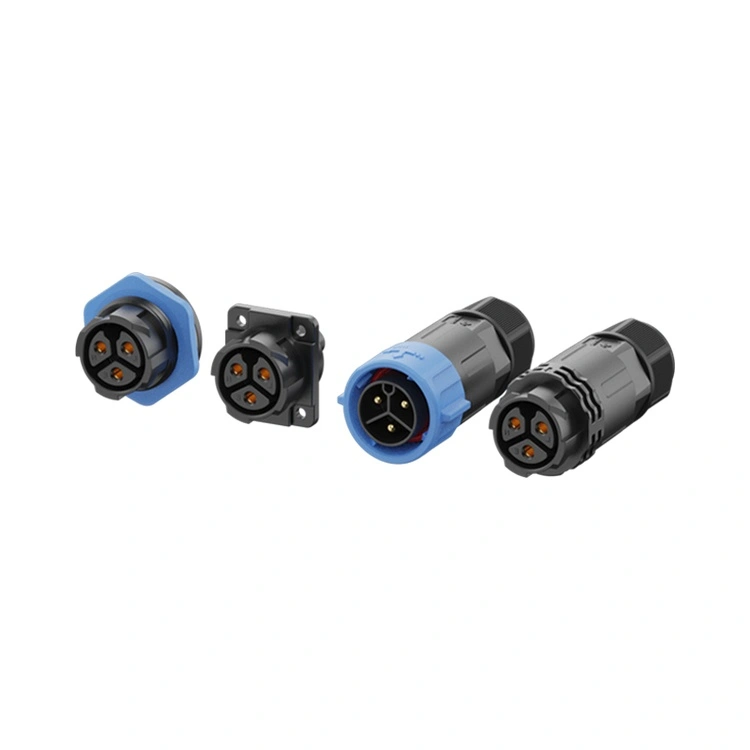

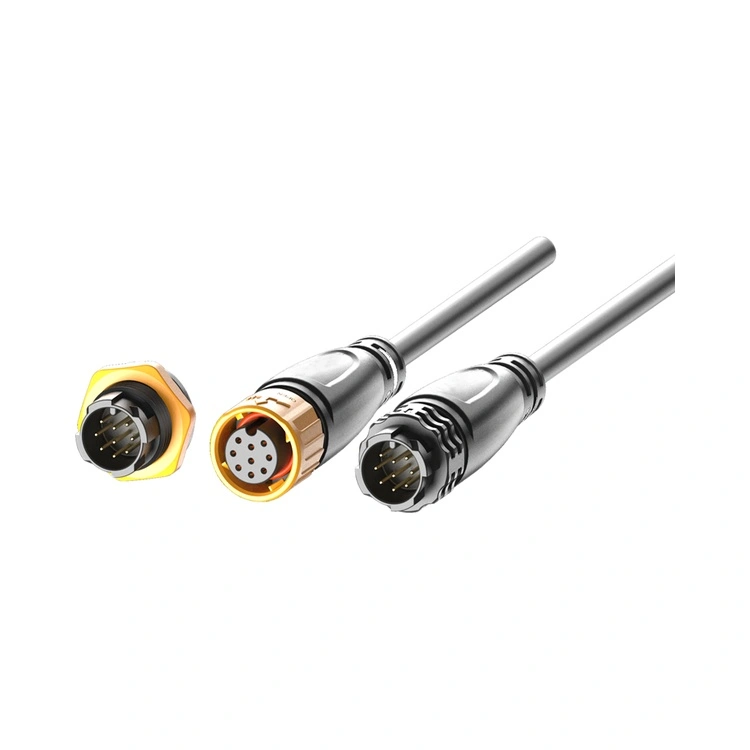

Водонепроникний роз’єм серії M25 — це промислове з’єднання Reunion з найвищою місткістю в сімействі M-серії, розроблене для додатків, де постачання потужності має співіснувати з захистом навколишнього середовища. Цей різьбовий круглий з’єднувач поєднує міцний 25-міліметровий інтерфейс із герметизацією IP67/IP68, що робить його придатним для важкого обладнання, з’єднань двигунів, систем розподілу електроенергії, інфраструктури зарядки електромобілів та установок відновлюваної енергії, де вологість, пил і вібрація є постійними проблемами.
Серія M25 доступна в конфігураціях від 2 до 12 контактів, включаючи гібридні варіанти сигналу живлення 5, 3+9 контактів, які поєднують силові контакти для сильного струму з контактами для сигналу низької напруги в одному корпусі. Серія M25 підтримує широкий спектр потужних застосувань.
Контакти виготовлені з латуні з вибірковим золотим покриттям, зберігаючи низький і стабільний контактний опір протягом сотень циклів сполучення. Максимальний струм, який підтримується, становить 30 А на контакт.
Компанія Reunion виробляє серію M25 за допомогою вертикально інтегрованого процесу — від точної обробки до автоматизованого складання та 100% електричного тестування. Доступні версії для монтажу на панелі та кабелю з припоєм.
| Особливість | Вигода |
| Номінальний струм до 30А | Витримує найвищі потужні навантаження в серії M—підходить для важких двигунів, зарядних пристроїв для електромобілів і промислового розподілу електроенергії. |
| IP67 водонепроникний | Витримує пил, тимчасове занурення та тривале занурення — надійно для зовнішнього середовища та для миття. |
| Гібридні варіанти 3+2, 3+5, 3+9 контактів | Поєднує в одному роз’ємі контакти живлення для сильного струму (до 20 А) з контактами для сигналу низької напруги — зменшує кількість кабелів і простір на панелі. |
| Різьбовий запірний механізм | Вібростійке сполучення — запобігає ослабленню внаслідок руху важкої техніки та термічного циклу. |
| Позолочені латунні контакти | Низький контактний опір (≤3 мОм) і захист від корозії — зберігає продуктивність у вологому та зовнішньому середовищі. |
| Високотемпературний термопластичний ізолятор | Робота від -40°C до +105°C — охоплює екстремальні промислові та зовнішні температурні умови. |
| Повністю пластиковий корпус | Високотемпературні термопластичні матеріали - підходять для суворих умов |
| Кілька варіантів завершення | Припій, припой зануренням — адаптується до різних методів складання. |
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний | 6-контактний | 3+2-контактний | 3+5-контактний | 3+9-контактний |
| Номінальна напруга | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Поточний рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Розділ дроту | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Робоча температура:-40°C ~ +105°C
Рівень захисту:IP65 / IP67 / IP68 (сполучений стан)
Матеріал корпусу:Високотемпературний термопласт
Контактний матеріал:Позолочена латунь
Контактний опір:≤3 мОм
Цикли парування:≥500
Рейтинг горючості:UL 94 V-0
Усі матеріали відповідають RoHS
| Аспект | Серія Reunion M25 | Преміальні європейські бренди M25 | Недорого M25 без бренду |
| Ціна | Ціноутворення, орієнтоване на кількість | 3-4× вище | Наперед дешевше |
| Поточний рейтинг | До 30А | Типовий струм до 25 А | Змінний, часто завищений |
| Гібридні параметри | 3+2, 3+5,3+9 – стандарт | Обмежений | Не пропонується |
| Перевірка IP67 | Пакетне тестування зануренням | Серійно перевірено | Не перевірено |
| 100% електричні випробування | Кожна одиниця | На основі вибірки | Випадкове чи жодне |
| Позолота | стандарт | ≥0,2-0,4 мкм | Тонкий або ніякий |
| Простежуваність | ERP відстежується від смоли до готового з’єднувача | так | жодного |
| Час виконання | 12-15 днів | 4-8 тижнів | Непередбачуваний |
| Налаштування MOQ | Низький (100 шт.) | Високий (500+) | Не пропонується |
| Технічна підтримка | Цілодобова відповідь від інженерної групи з 10 осіб | Добре, але повільніше | Обмежений |
| Сертифікати ISO | 9001, 14001, 13485 | Зазвичай 9001 | Як правило, немає |
Перевага Reunion: Ви отримуєте документально підтверджену герметичність IP67, гібридні конфігурації живлення-сигналу та номінальний струм до 30 А — усе це за рентабельною ціною, без преміальних витрат європейських брендів.
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до M25, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
| Розгляд | М20 | М25 |
| Максимальний струм | 20А | 30А |
| Механічна міцність | Стандартний | Більш міцний — більший корпус, товщі стінки |
| Ємність кабелю | До 2,0 мм² | До 4,0 мм² |
| Простір панелі | Більш компактний | Потрібен більший виріз |
| Гібридні параметри | немає | 3+2, 3+5,3+9 |
Виберіть M25, коли:
Вам потрібна максимальна механічна міцність для важких умов експлуатації.
Ваше застосування передбачає більші кабелі або більші механічні навантаження.
Вам потрібна найбільша оболонка для зручного поводження руками в рукавичках.
Місце на панелі дозволяє зробити більший виріз 25 мм.
Виберіть M20, коли простір панелі обмежений або застосування не вимагає додаткової механічної міцності.
Так, серія M25 добре підходить для інфраструктури зарядки електромобілів, зокрема для:
Зарядні станції змінного струму.
Бортові зарядні пристрої (помірні постійні струми).
Інтерфейси системи керування батареєю (живлення + сигнал).
Номінальний струм M25 30A, герметичність IP67 і гібридні конфігурації живлення-сигналу роблять його практичним вибором для багатьох додатків зарядки електромобілів. Для швидкої зарядки постійним струмом (100 A+) ми рекомендуємо більші промислові роз’єми, спеціально розроблені для додатків постійного струму з високим струмом.
Для досягнення та підтримки герметичності IP67 Reunion рекомендує:
Сполучний крутний момент – Затягніть з’єднувальну гайку вручну, доки ущільнювальне кільце не торкнеться поверхні панелі, потім додайте додатковий крутний момент 1,2-1,5 Нм за допомогою динамометричного ключа. Не перевищуйте 1,8 Нм.
Огляд ущільнювального кільця – Замініть ущільнювальне кільце, якщо видно деформація, тріщини або затвердіння.
Графік заміни – Для вимогливих застосувань (щоденне миття, перебування на відкритому повітрі) замінюйте ущільнювальні кільця щорічно. Для стандартних промислових середовищ кожні 2-3 роки.
Радіус вигину кабелю– Дотримуйтесь мінімум 5× діаметр кабелю на вході роз’єму.
Орієнтація кабелю– Для застосувань на відкритому повітрі/промивання орієнтуйте вихід кабелю вниз, щоб запобігти накопиченню рідини біля межі ущільнення.
