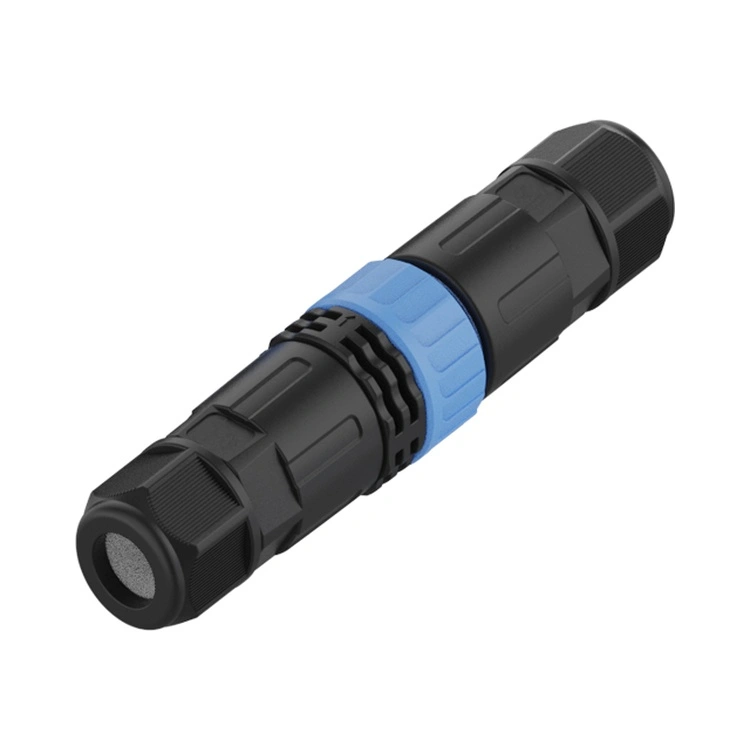

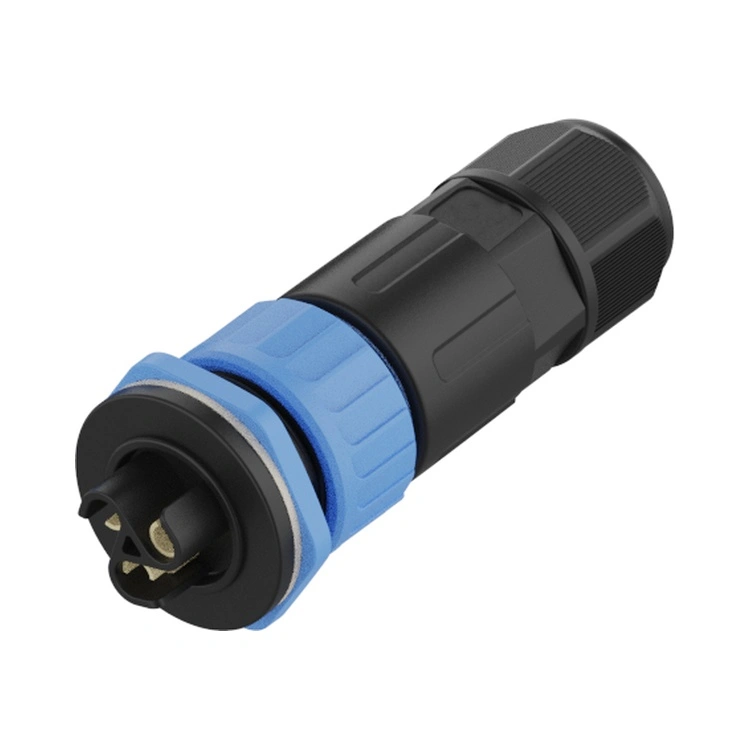

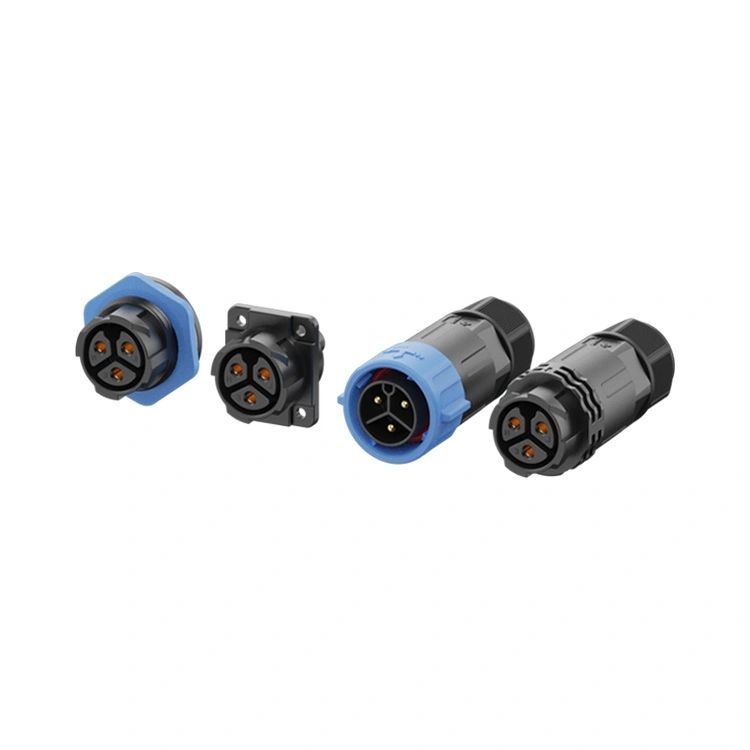

Пластиковий водонепроникний роз’єм серії M25 — це флагманське корозійно-стійке з’єднувальне з’єднання Reunion, розроблене для застосування, де подача значної потужності (до 30 А) повинна співіснувати з агресивними умовами навколишнього середовища. Цей різьбовий круглий з’єднувач поєднує в собі міцний 25-міліметровий інтерфейс із водонепроникністю за стандартами IP67/IP68 і високоміцний корпус із термопласту PA66, який за своєю суттю є стійким до корозії — без іржі, без окислення та деградації покриття.

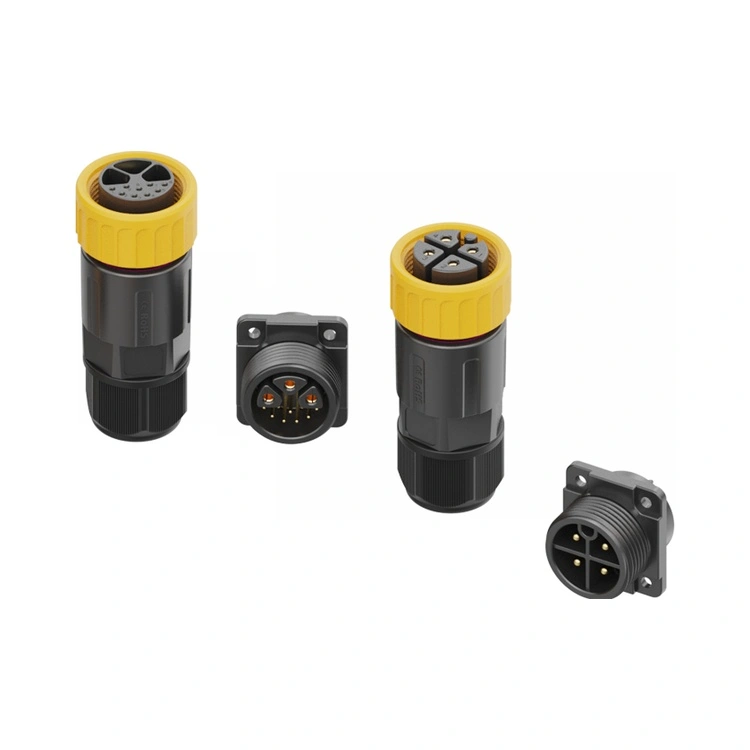

Доступний у конфігураціях від 2 до 12 контактів, включаючи гібридні варіанти сигналу живлення
, серія M25 підтримує подачу потужного струму (до 20 А) і сигнали керування низькою напругою через один роз’єм.
Механізм фіксації з різьбою забезпечує постійну надійність сполучення протягом сотень циклів, тоді як контакти виготовлені з латуні з вибірковим позолотою для підтримки низького контактного опору. Reunion виробляє пластикову серію M25 за допомогою вертикально інтегрованого процесу — від точного лиття під тиском до автоматизованого складання та 100% електричного тестування.
| Особливість | Вигода |
| Нержавіючий корпус PA66 | Немає іржі та не окислюється — розроблено для сольових туманів, морських середовищ і середовищ, які піддаються впливу хімікатів. |
| Зменшення ваги до 60%. | Значно легше латунних еквівалентів — зменшує структурне навантаження на обладнання та монтажні кронштейни. |
| Номінальний струм до 30А | Витримує найвищі потужні навантаження в серії М — підходить для важких двигунів, зарядних пристроїв для електромобілів і розподілу електроенергії. |
| IP67/IP68 водонепроникний | Витримує безперервне занурення — надійно для офшорних, прибережних і захищених від повеней установок. |

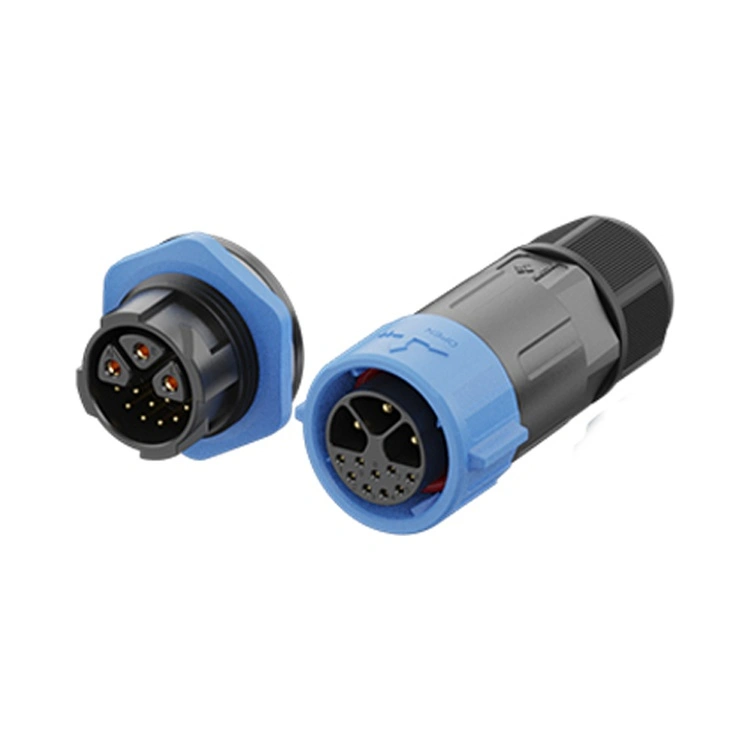

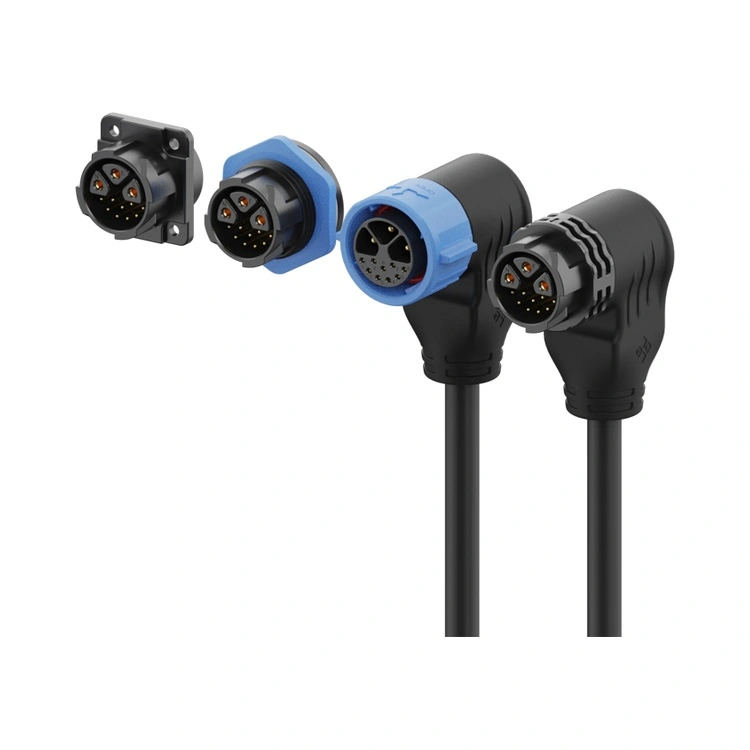

| Гібридні конфігурації 3+2, 3+5, 3+9 | Поєднує 3 контакти живлення для сильного струму (до 20 А) з 2, 5 або 9 сигнальними контактами — зменшує кількість кабелів і простір на панелі. |
| Позолочені латунні контакти | Низький контактний опір (≤3 мОм) і захист від корозії — зберігає продуктивність у вологому середовищі. |
| Різьбове блокування | Вібростійке сполучення — запобігає ослабленню внаслідок руху важкої техніки та термічного циклу. |
| -40°C до +105°C Експлуатація | Широкий діапазон температур охоплює екстремальні промислові, морські та зовнішні умови. |
| Параметр | 2-контактний | 3-контактний | 4-контактний | 5-контактний | 6-контактний | 3+2-контактний | 3+5-контактний | 3+9-контактний |
| Номінальна напруга | 250В | 250В | 250В | 250В | 250В | 250В/50В | 250В/50В | 250В/50В |
| Поточний рейтинг | 30А | 30А | 20А | 20А | 15А | 20А+10А | 20А+5А | 20А+5А |
| Розділ дроту | 0,75-4,0 мм² | 0,75-4,0 мм² | 0,5-2,5 мм² | 0,5-2,5 мм² | 0,25-1,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² | 0,25-2,5 мм² |
Робоча температура:-40°C ~ +105°C
Рівень захисту:IP65 / IP67 / IP68 (сполучений стан)
Матеріал корпусу:PA66
Контактний матеріал:Позолочена латунь
Контактний опір:≤3 мОм
Цикли парування:≥500
вага:Приблизно на 60% легше, ніж аналогічні латунні з’єднувачі
Рейтинг горючості:UL 94 V-0
Усі матеріали відповідають RoHS
| Аспект | Пластикова серія Reunion M25 | Металеві конектори M25 | Бренди пластикових конекторів преміум-класу |
| Стійкість до корозії | Відмінно – PA66 | Залежить від покриття – ризик іржі в соляному спреї | змінна |
| вага | До 60% легше | Важкий – напруга зростає | Схоже на Реюньйон |
| Ціна | Ціноутворення, орієнтоване на кількість | 3-4× вище | 2-3× вище |
| Поточний рейтинг | До 30А | До 30А | Зазвичай нижче |
| Гібридні параметри | 3+2, 3+5 ,3+9 контактів | Обмежений | Обмежений |
| 100% електричні випробування | Кожна одиниця | На основі вибірки | На основі вибірки |
| Простежуваність | ERP відстежується | так | так |
| Час виконання | 15-17 днів | 4-8 тижнів | 4-6 тижнів |
| Налаштування MOQ | Низький (100 шт.) | Високий (500+) | Високий (500+) |
| Сертифікати ISO | 9001, 14001, 13485 | Зазвичай 9001 | Зазвичай 9001 |
| Атестація | Область застосування |
| ISO 9001:2015 | Управління якістю — проектування, виробництво та післяпродажне обслуговування. |
| ISO 14001:2015 | Управління навколишнім середовищем — перевірене зменшення відходів і стійкі методи. |
| ISO 13485:2016 | Управління якістю медичного обладнання — застосовується до M25, що використовується в діагностичному або моніторинговому обладнанні. |
| Визнано UL | Сертифікація безпеки на рівні компонентів для ринків Північної Америки. |
| RoHS | Обмеження небезпечних речовин — відповідність Директиві ЄС. |
Лінія виробництва пластикових з’єднувачів M25 Reunion працює під суворим контролем процесу. Водонепроникність IP67 перевіряється на кожній виробничій партії шляхом фактичного випробування зануренням (1 м, 30 хвилин). Для кожної партії зберігаються протоколи випробувань, сертифікати на матеріали та звіти про перевірки.
Номінальний струм пластикового з’єднувача M25 визначається системою контактів і діаметром дроту, а не матеріалом корпусу. Корпус PA66 — це термопластик із високою температурою, температура якого перевищує 200°C, що значно перевищує робочий діапазон роз’єму від -40°C до +105°C. Самі контакти виготовлені з латуні з позолотою, а номінальний струм (до 30 А) підтверджено випробуванням на підвищення температури згідно з IEC 60512. Під час нашого тестування підвищення температури пластикового роз’єму M25 за номінального струму знаходиться в тих самих межах, що й еквівалентні металеві з’єднувачі. Нижча теплопровідність корпусу компенсується оптимізованою геометрією ізолятора та дизайном контактів, які ефективно розсіюють тепло через провідники кабелю та інтерфейс панелі.
Так, пластиковий роз’єм M25 добре підходить для зарядки електромобілів, зокрема:
Зарядні станції змінного струму, встановлені в узбережжі або в місцях з високою вологістю.
Бортові зарядні пристрої, які вимагають стійких до корозії з’єднань.
Інтерфейси керування батареєю, що поєднують живлення та сигнал.
Корозійні властивості корпусу PA66 особливо цінні для зарядних пристроїв для електромобілів, які встановлюються в прибережних районах (соляний бризок), міському середовищі (дорожня сіль взимку) або промислових зонах (хімічний вплив). Ущільнення IP68 захищає від дощу та миття. Для швидкої зарядки постійним струмом (100 A+) ми рекомендуємо більші промислові роз’єми, спеціально розроблені для додатків постійного струму з високим струмом.
